Sonnenkraft
Voraussetzungen
Consolinno Leaflet HEMS
Sonnenkraft Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
SK-HWR 6-12
Anleitung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Modbus ID am Wechselrichter im Bereich zwischen 1 und 10 einstellen
Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:
am 14-poligen Leaflet HEMS Stecker RS485 A/B mit
Sonnekraft Wechselrichter Verbindungstecker (Pin 1/2, siehe Tabelle unten) verwenden
Einrichtung mit Leaflet HEMS App starten
Gefundenes Leaflet auswählen

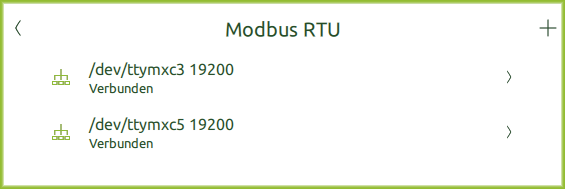

Löschen des Modbus-RTU Master “5” (14-poliger-Stecker):
öffnen Systemeinstellungen → Modbus-RTU
“/dev/ttymxc5” → öffnen
löschen
Es kann am 14-poligen Anschluss über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:
Unter Stromzähler Sonnenkraft auswählen
Durchsuchung des Netzwerks wird gestartet
Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen
Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet

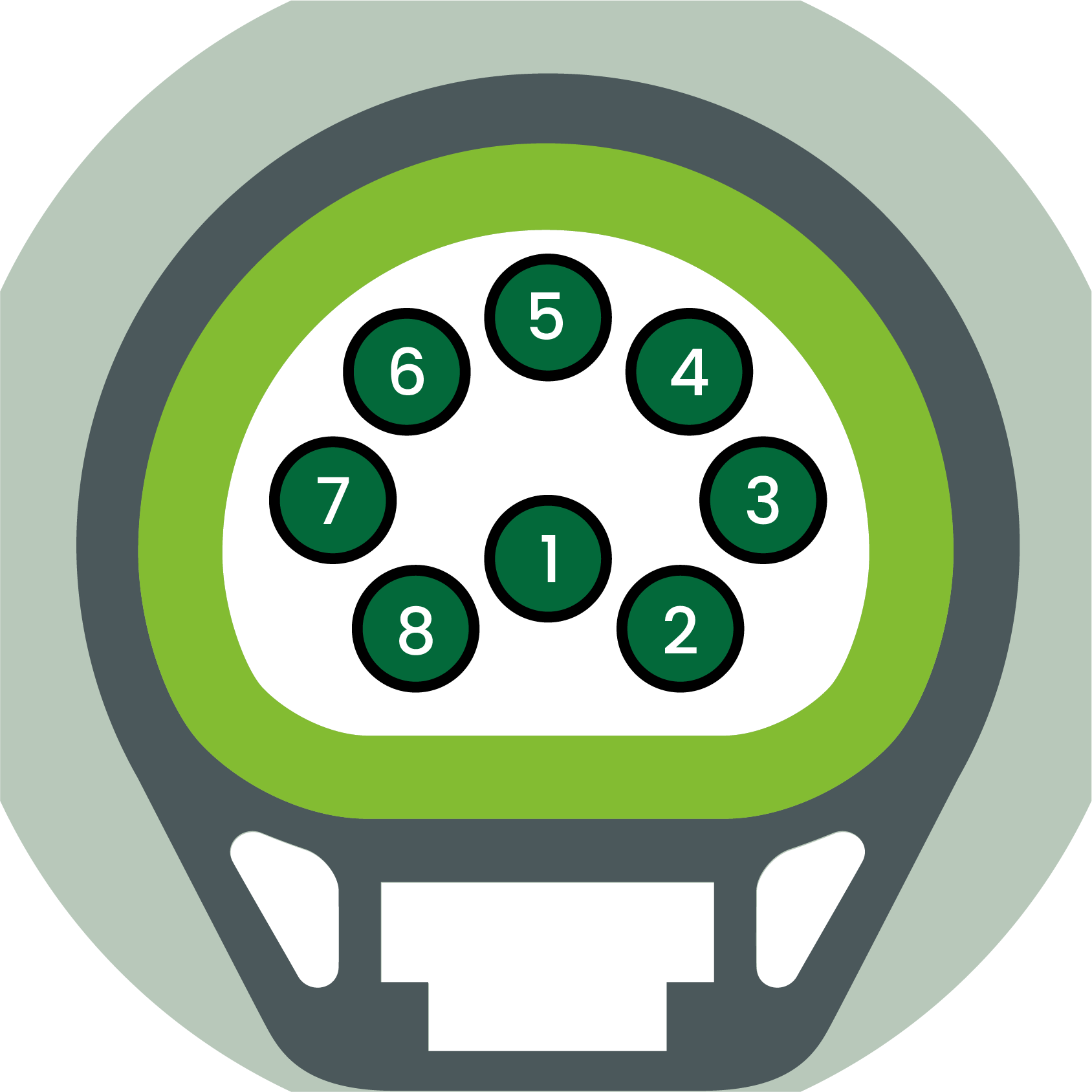

Pin-Belegung
H3 Pin | Funktion | HEMS | HEMS RJ45 RS485 | SK-HWR |
|---|---|---|---|---|
1 | RS485_A | A | Pin 1 |  |
2 | RS485_B | B | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A |

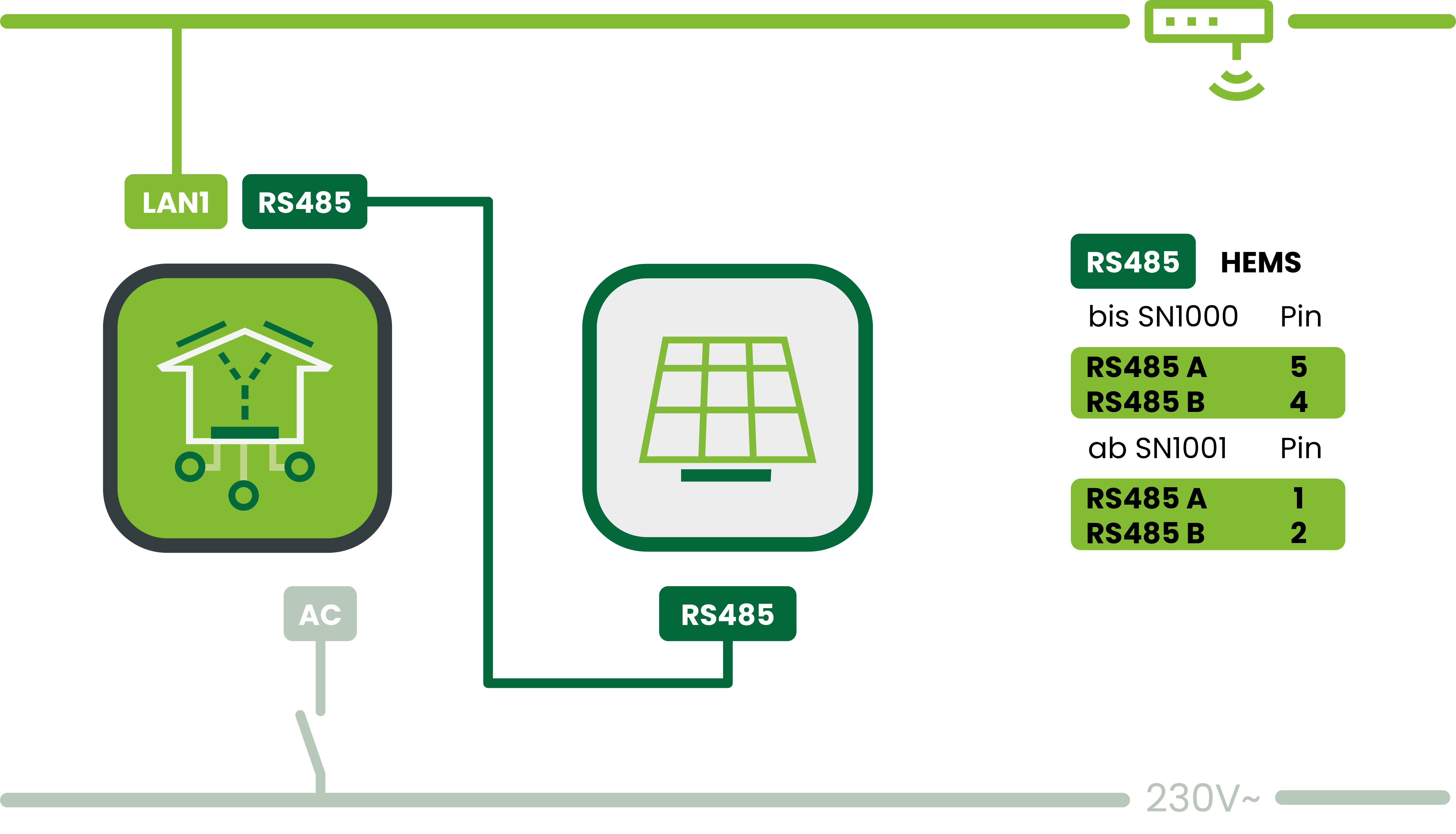

Alternativ Verwendung RJ45 RS485
Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden
Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden
Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen
PIN-Belegung siehe Tabellen oben
Modbus Master muss im Normalfall dann nicht gelöscht werden, da dieser ab Werk nicht konfiguriert ist für den RJ45 RS485
