50/60 TL3
Voraussetzungen
Consolinno Leaflet HEMS
Kaco Wechselrichter
Kaco hybrid Wechselrichter mit Kaco HySwitch
Der Kaco BH10 kann auch als String Wechselrichter eingerichtet werden ohne HySwitch und Batterie, Hinweise in dieser Anleitung dazu beachten!
Kompatible Geräte
blueplanet 50.0/60.0 TL3

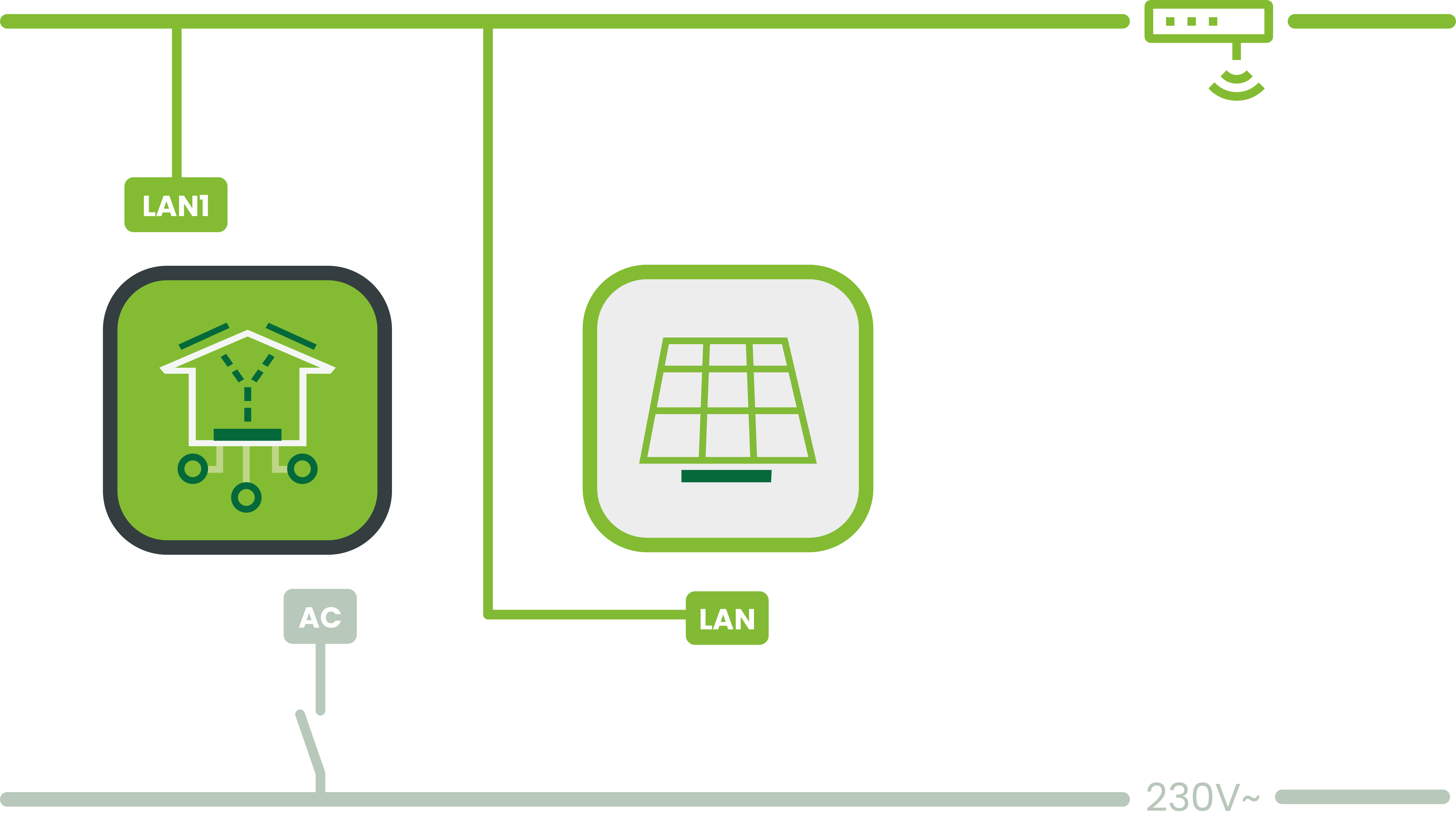

Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden. Den Wechelrichter nicht direkt ans Leaflet anschließen, da sonst die Kaco Hy-sys Software, die für Konfiguration und Updates des Wechselrichters notwendig ist, nicht mehr funktioniert.
Anleitung
Einrichtung und Verkabelung des Wechselrichters und Smart Meters lt. Herstelleranleitung
Menü am Gerät oder Weboberfläche öffnen:
Netzwerk – Modbus-TCP - Betriebsmodus /
Netzwerkdienste – Modbus-TCP - Betriebsmodus aktivierenSchreibzugriff wird nicht benötigt
Port: 502
Modbus Zugriff ist fertig konfiguriert

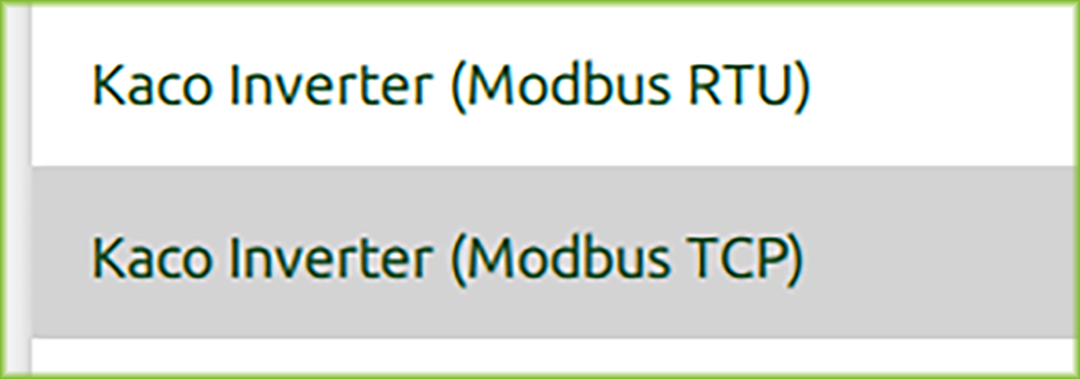

Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent”: “Kaco Modbus-TCP” auswählen auswählen, “Modbus ID” und “Modbus Port = 502” und bestätigen
(wenn mehrere Kaco WR angeschlossen werden muss die Modbus ID verschieden sein)
