Amperfied Energy Control
Anschluss
Leaflet und Wallbox müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Bitte auch Schaltplan 1SP0012 beachten!
Anleitung

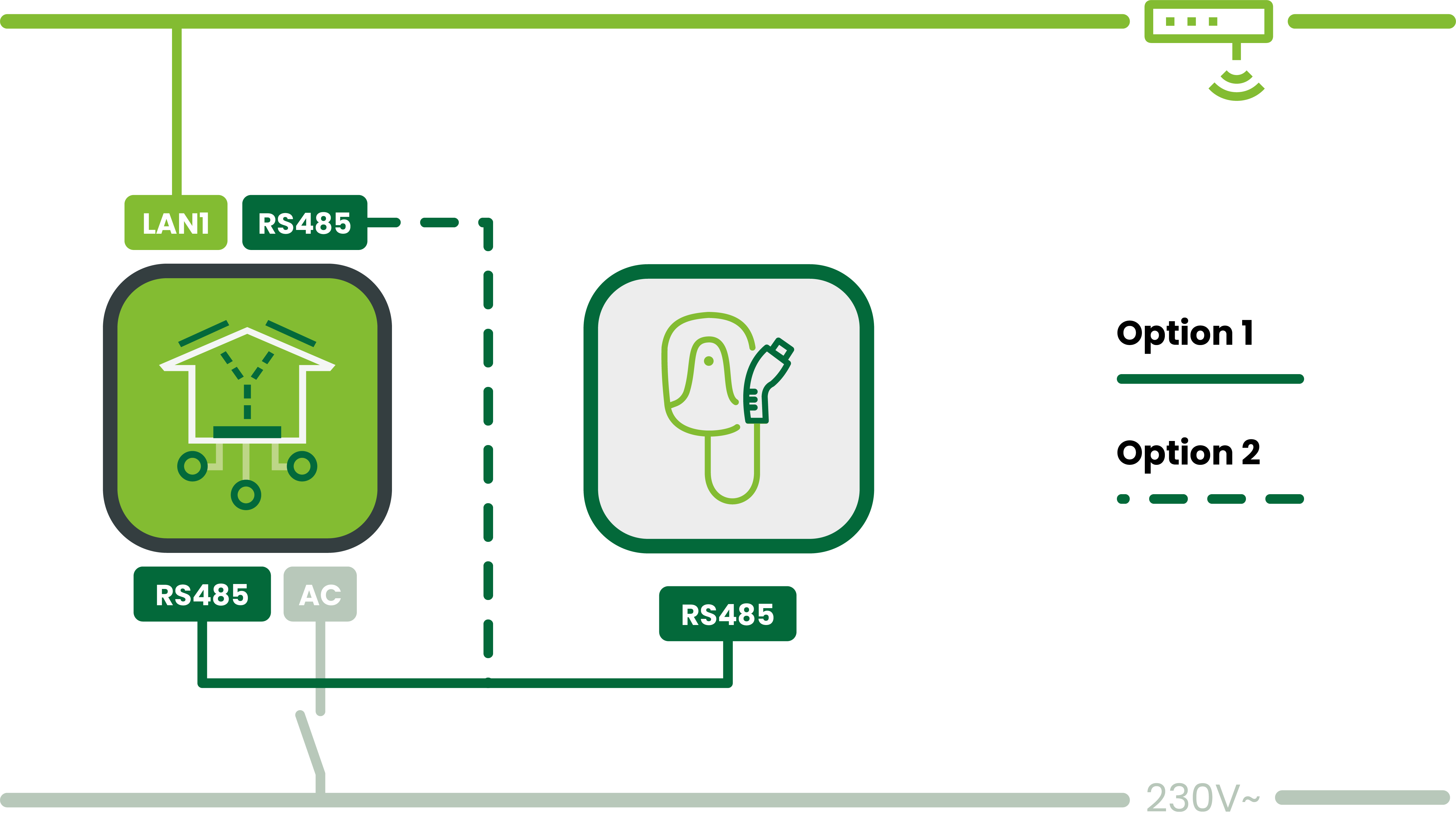

Einrichtung und Verkabelung der Wallbox nach Herstelleranleitung - Verbindung per RS485 (Modbus-RTU)
Für eine korrekte Funktion mit dem Leaflet HEMS müssen Drehschalter und DIP-Switches gesetzt werden, es wird keine App benötigt (siehe Tabellen)
Nach setzen der DIP-Switches muss die Wallbox neu gestartet werden
Die korrekte Konfiguration wird durch einen LED Blinkcode bestätigt

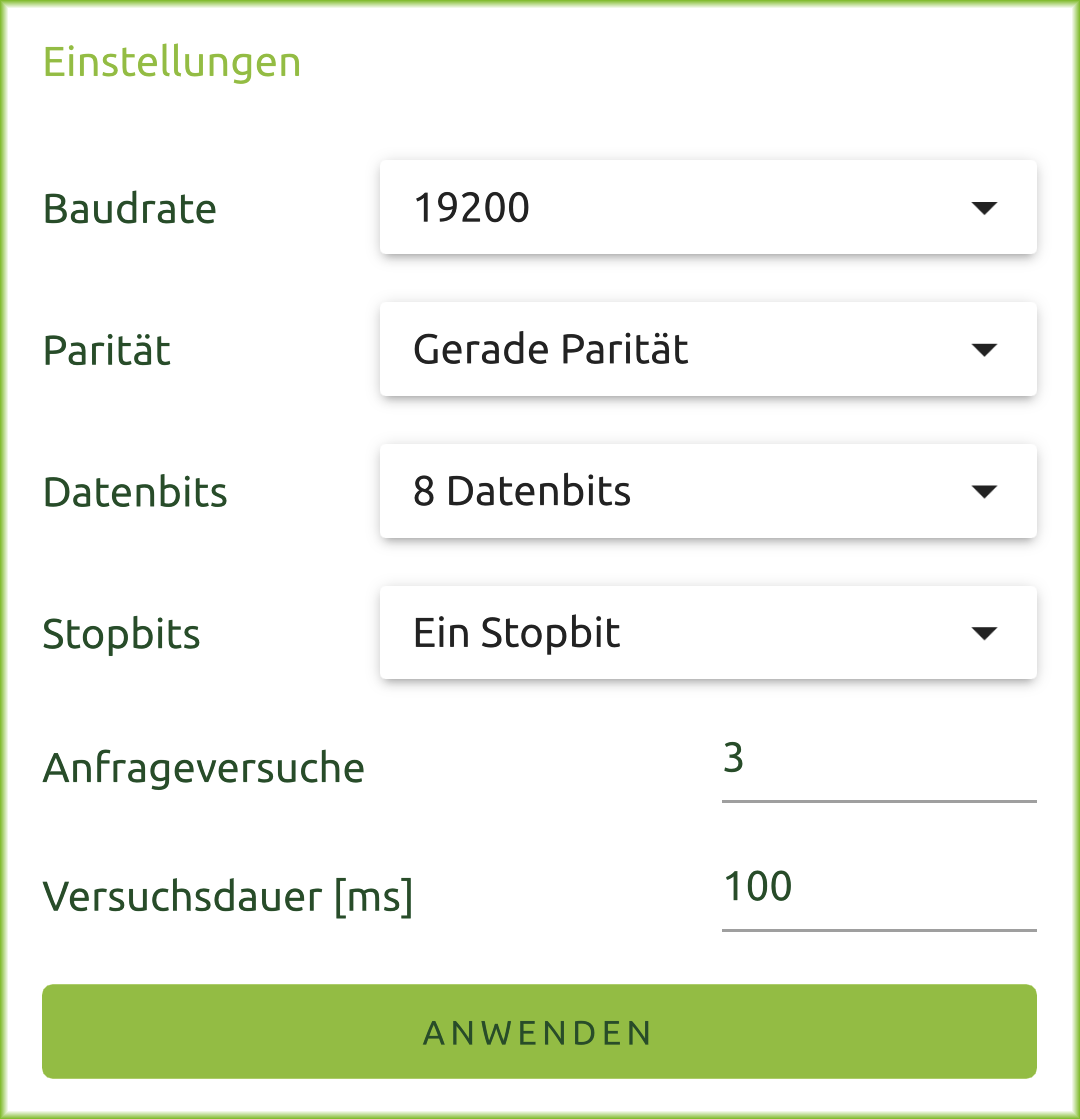

Modbus-RTU Master beim Leaflet HEMS korrekt konfigurieren (siehe Gebrauchsanleitung). Folgende Werte müssen für die Energy Control Wallbox eingestellt werden
.png?inst-v=12856de9-2862-48d7-b231-b2db9e1203ea)
Einrichtung der Wallbox in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten
DIP Switches
Schalter | Funktion | Stellung |
|---|---|---|
S1 | Max. Ladestrom | 5…9 = 16A |
S3 | Min. Ladestrom | 0 = 6A |
DIP | Funktion | Stellung |
|---|---|---|

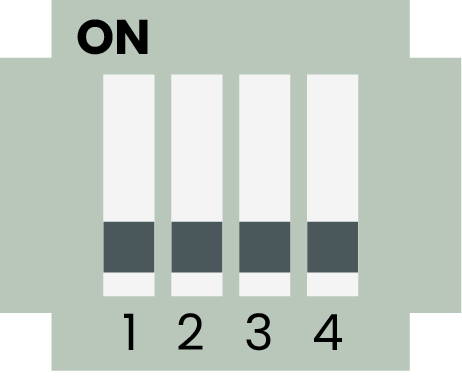

S2 | alle off |  |

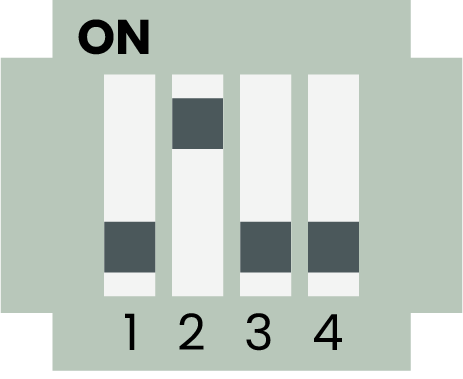

S4 | Konfiguration der Modbus RTU ID 1 bis 15. Bsp ID 8 (weitere siehe Energy Control Anleitung) |  |

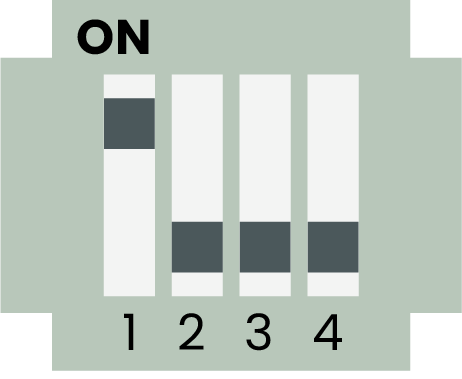

S5 | WB als Follower: Pin 4 auf off setzen | |
S6 | Pin 2 auf → on setzen für Abschlusswiderstand |  |
