H3 Pro
Voraussetzungen
Consolinno Leaflet HEMS
FoxEss Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
H3 Pro
Anleitung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Modbus ID am Wechselrichter auf 247 einstellen

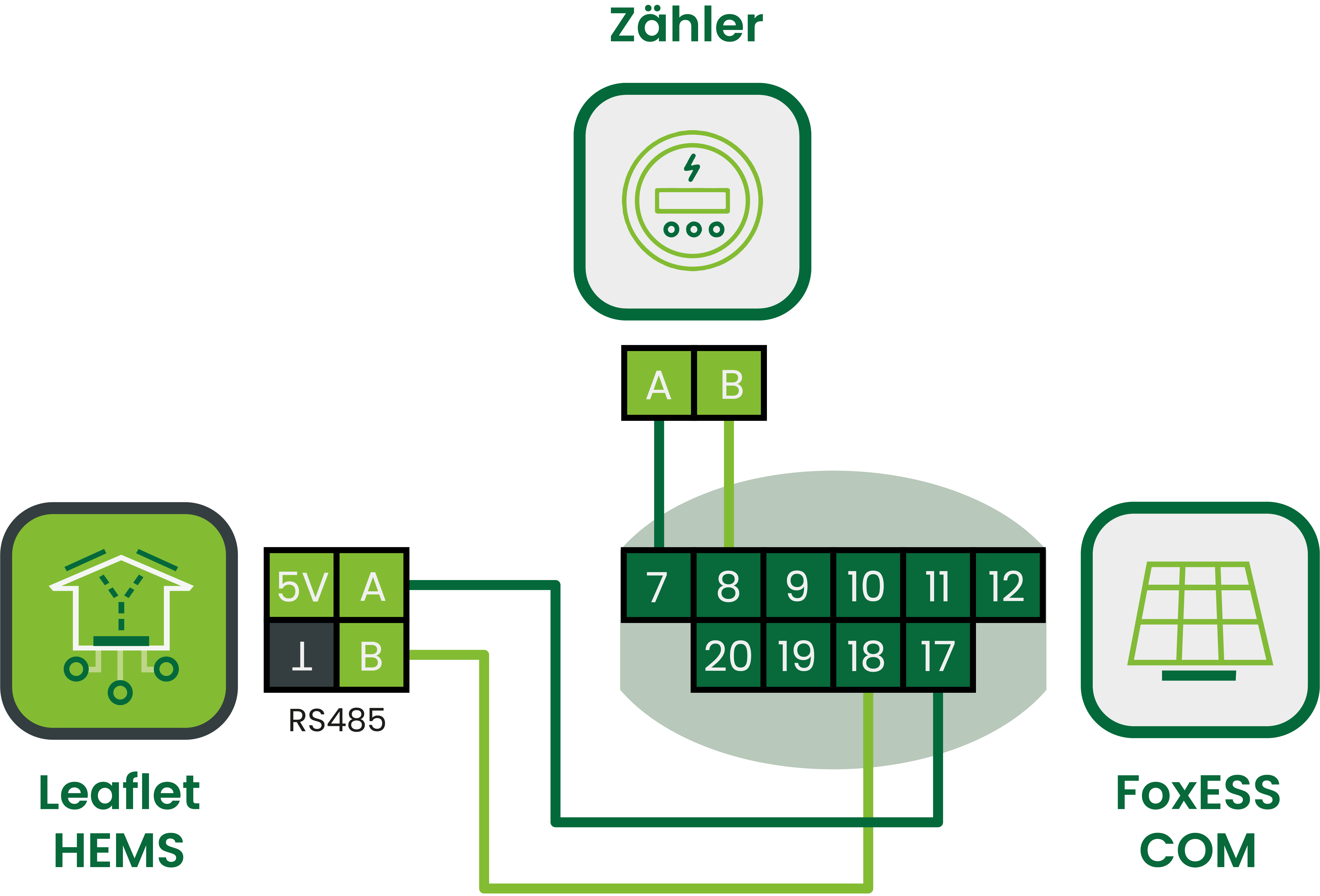

Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:
am 14-poligen Leaflet HEMS Stecker RS485 A/B mit
FoxESS Wechselrichter Verbindungstecker (Pin 17/18, siehe Tabelle unten) verwenden
Einrichtung mit Leaflet HEMS App starten
Gefundenes Leaflet auswählen

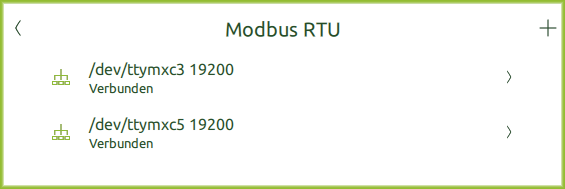

Löschen des Modbus-RTU Master “5” (14-poliger-Stecker):
öffnen Systemeinstellungen → Modbus-RTU
“/dev/ttymxc5” → öffnen
löschen
Es kann am 14-poligen Anschluss über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

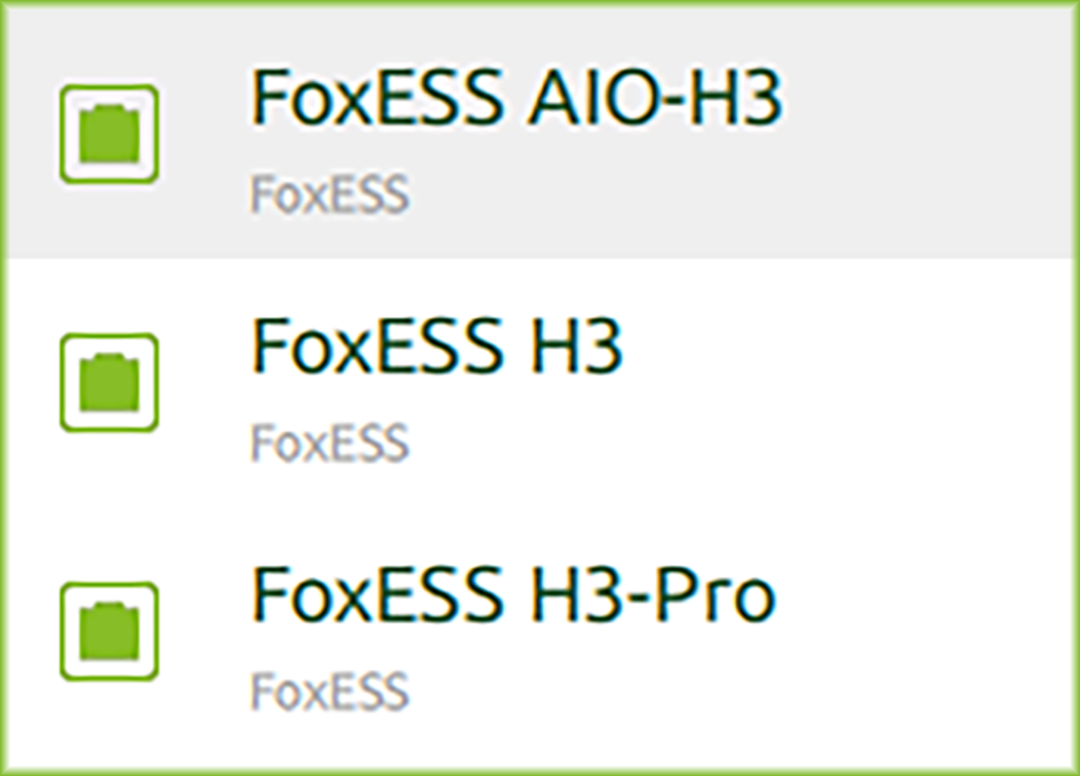

Unter Stromzähler FoxESS H3-Pro auswählen
Durchsuchung des Netzwerks wird gestartet
Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen
Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet
Pin-Belegung
H3 | Funktion | HEMS | HEMS | H3 Pro |
|---|---|---|---|---|
7 | Messgerät 485+ |  | ||
8 | Messgerät 485- | |||
17 | RS485_A | A | Pin 1 | |
18 | RS485_B | B | Pin 2 |

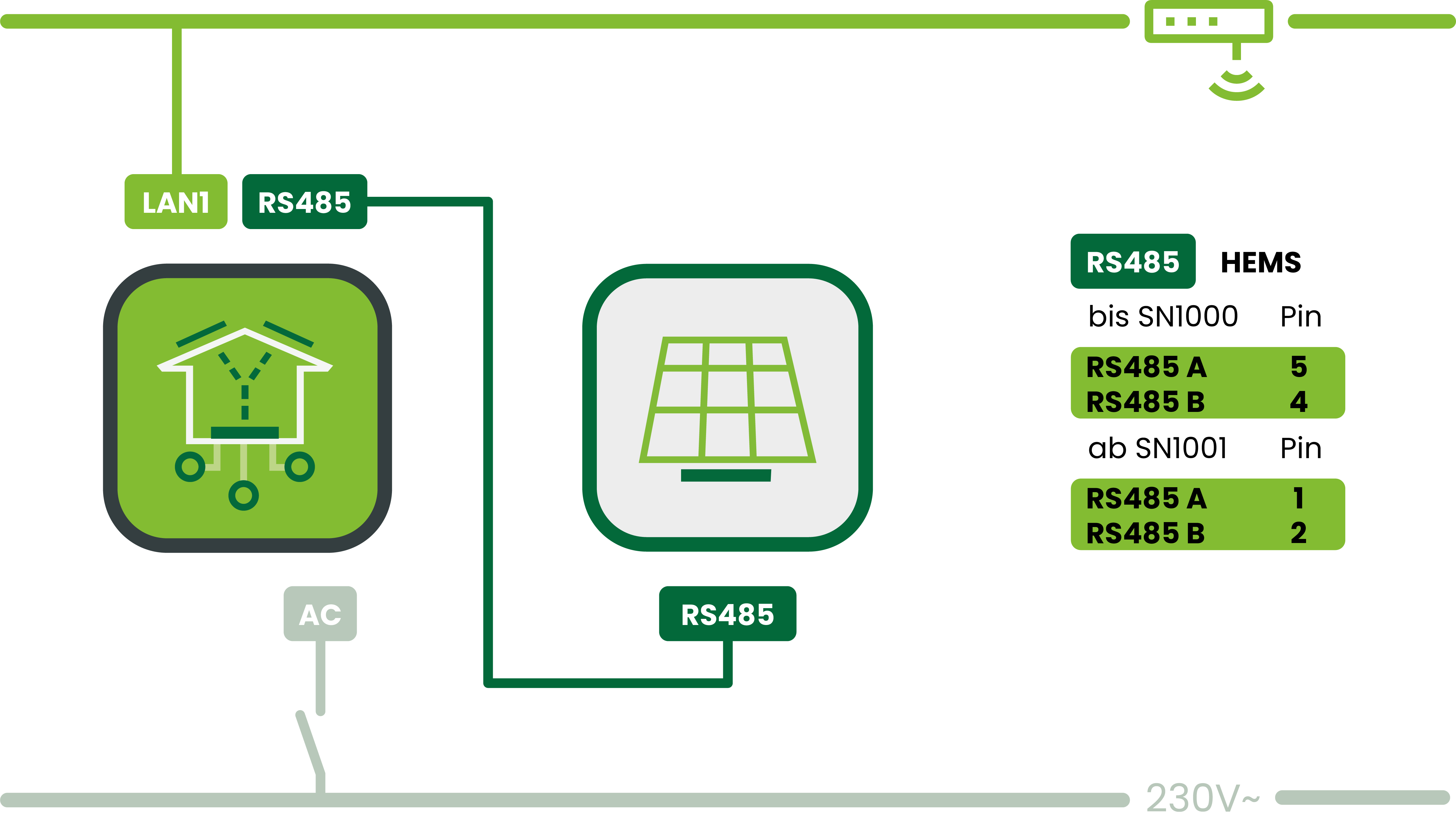

Alternativ Verwendung RJ45 RS485
Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden
Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden
Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen
PIN-Belegung siehe Tabellen oben
Modbus Master muss im Normalfall dann nicht gelöscht werden, da dieser ab Werk nicht konfiguriert ist für den RJ45 RS485
