hybrid 10.0 TL3
Voraussetzungen
Consolinno Leaflet HEMS
Kaco Wechselrichter
Kaco Wechselrichter mit Kaco HySwitch
Der Kaco BH10 kann auch als String Wechselrichter eingerichtet werden ohne HySwitch und Batterie, Hinweise in dieser Anleitung dazu beachten!
Kompatible Geräte
blueplanet hybrid 10.0 TL3

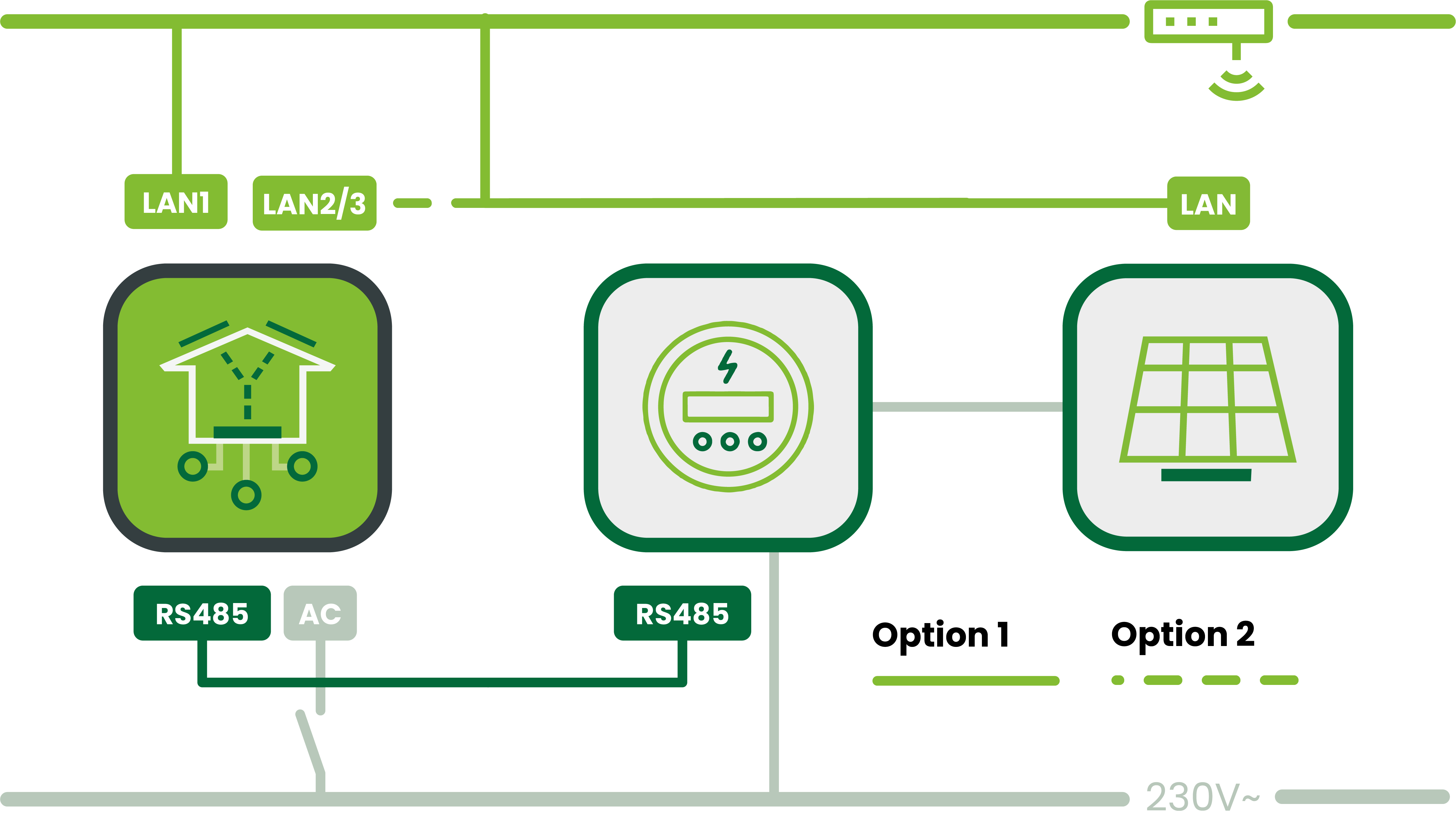

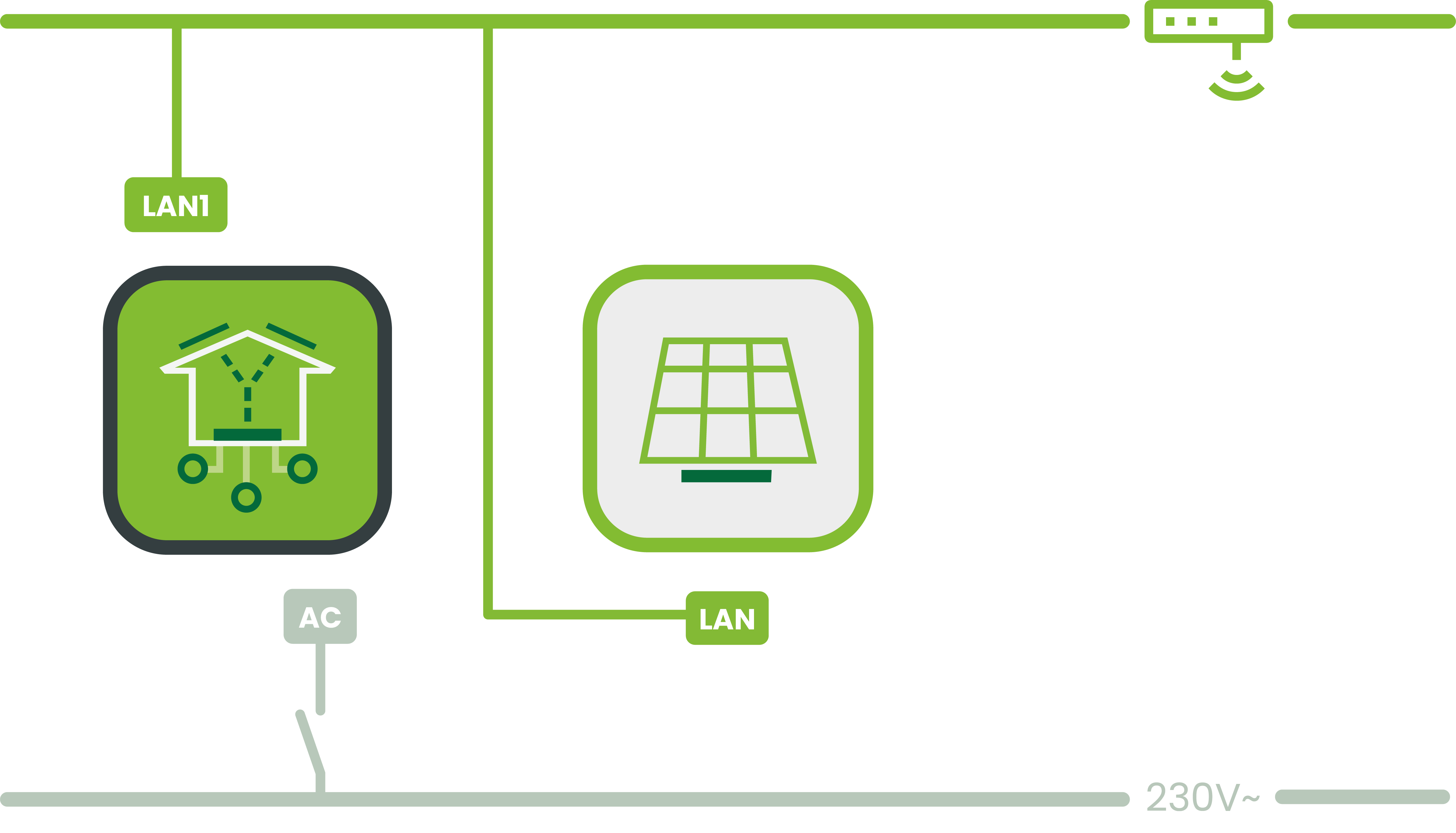

Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden. Den Wechelrichter nicht direkt ans Leaflet anschließen, da sonst die Kaco Hy-sys Software, die für Konfiguration und Updates des Wechselrichters notwendig ist, nicht mehr funktioniert.
Anleitung
Einrichtung und Verkabelung des Wechselrichters und des Zählers laut Herstelleranleitung

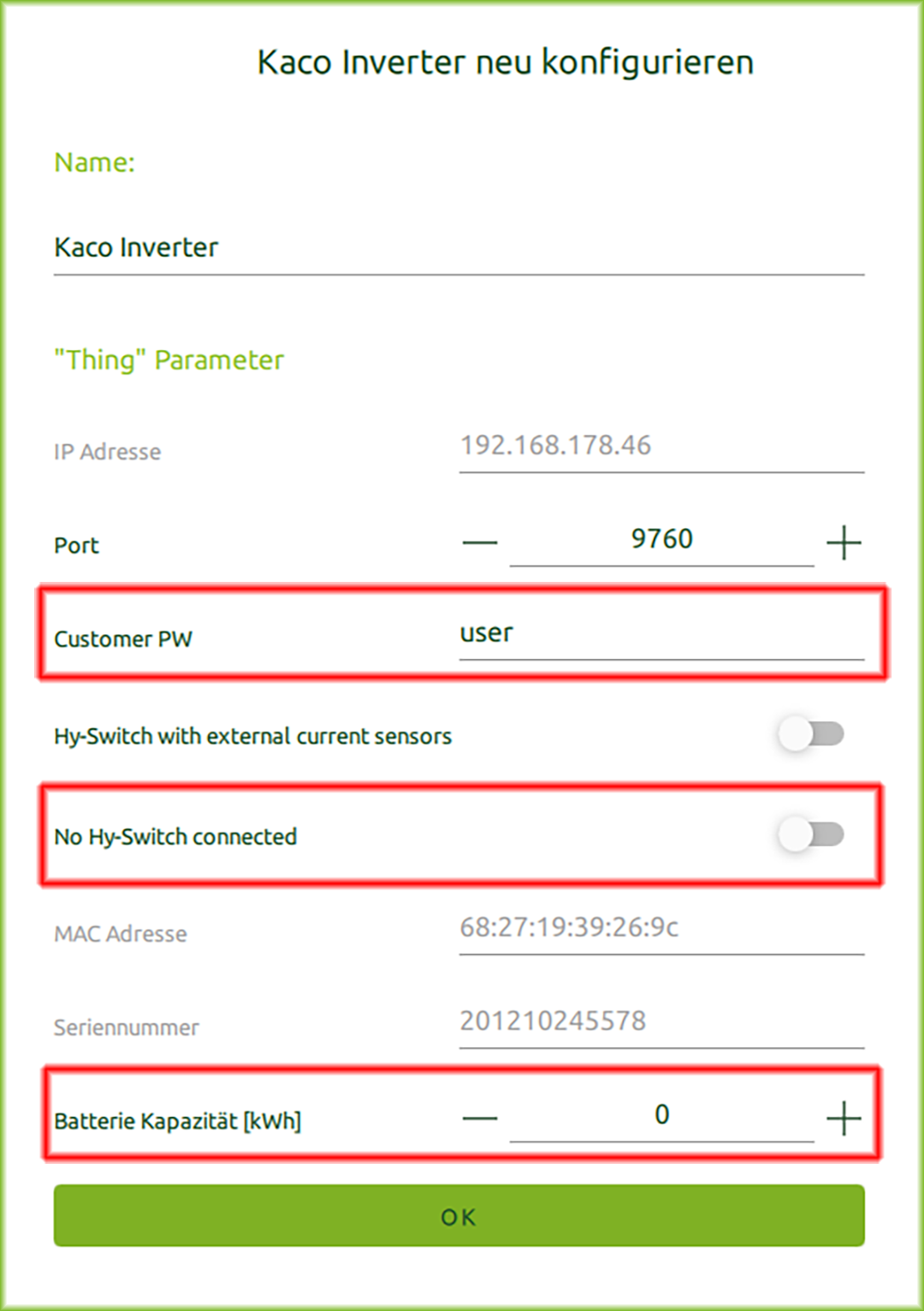

Inbetriebnahme des Wechselrichters mit der Leaflet HEMS App: Nach Auswählen des Modells im Dropdown-Menü und Bestätigen des gefundenen Wechselrichter erscheint folgender Screen:
Das Feld "IP address" wird automatisch befüllt. Der Serviceport ist 9760 und muss in der Regel nicht geändert werden.
Falls der Wechslrichter ohne HySwitch und Batterie betrieben wird, den Schieberegler “No Hy-Switch connected” setzen
Batteriekapazität eintragen
Customer PW eintragen. Dieses wurde in der Hy-sys Software beim Einrichten des Wechselrichters vergeben. Das Customer PW muss mit dem im Wechselrichter eingestellten Customer-Passwort übereinstimmen
Wechselrichter mit Firmwarestand 7.x und darunter: Das Standard-Customer-Passwort lautet “user” (ohne Anführungszeichen). Ist es nicht geändert worden, kann “user” als Customer PW im obigen Screen verwendet werden
Wechselrichter mit Firmwarestand 8.x und darüber: Hier wird ein Ändern des Standard-Customer-Passwortes bei der Einrichtung gefordert. Bitte fragen Sie denjenigen, der ihren Wechselrichter eingerichtet hat nach dem Passwort und geben es dementsprechend auch in obigen Screen ein
Das Customer-Passwort wurde geändert, aber Sie können es nicht in Erfahrung bringen: Loggen Sie sich als “Manager” in der Hy-sys Software ein, unter “User Settings” kann dieses zurückgesetzt werden (Reset Customer Password)

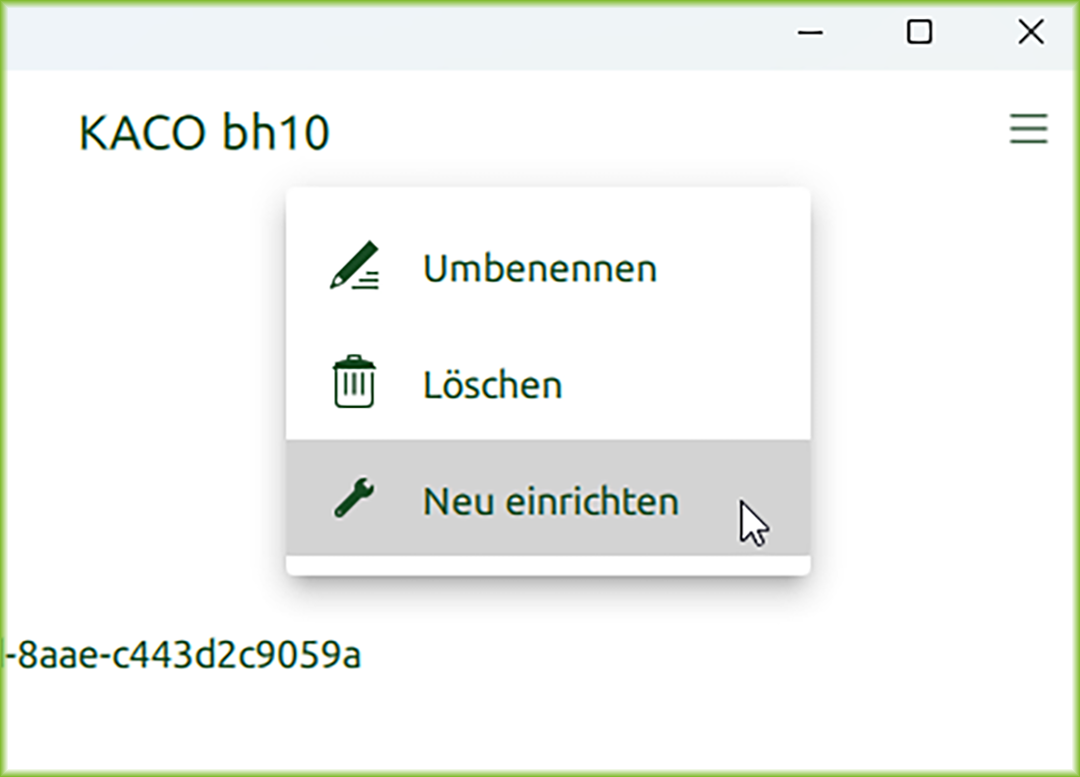

Wechselrichter wurde bereits mit falschem Passwort eingerichtet: Änderung des Passwortes wie folgt: Über das Schraubenschlüsselmenü “Inbetriebnahme” wählen, in der “Geräte-Übersicht” den Kaco-Wechselrichter auswählen. Auf das Burgermenü rechts oben klicken, dann auf "Neu einrichten". Nach kurzer Suche des WR neues Passwort eingeben und bestätigen

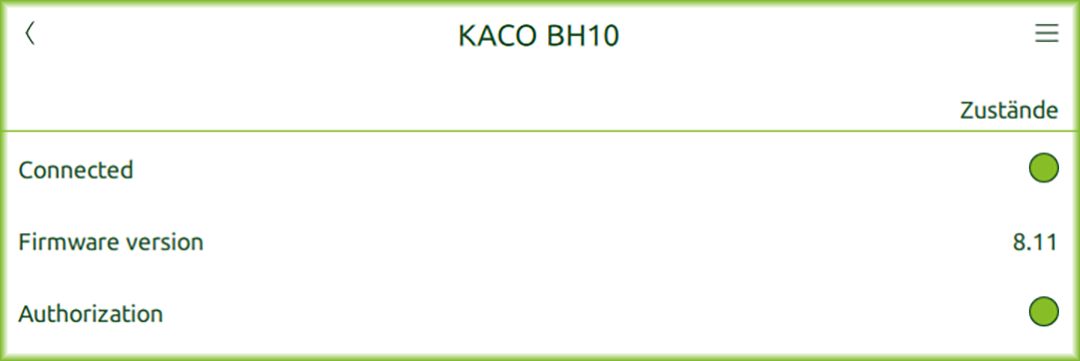

HEMS App zeigt, ob die Verbindung aktiv ist “Connected” zum BH10 und ob die “Authorization”, also das Passwort korrekt ist. Dazu im Dashboard auf das Kaco BH10 Widget klicken, im Burger Menü “Details” auswählen
Die Einrichtung des Kaco BH10 ist nun abgeschlossen.
