hybrid NH3
Voraussetzungen
Consolinno Leaflet HEMS
Kaco Wechselrichter
Kaco hybrid Wechselrichter mit Kaco HySwitch
Der Kaco BH10 kann auch als String Wechselrichter eingerichtet werden ohne HySwitch und Batterie, Hinweise in dieser Anleitung dazu beachten!
Kompatible Geräte
blueplanet hybrid NH3

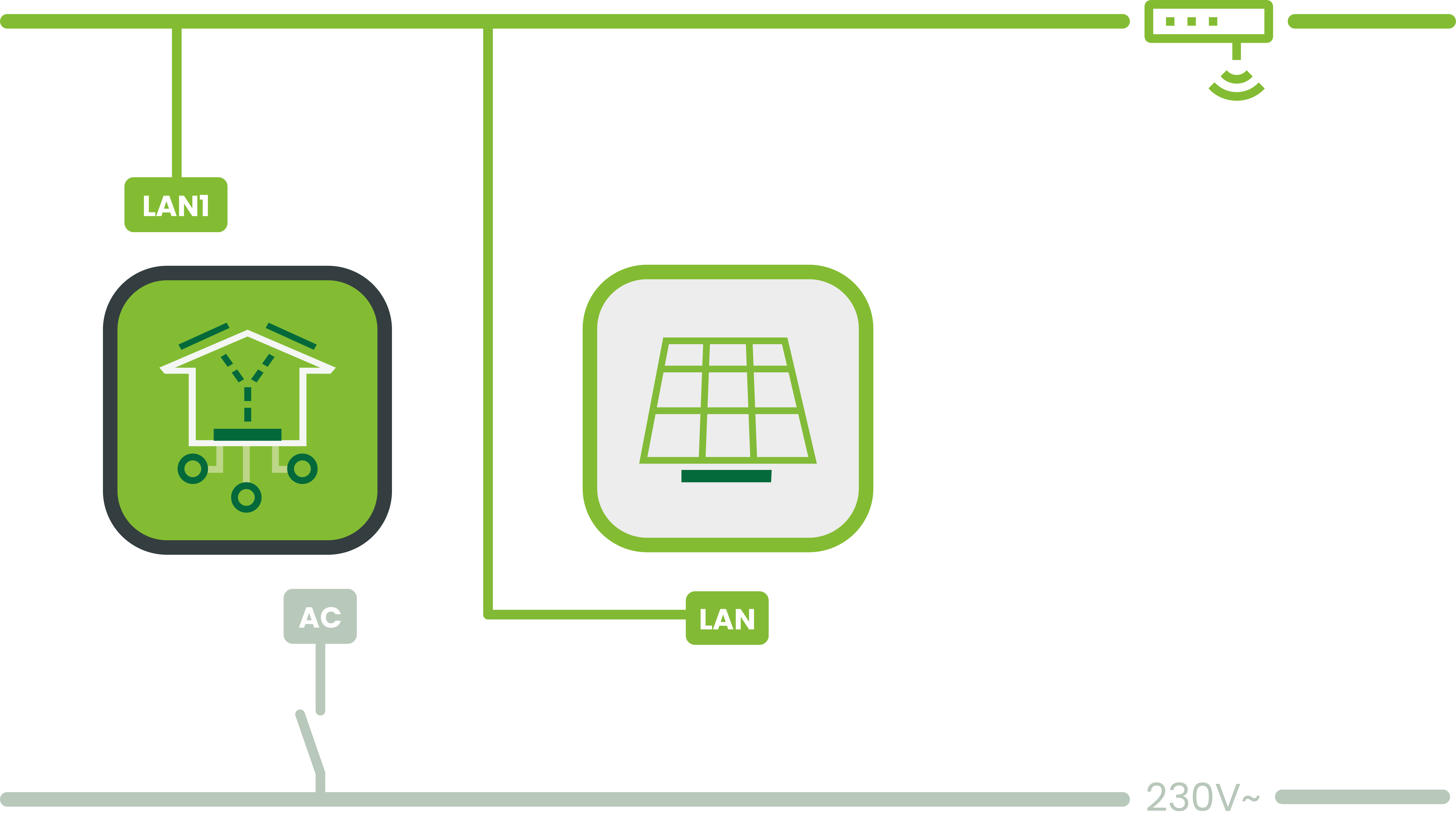

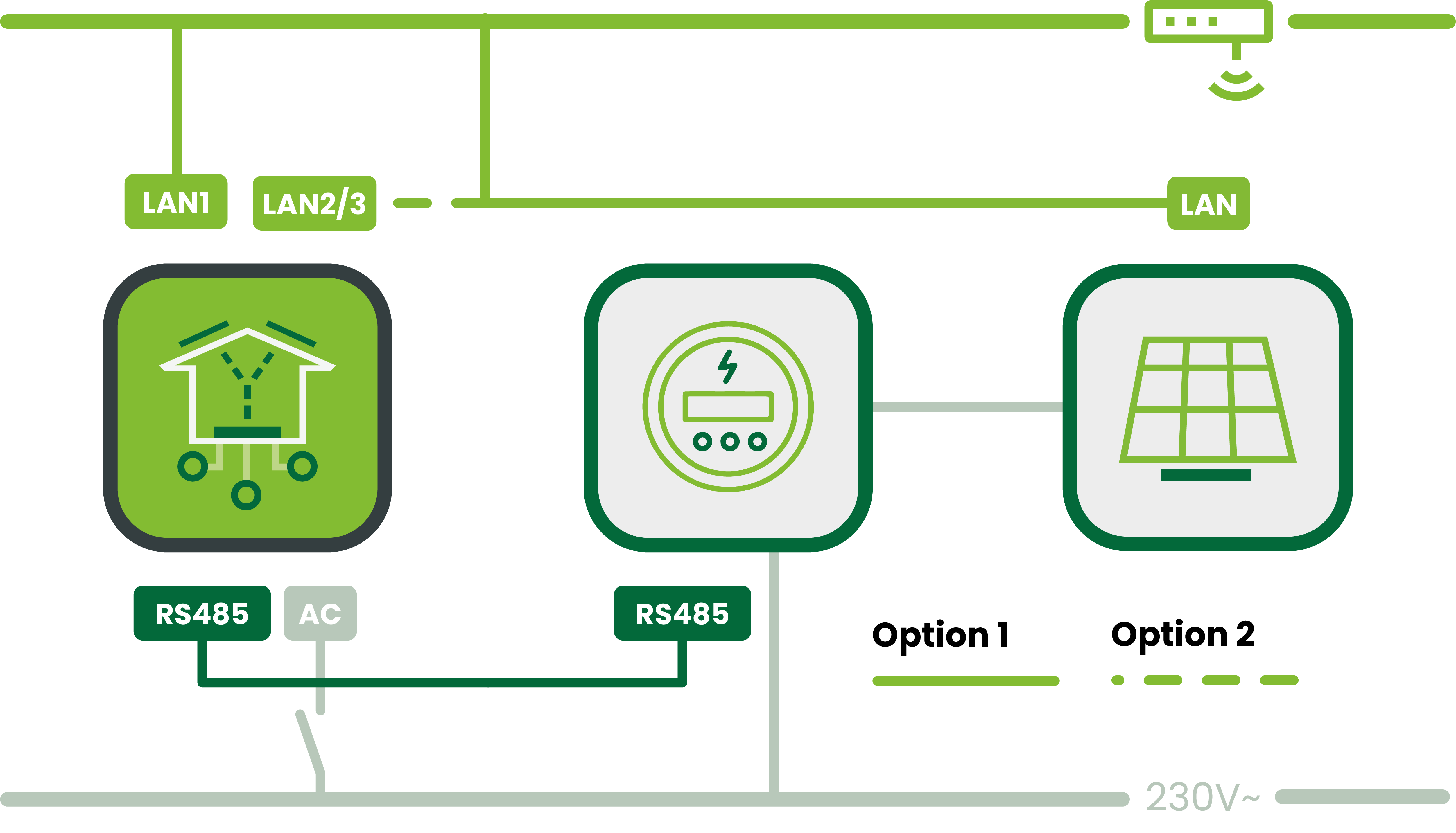

Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden. Den Wechelrichter nicht direkt ans Leaflet anschließen, da sonst die Kaco Hy-sys Software, die für Konfiguration und Updates des Wechselrichters notwendig ist, nicht mehr funktioniert.
Anleitung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Wechselrichter ins Heimnetzwerk per LAN-Anschluss (Buchse Ethernet) einbinden
Firmware Aktualisierung auf Version 2 notwendig
ZIP-Datei von der Kaco Website downloaden
nicht entpacken!
Aktualisieren via Kaco App
Modbus aktivieren via Kaco App
Menü Kommunikationseinheit “Überwachung und Steuerung” öffnen
“Modbus” auswählen und Datenübertragung bestätigen
“Modbus TCP IP-Server” muss aktiviert sein
Speichern → anschließend startet die Kommunikationseinheit neu
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent”: Kaco NH3 auswählen → Wechselrichter wird gesucht, “Modbus ID” und “Modbus Port = 502” und bestätigen
(wenn mehrere Kaco WR angeschlossen werden muss die Modbus ID verschieden sein)
