NX3
Voraussetzungen
Consolinno Leaflet HEMS
Kaco Wechselrichter
Kaco hybrid Wechselrichter mit Kaco HySwitch
Der Kaco BH10 kann auch als String Wechselrichter eingerichtet werden ohne HySwitch und Batterie, Hinweise in dieser Anleitung dazu beachten!
Kompatible Geräte
blueplanet NX3
Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden. Den Wechelrichter nicht direkt ans Leaflet anschließen, da sonst die Kaco Hy-sys Software, die für Konfiguration und Updates des Wechselrichters notwendig ist, nicht mehr funktioniert.

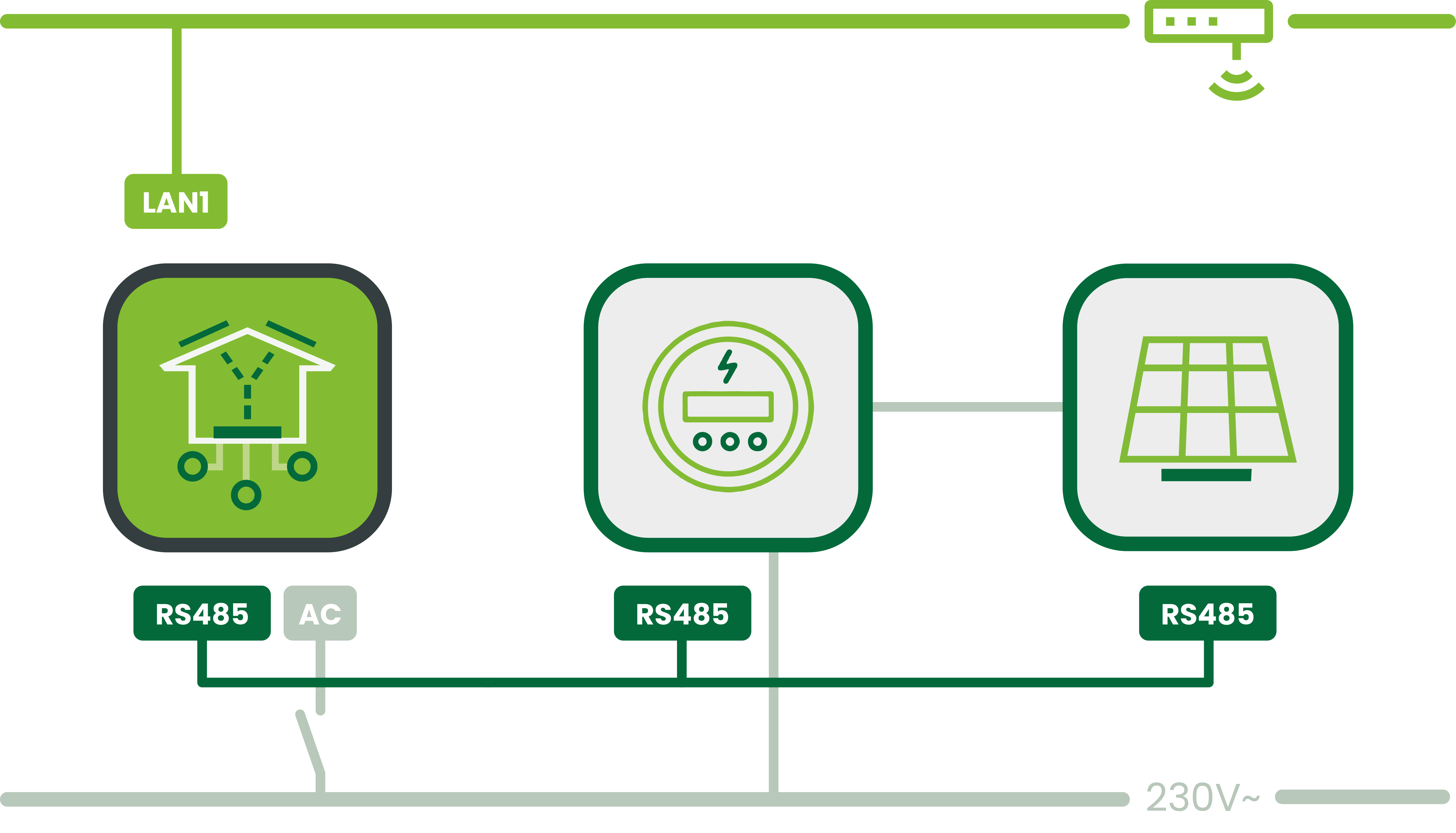

Anschluss NX3 mit SDM630

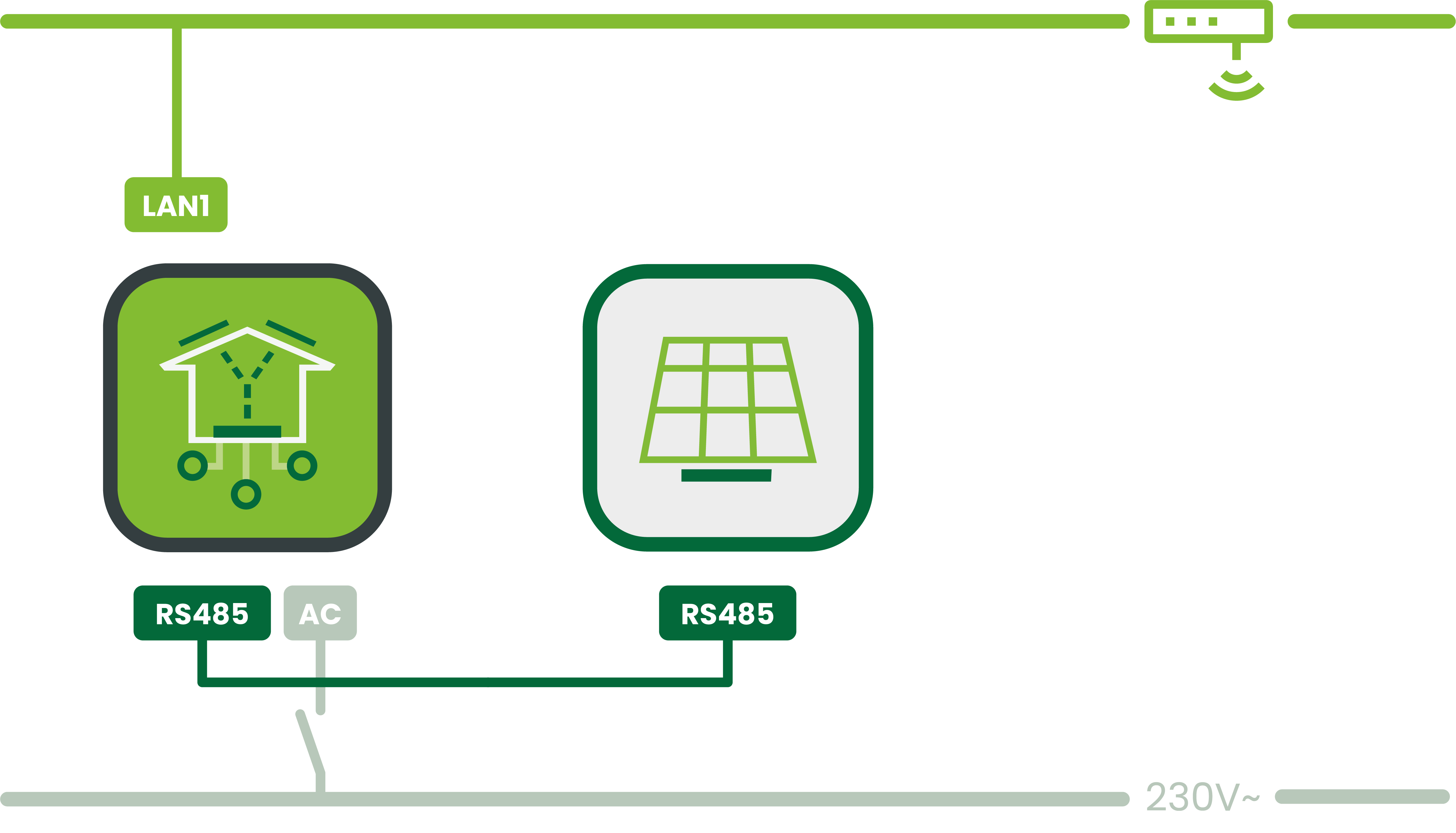

Anschluss NX3 (RS485)
Anleitung
NX3 WLAN (Modbus-TCP) Verbindung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Zusätzlich muss noch der SDM630 Zähler mit dem 14-poligen Stecker am Leaflet HEMS verbunden werden (siehe auch SDM630 Anleitung)
Kaco Wlan Dongle muss sich am NX3 befinden
Es darf sich kein Kabel im RS485 RJ45 Ausgang befinden
Modbus-TCP muss am NX3 aktiviert werden:
Menü “Running Mode” öffnen
“Modbus-TCP Server Mode” aktivieren

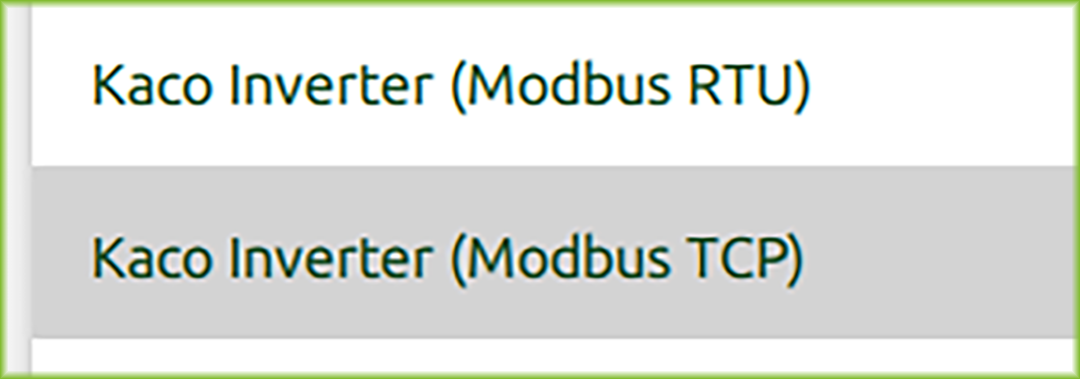

Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent”: “Kaco Modbus-TCP” auswählen auswählen, “Modbus ID” und “Modbus Port = 502” und bestätigen
(wenn mehrere Kaco WR angeschlossen werden muss die Modbus ID verschieden sein)
NX3 RS485 (Modbus-RTU) Verbindung
Einrichtung und Verkabelung des Wechselrichters lt. Herstelleranleitung
Falls vorhanden: Kaco Wlan Dongle muss abgezogen werden, da sonst die Modbus RTU Verbindung nicht richtig funktioniert!
Daisy-Chain Verkabelung: NX3 Wechselrichter und SDM630 Zähler müssen in Reihe verkabelt werden und mit dem 14-poligen Stecker am Leaflet HEMS verbunden werden (siehe Kapitel in der 1BA0022 Gebrauchsanleitung)
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent”:
Smart Meter SDM630 einrichten (falls vorhanden)
Wechselrichter mit “Kaco Modbus-RTU” einrichten

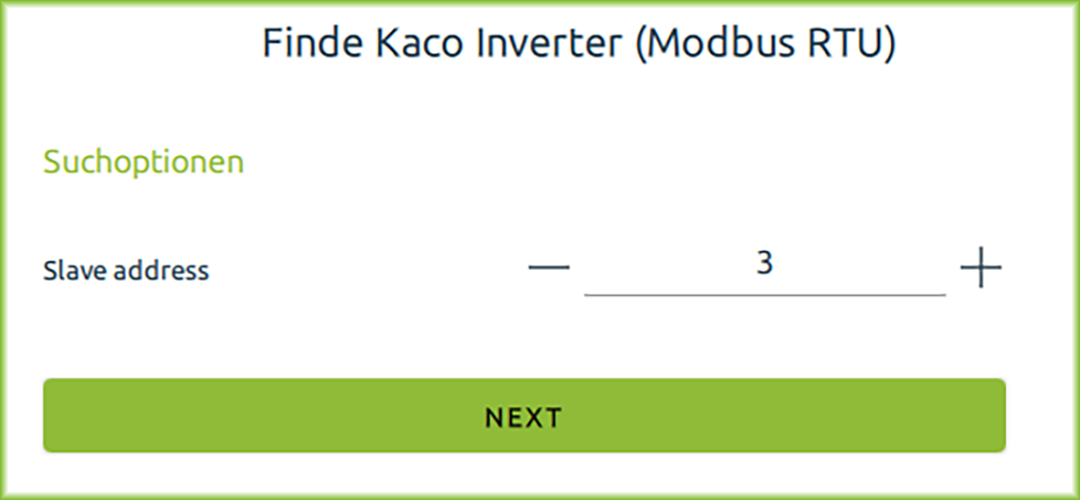

korrekte Modbus-ID eingeben (Standard = 3)
Weitere Möglichkeit: Verkabelung via Modbus-RTU/RS485 an der RJ45 RS485 Buchse des Leaflet, dazu E-Plan beachten. Um diese Buchse nutzen zu können muss vorher ein Modbus Master für diesen Anschluss konfiguriert werden, siehe 1BA0022 Gebrauchsanleitung. Funktioniert nur bei Seriennummer >1000, darunter muss das Kabel selbst passend gepatched werden, siehe 1BA0022 Gebrauchsanleitung
