Q.HOME G4
Voraussetzungen
Consolinno Leaflet HEMS
Qcells Q.HOME Wechselrichter
Qcells WiFi/LAN Adapter
Kompatible Geräte
Q.HOME G4
Update des QCells Adapter unbedingt nötig:
WiFi3.0 - Firmware Version min. 3.017.02
Qcells WiFi+LAN - Firmware Version min. 1.003.11
Der Qcells Q.HOME HYB-G3 Wechselrichter kann per Modbus-TCP oder Modbus-RTU verbunden werden.
Falls auch eine Q.HOME EDRIVE A Wallbox vorhanden ist, muss der Wechselrichter per Modbus-TCP verbunden sein.

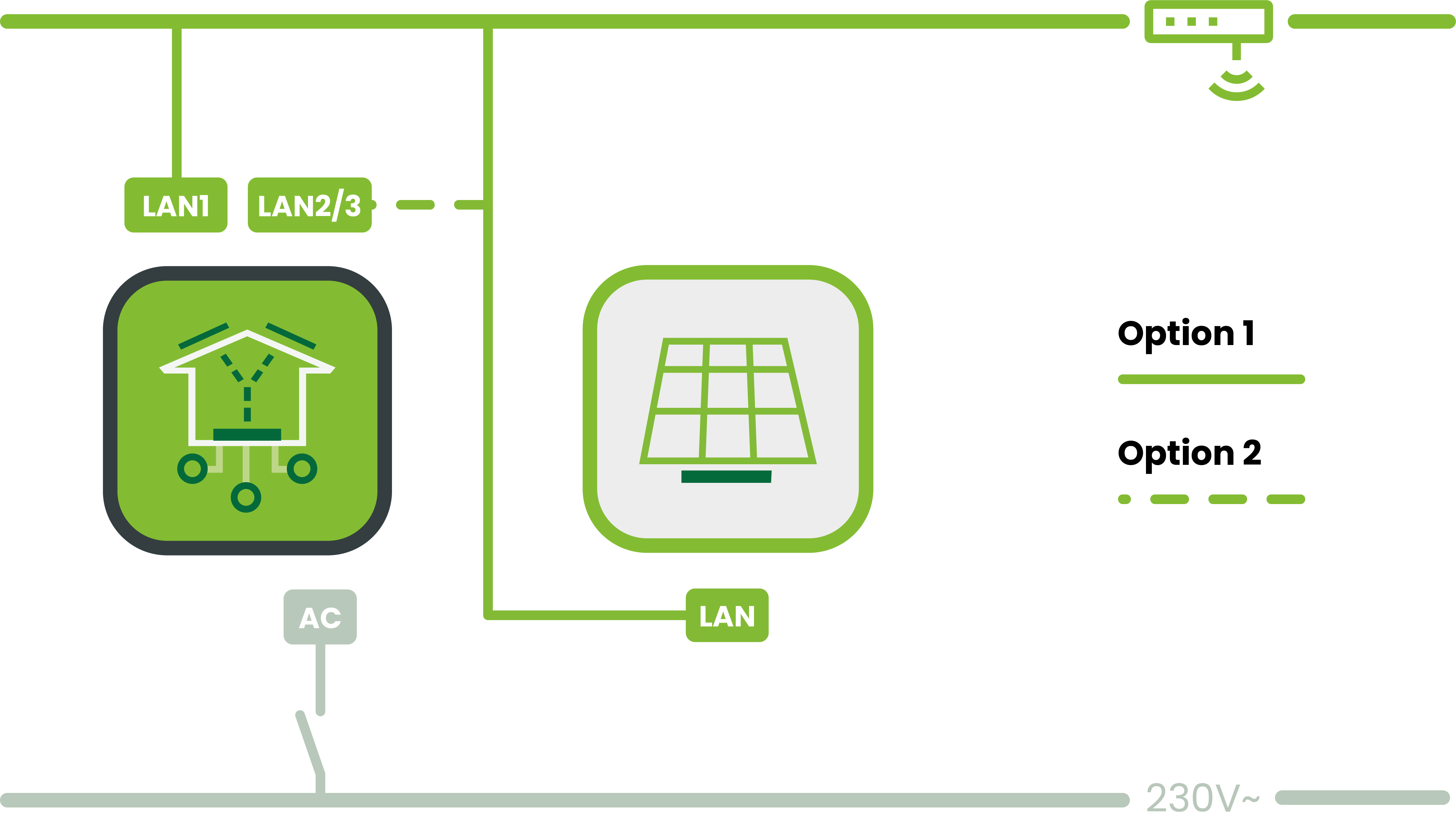

Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.
Anleitung Modbus-RTU
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Modbus ID am Wechselrichter im Bereich zwischen 1 und 10 einstellen
Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:
am 14-poligen Leaflet HEMS Stecker RS485 A/B mit
Q.HOME Wechselrichter Verbindungstecker (Pin 1/2, siehe Tabelle unten) verwenden
Einrichtung mit Leaflet HEMS App starten
Gefundenes Leaflet auswählen

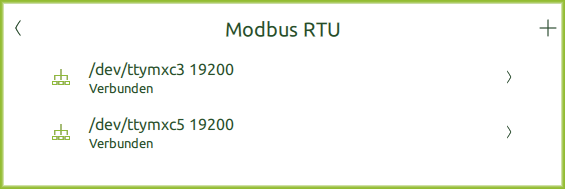

Löschen des Modbus-RTU Master “5” (14-poliger-Stecker):
öffnen Systemeinstellungen → Modbus-RTU
“/dev/ttymxc5” → öffnen
löschen
Es kann am 14-poligen Anschluss über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

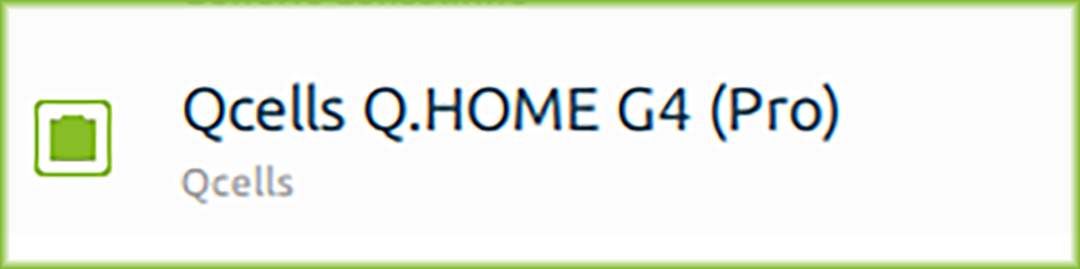

Unter Stromzähler Modell Q.HOME G4 (Pro) auswählen
Durchsuchung des Netzwerks wird gestartet
Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen
Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet

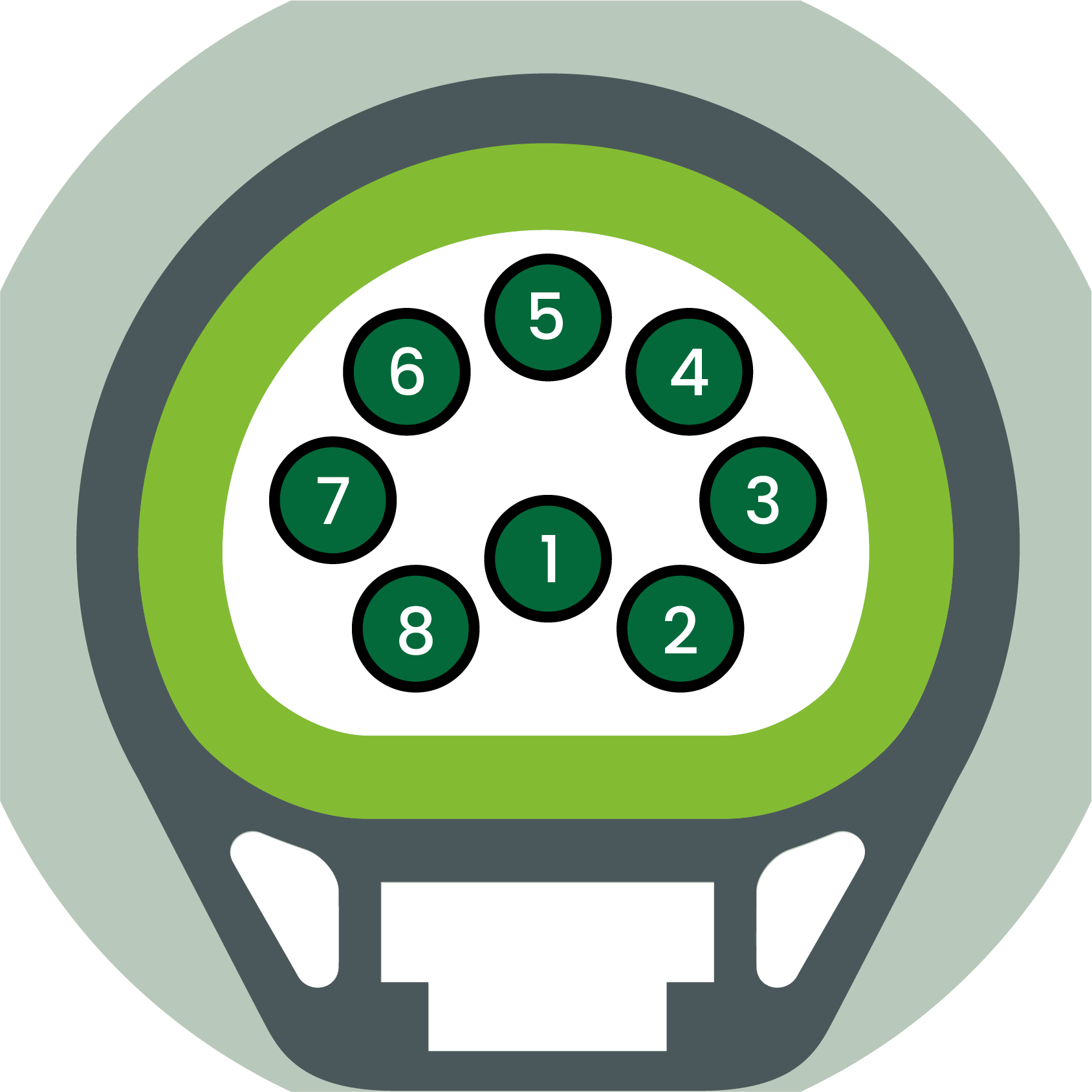

Pin-Belegung
G4 Pin | Funktion | HEMS | HEMS RJ45 RS485 | Q.HOME |
|---|---|---|---|---|
1 | RS485_A | A | Pin 1 |  |
2 | RS485_B | B | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A |
