Q.HOME HYB-G3
Voraussetzungen
Consolinno Leaflet HEMS
Qcells Q.HOME Wechselrichter
Qcells WiFi/LAN Adapter
Kompatible Geräte
Q.HOME HYB-G3
Update des QCells Adapter unbedingt nötig:
WiFi3.0 - Firmware Version min. 3.017.02
Qcells WiFi+LAN - Firmware Version min. 1.003.11
Der Qcells Q.HOME HYB-G3 Wechselrichter kann per Modbus-TCP oder Modbus-RTU verbunden werden.
Falls auch eine Q.HOME EDRIVE A Wallbox vorhanden ist, muss der Wechselrichter per Modbus-TCP verbunden sein.

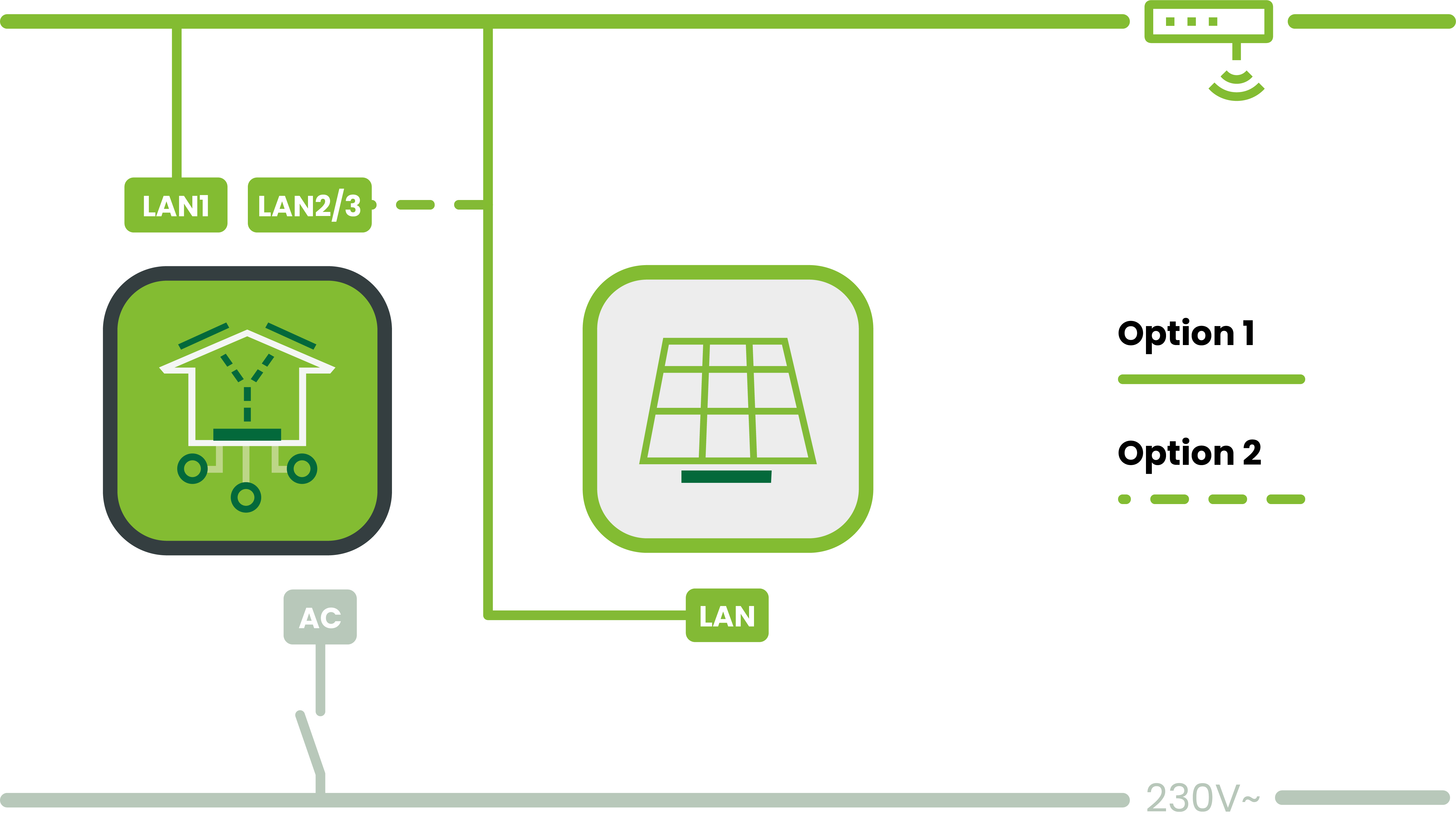

Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.
Anleitung Modbus-TCP
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Qcells Adapter Dongle an den Wechselrichter anschließen und mit dem Heimnetzwerk verbinden
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

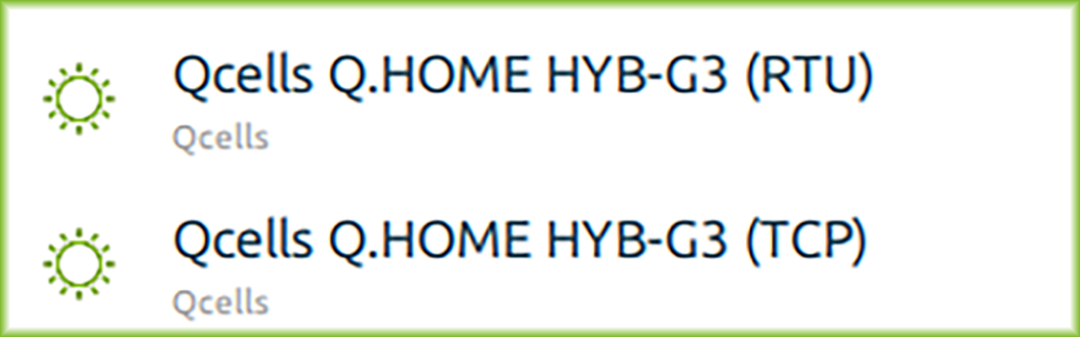

Unter Stromzähler Q.HOME HYB-G3 Modbus-TCP auswählen
Durchsuchung des Netzwerks wird gestartet
Gefundenen Q.HOME HYB-G3 bestätigen
%202.png?inst-v=12856de9-2862-48d7-b231-b2db9e1203ea)
Anleitung Modbus-RTU
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Qcells Adapter Dongle an den Wechselrichter anschließen und mit dem Heimnetzwerk verbinden
RS485-Verbindung zwischen Leaflet HEMS und Wechselrichter herstellen, dazu RJ45 Buchse am Wechselrichter verwenden.
Netzwerkkabel T568(A/B) Cat6 am Wechselrichter einstecken
Am anderen Ende Stecker abschneiden und Kabel aufspleißen
2 Drähte am 14-poligen Stecker des Leaflet HEMS anschließen - siehe Tabelle
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:
Unter Stromzähler Q.HOME HYB-G3 Modbus-RTU auswählen
Durchsuchung des Netzwerks wird gestartet
Gefundenen Q.HOME HYB-G3 bestätigen
G3 Pin | Funktion | HEMS 14-polig | Kabelfarbe |
|---|---|---|---|
4 | RS485_A | RS485 A | blau |
5 | RS485_B | RS485 B - | blau/weiß |
Alternativ Verwendung RJ45 RS485-Buchse
Es kann die RJ45 (RS485) Buchse am Leaflet HEMS benutzt werden.
Dazu ist es nötig, sich den Stecker selbst zu konfektionieren:
SN<1000: Pin 4 = B, Pin 5 = A
SN>1000: Pin 1 = A, Pin 2 = B
