50/60 TL3

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Kaco Wechselrichter

Kompatible Geräte

  • blueplanet 50.0/60.0 TL3

Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden.

Anschluss

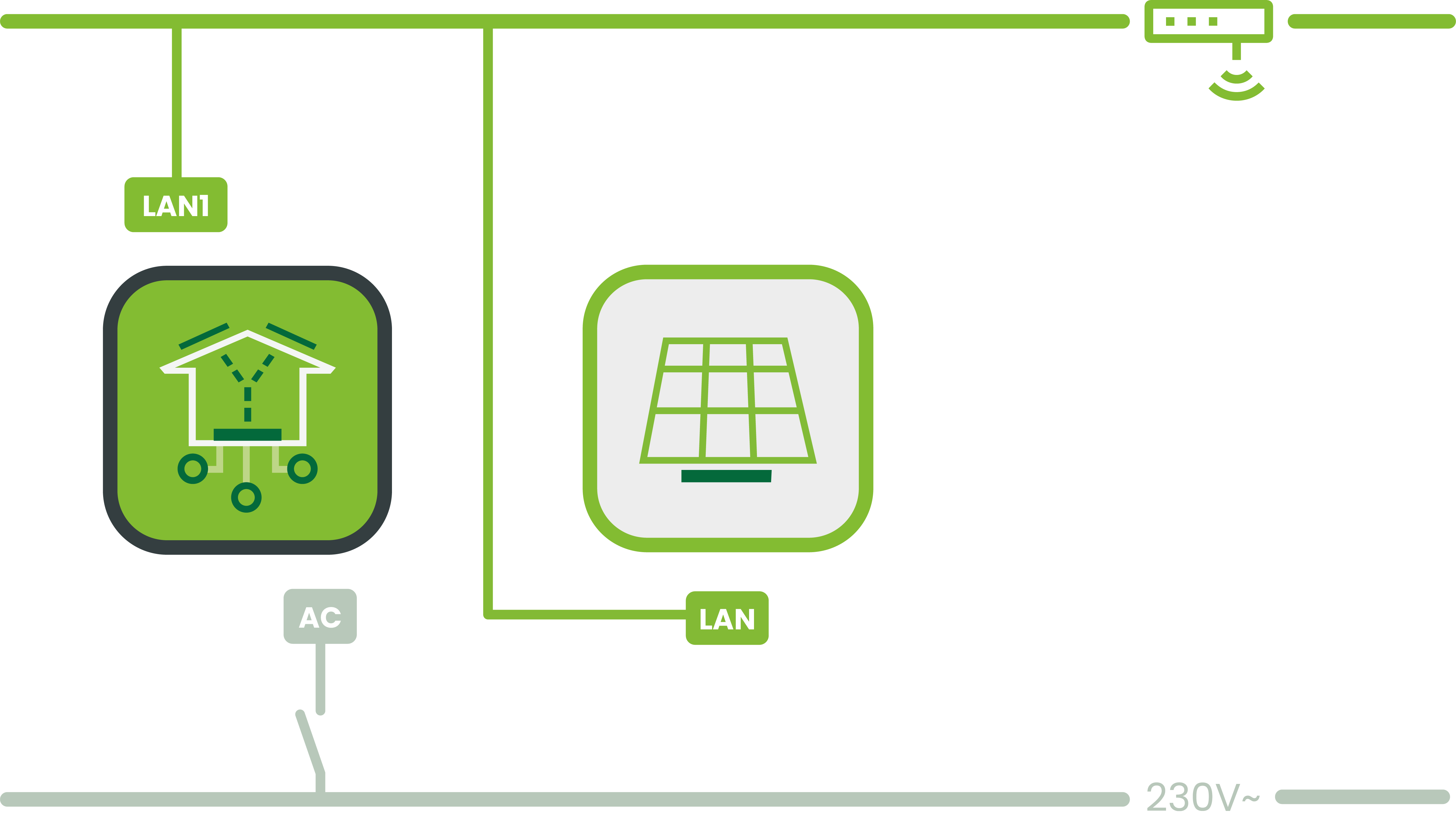

50.0/60.0 TL3

Bitte auch Schaltplan 1SP0011 beachten!

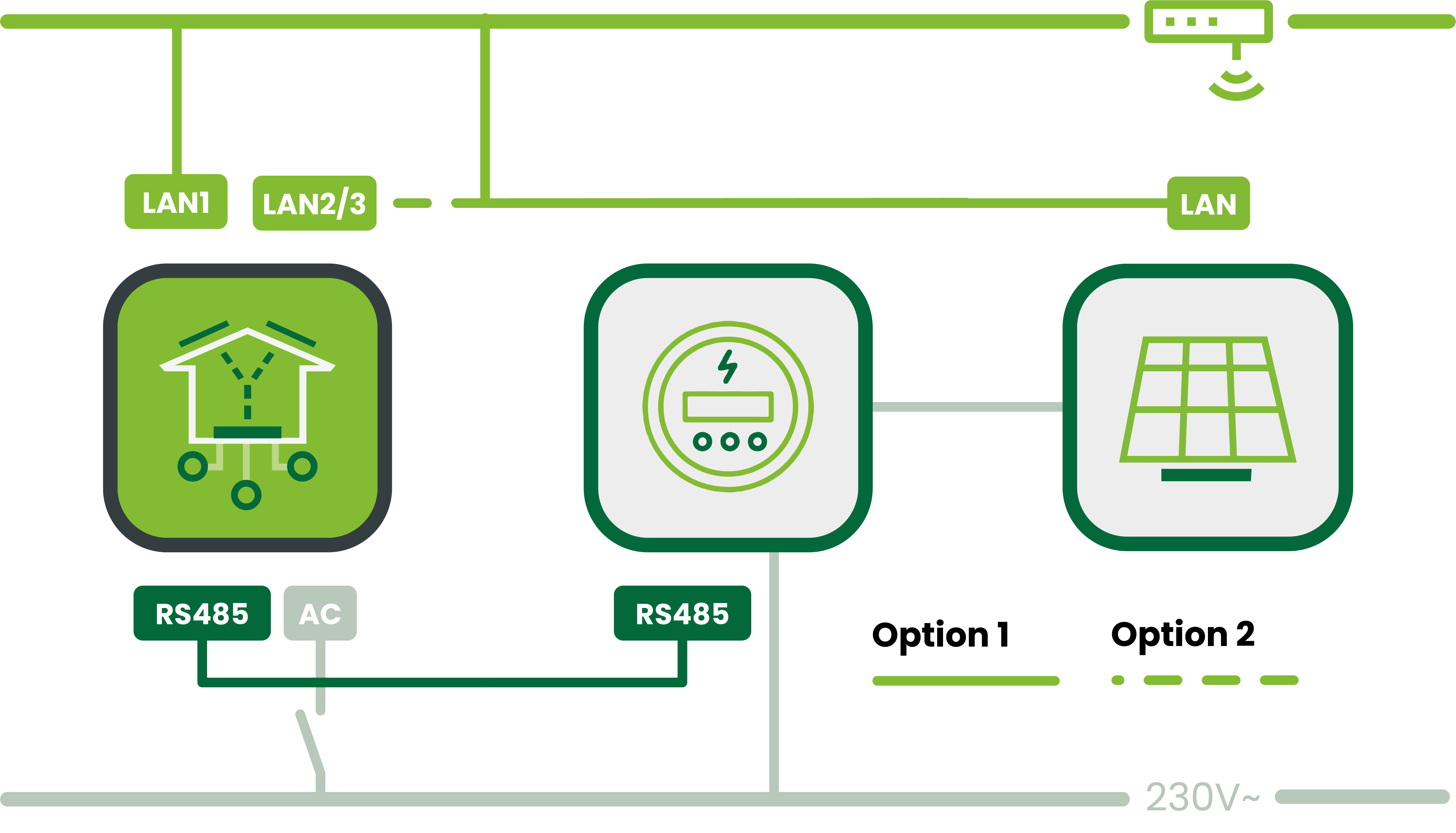

Anschluss (50.0/60.0 TL3+SDM630)

Bitte auch Schaltplan 1SP0011 beachten!

Anleitung

  1. Einrichtung und Verkabelung des Wechselrichters und Smart Meters lt. Herstelleranleitung

  2. Menü am Gerät oder Weboberfläche öffnen:

    1. Netzwerk – Modbus-TCP - Betriebsmodus /
      Netzwerkdienste – Modbus-TCP - Betriebsmodus aktivieren

    2. Schreibzugriff wird nicht benötigt

    3. Port: 502

    4. Modbus Zugriff ist fertig konfiguriert

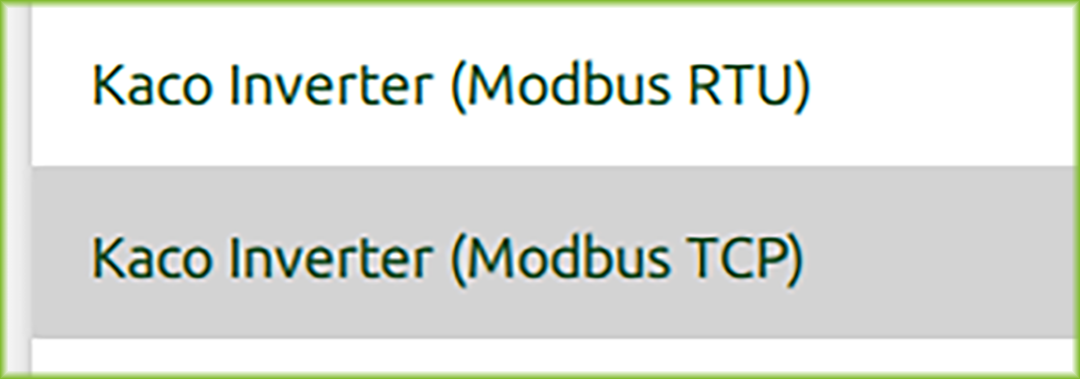

  1. Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent”: “Kaco Modbus-TCP” auswählen auswählen, “Modbus ID” und “Modbus Port = 502” und bestätigen
    (wenn mehrere Kaco WR angeschlossen werden muss die Modbus ID verschieden sein)
