Q.HOME G4
Voraussetzungen
Consolinno Leaflet HEMS
Qcells Q.HOME Wechselrichter
Qcells WiFi/LAN Adapter
Kompatible Geräte
Q.HOME G4
Update des QCells Adapter unbedingt nötig:
WiFi3.0 - Firmware Version min. 3.017.02
Qcells WiFi+LAN - Firmware Version min. 1.003.11
Anleitung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Modbus ID am Wechselrichter im Bereich zwischen 1 und 10 einstellen
Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:
am 14-poligen Leaflet HEMS Stecker RS485 A/B mit
Q.HOME Wechselrichter Verbindungstecker (Pin 1/2, siehe Tabelle unten) verwenden
Einrichtung mit Leaflet HEMS App starten
Gefundenes Leaflet auswählen
Löschen des Modbus-RTU Master “14-poliger-Stecker”:

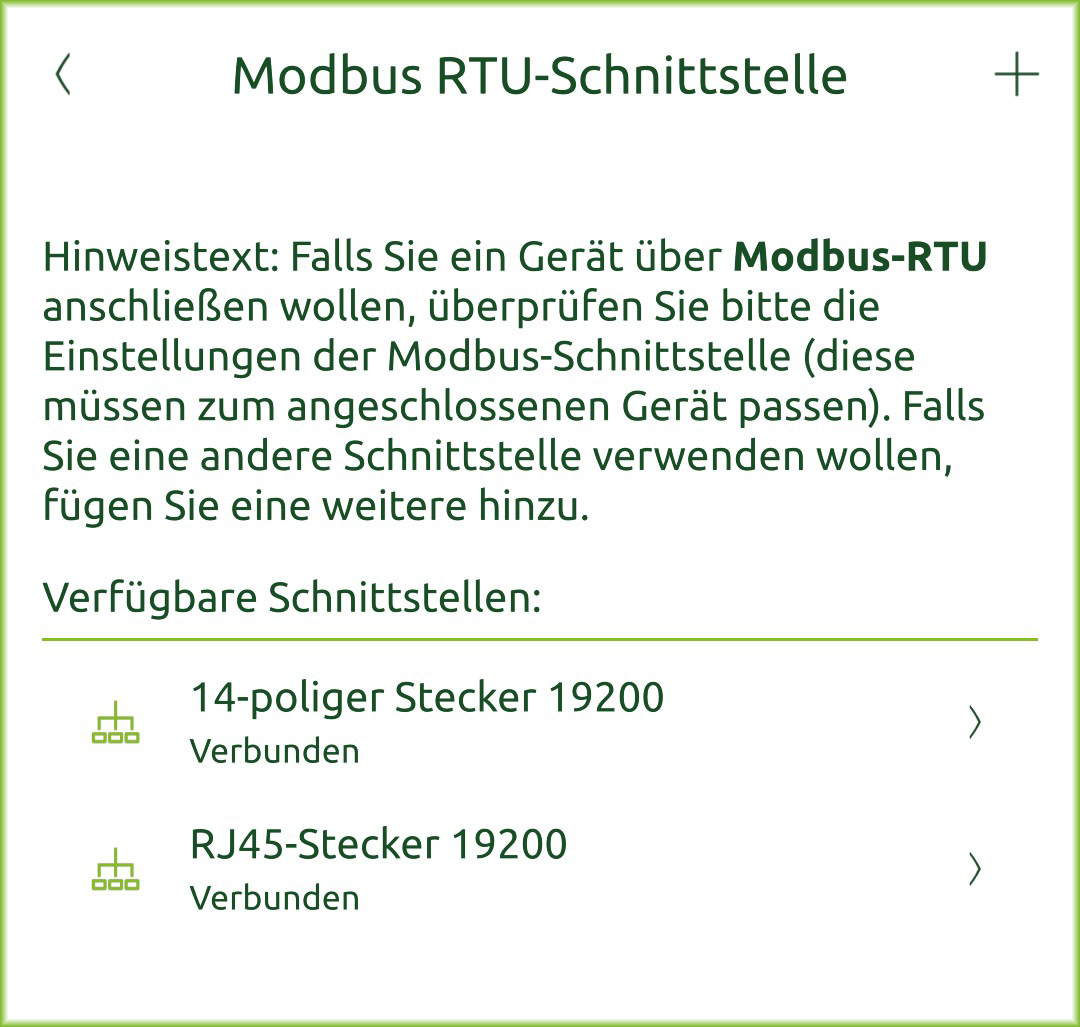

öffnen Systemeinstellungen → Modbus-RTU
“14-poliger Stecker” → öffnen
löschen
Es kann am 14-poligen Anschluss über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

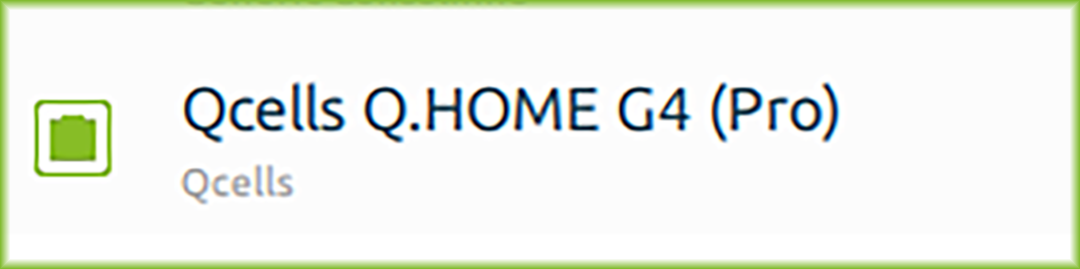

Unter Stromzähler Modell Q.HOME G4 (Pro) auswählen
Durchsuchung des Netzwerks wird gestartet
Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen
Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet

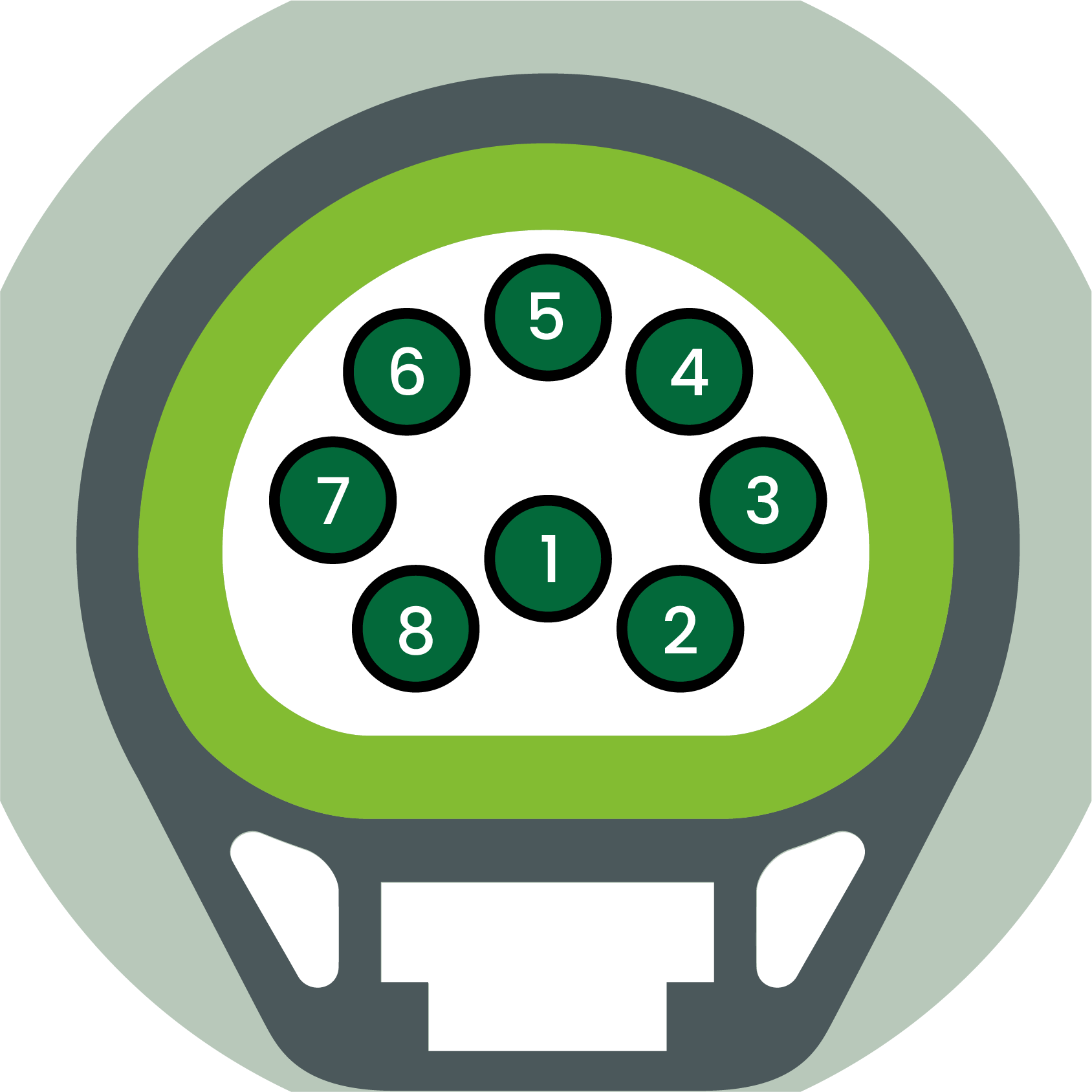

Pin-Belegung
G4 Pin | Funktion | HEMS | HEMS RJ45 RS485 | Q.HOME |
|---|---|---|---|---|
1 | RS485_A | A | Pin 1 |  |
2 | RS485_B | B | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A |
