Q.HOME G4 Pro

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Qcells Q.HOME Wechselrichter

  • Qcells WiFi/LAN Adapter

Kompatible Geräte

  • Q.HOME G4 Pro

Update des QCells Adapter unbedingt nötig:

  • WiFi3.0 - Firmware Version min. 3.017.02

  • Qcells WiFi+LAN - Firmware Version min. 1.003.11

Anschluss Modbus-RTU

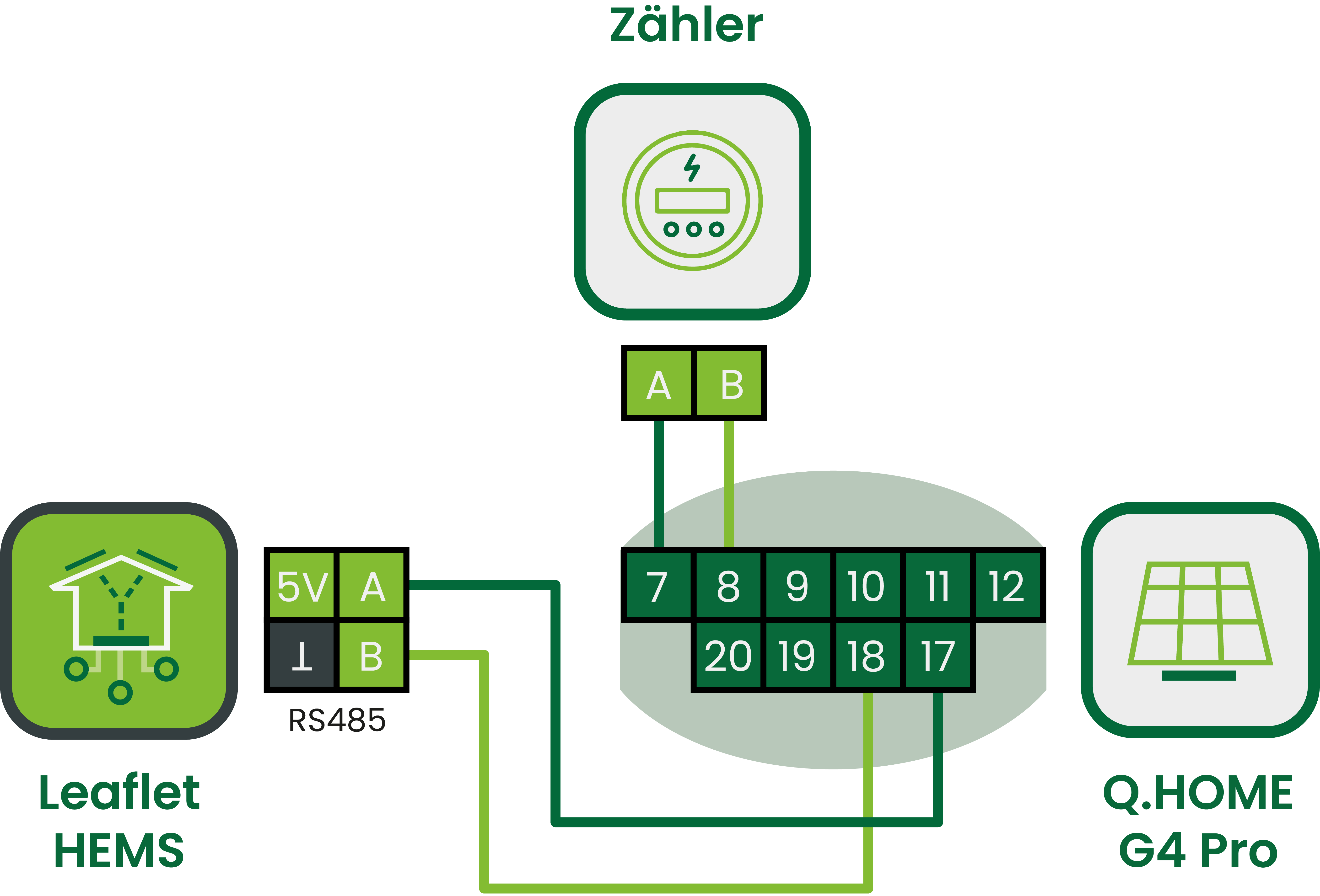

Bitte auch Schaltplan 1SP0011 beachten!

Anleitung

  1. Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung

  2. Modbus ID am Wechselrichter auf 247 einstellen

  3. Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:

    1. am 14-poligen Leaflet HEMS Stecker RS485 A/B mit

    2. FoxESS Wechselrichter Verbindungstecker (Pin 17/18, siehe Tabelle unten) verwenden

  1. Einrichtung mit Leaflet HEMS App starten

  2. Gefundenes Leaflet auswählen

  3. Löschen des Modbus-RTU Master “14-poliger-Stecker”:

    1. image-20241210-160752.png öffnen

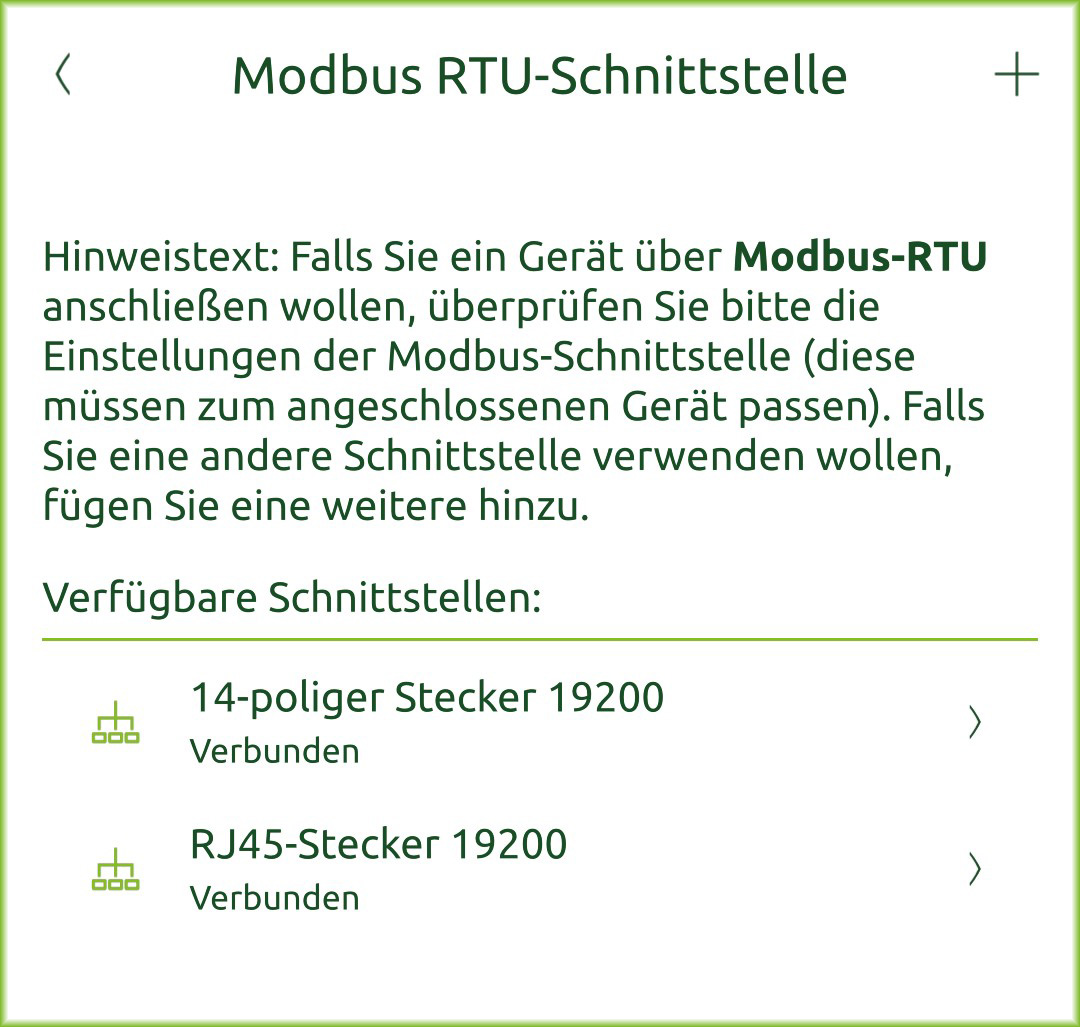

    2. Systemeinstellungen → Modbus-RTU

    3. “14-poliger Stecker” → öffnen

    4. image-20241210-160921.png löschen

  4. Es kann am 14-poligen Anschluss über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden


  1. Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

    1. Unter Stromzähler Q.HOME G4 (Pro) auswählen

    2. Durchsuchung des Netzwerks wird gestartet

    3. Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen

  2. Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet

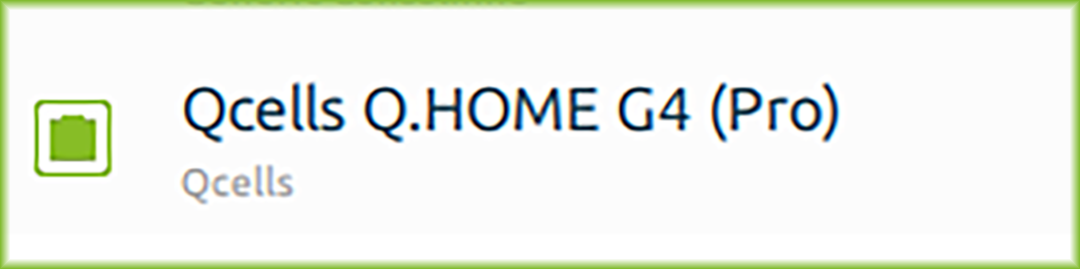

Bild 1.png

Pin-Belegung

G4
Pro
Pin

Funktion

HEMS
14-polig
RS485 (empohlen)

HEMS
RJ45
(SN >1000)

Q.HOME G4 Pro

7

Messgerät 485+


8

Messgerät 485-

17

RS485_A

A

Pin 1

18

RS485_B

B

Pin 2

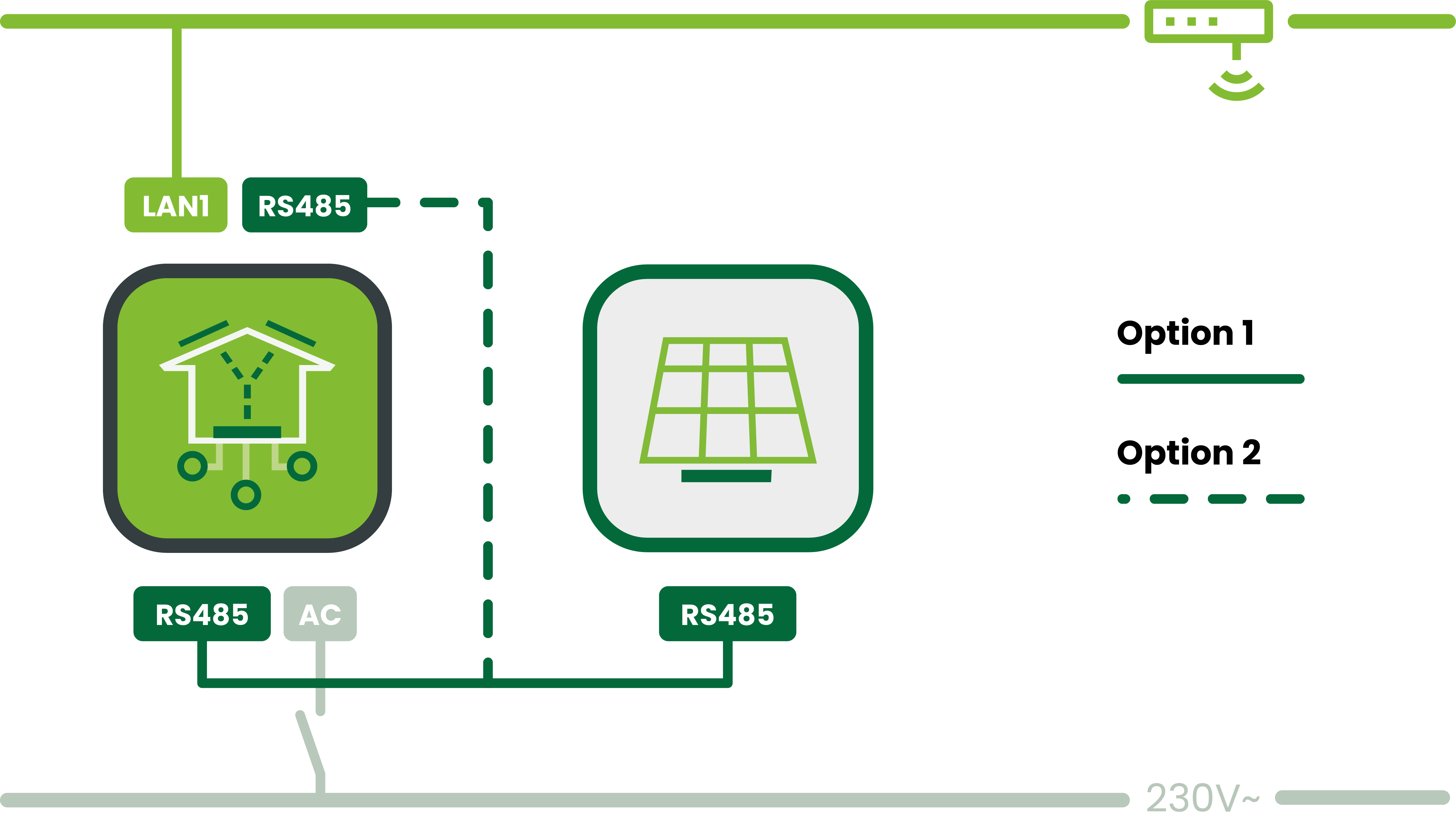

Alternativ Verwendung RJ45 RS485-Buchse

  1. Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden

  2. Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden

  3. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen

  4. PIN-Belegung siehe Tabellen oben

  5. Modbus Master muss im Normalfall dann nicht gelöscht werden, da dieser ab Werk nicht konfiguriert ist für den RJ45 RS485
