a-TroniX
Voraussetzungen
Consolinno Leaflet HEMS
a-TroniX Hybrid Wechselrichter

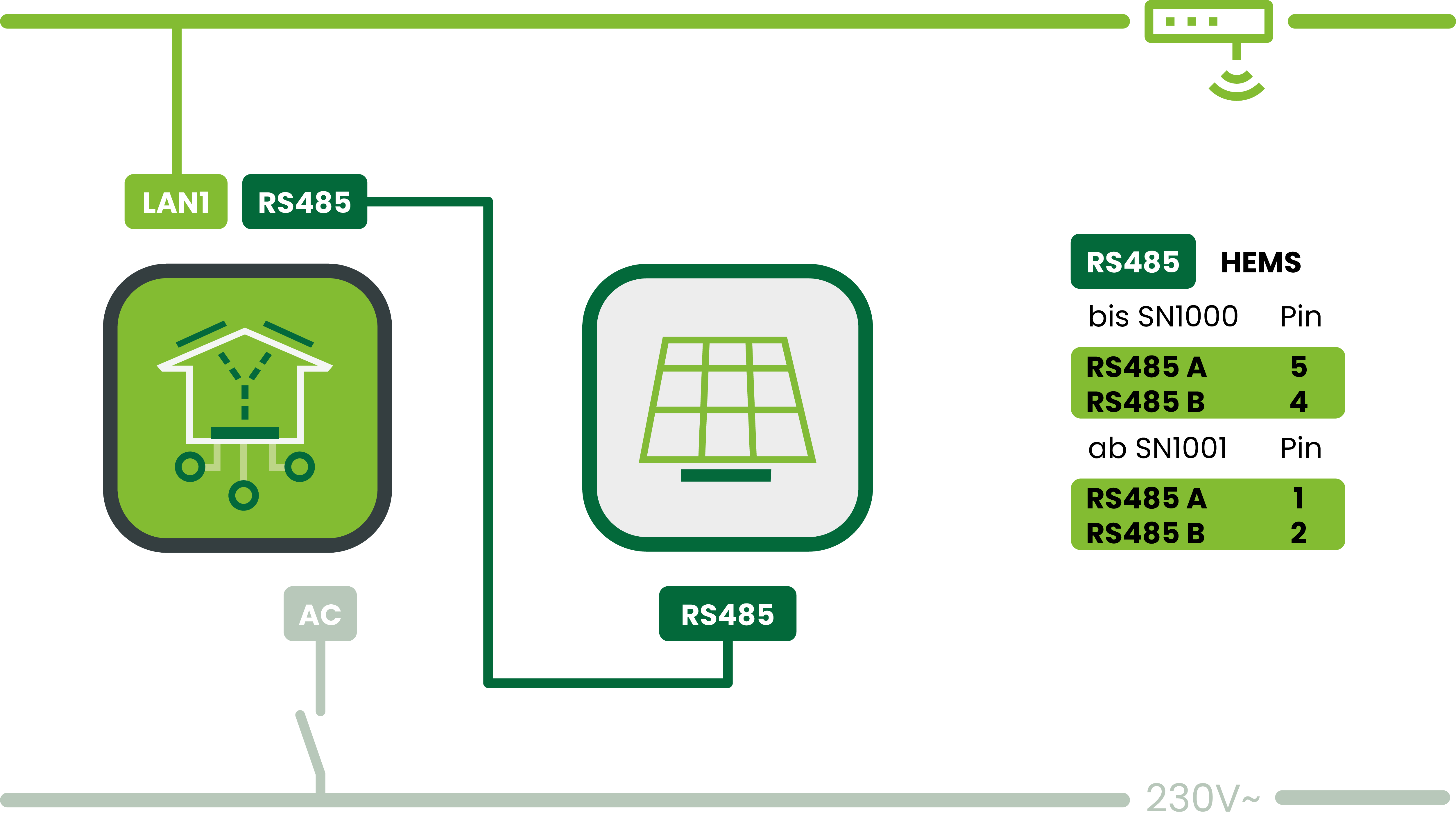

Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
AX Hybridpower 3ph
Anschluss
Anleitung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Netzwerkkabel vorbereiten: Stecker abschneiden, Kabel aufspleißen
Bei RJ45 Stecker mit der Pinbelegung T568 (A oder B) folgende Drähte anschließen
blauen Draht muss am COM-Stecker des Wechselrichters auf PIN 1 (RS485B)
weiß/blauen Draht auf PIN 2 (RS485A)
Am A-TroniX Wechselrichter Verbindungstecker verwenden, um die RS485 Modbus RTU Kommunikation herzustellen
Modbus RTU Master “3” (RJ45-Stecker) muss in den Einstellungen gelöscht werden (falls vorhanden, es kann an dieser Schnittstelle kein weiteres Gerät betrieben werden)
HEMS App Einrichtungsassistent starten und A-TroniX einrichten, dazu unter Stromzähler: “A-TroniX AX” auswählen
A-TroniX wird erkannt und es wird angezeigt an welchem Anschluss er verbunden ist. Dies bestätigen
A-TroniX Wechselrichter ist fertig eingerichtet
Alternativ kann der Wechselrichter auch am RS485 des 14-Poligen Steckers angeschlossen werden - dann kann dort kein weiteres RS485 Gerät wie etwa eine Wallbox angeschlossen werden und Modbus Master

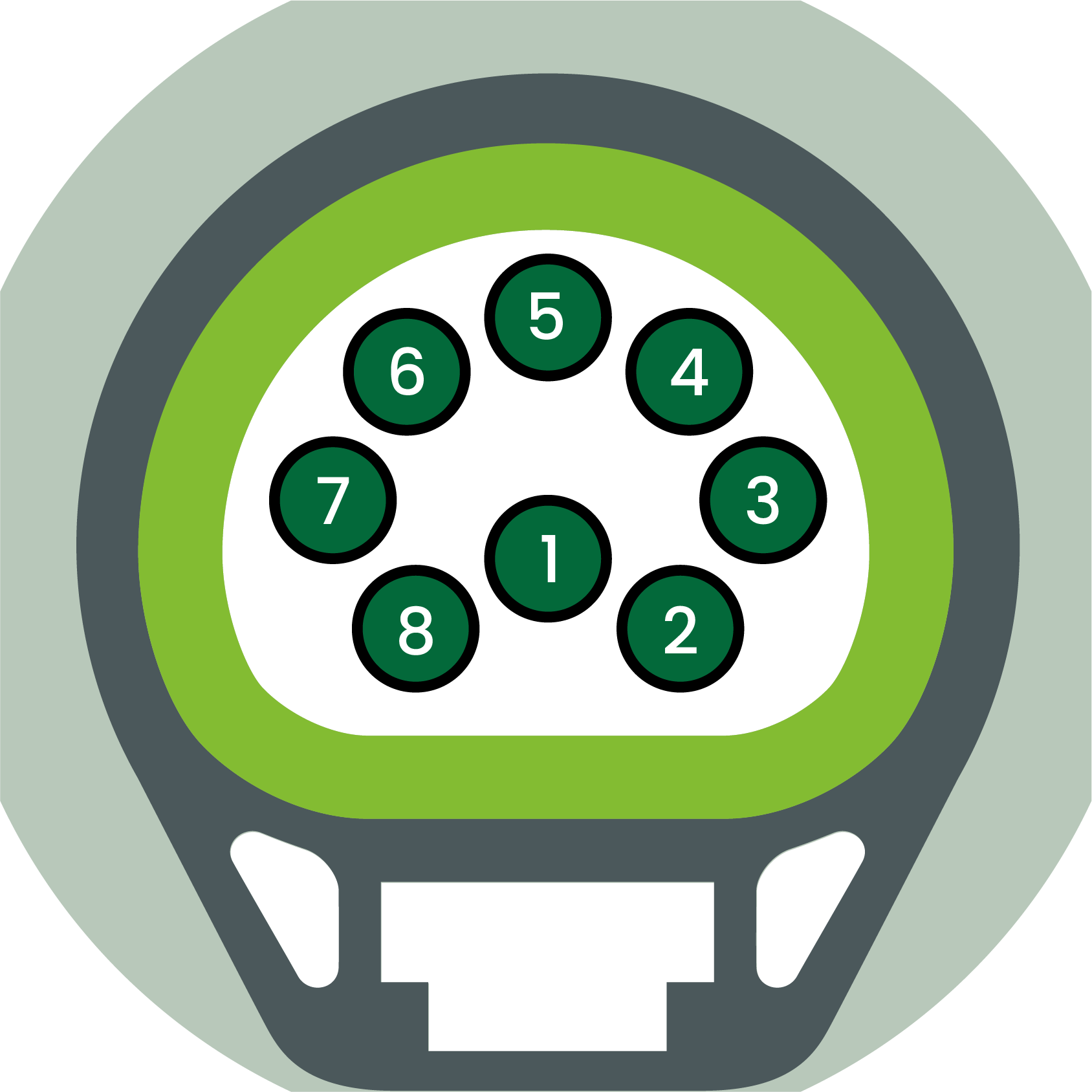

Pin-Belegung:
Pin | Funktion | HEMS | HEMS | |
|---|---|---|---|---|
1 | RS485_A | Pin 5 | Pin 1 |  |
2 | RS485_B | Pin 4 | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A | |||
5 | GND | |||
6 | GND | |||
7 | RY_ CON | |||
8 | +12V |
