Voraussetzungen

Consolinno Leaflet HEMS
Wärmepumpe mit SG-Ready

Die Nutzung der Smart Grid Funktion setzt eine besondere Verdrahtung voraus.

Kompatible Geräte

Wärmepumpen mit SG-Ready

Anschluss

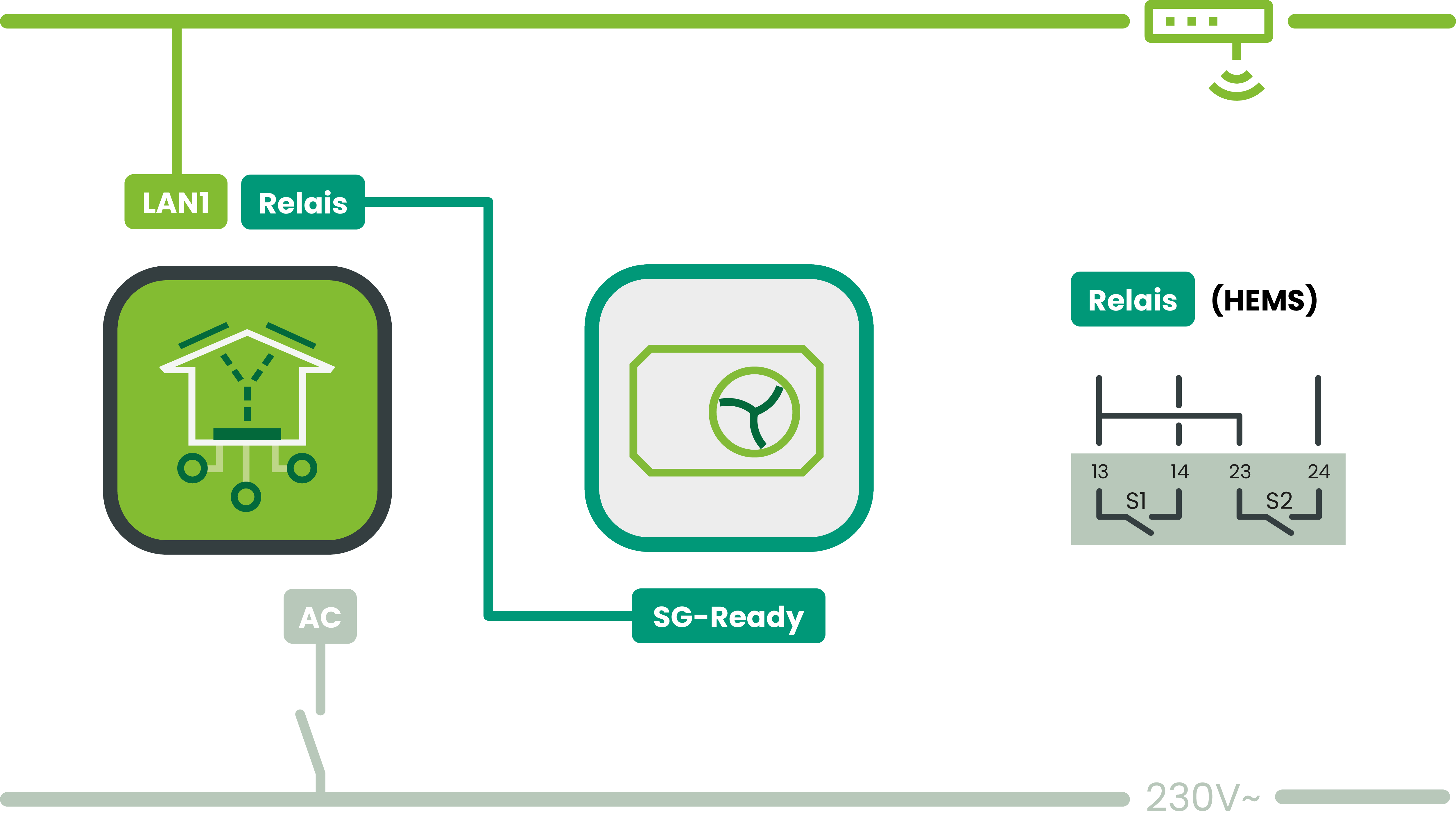

Verkabelung muss nach Herstelleranleitung der Wärmepumpe erstellt werden, am Leaflet dazu Relais S2 und S1 verwenden. Hier zwei Beispiele:

Anleitung

Die Steuerung der Wärmepumpe erfolgt durch den Consolinno Optimierer. Dieser enthält Anfahrtsempfehlungen nach der SG Ready Spezifikation basierend auf der Auswertung der aktuellen Leistungswerte der PV-Anlage.

SG-Ready 1.1 Betriebszustände

SG Ready Modus 1 „Dimmung / EVU-Sperre“

(SG1: 1, SG2: 0 ODER SG1: 1, SG2: 1)

Dieser Betriebszustand muss parametrierbar sein, um die Leistungsaufnahme der Wärmepumpe zu beschränken.

Hersteller setzen mindestens eine der folgenden Einstellmöglichkeiten muss umgesetzt werden:

0 kW Leistungsaufnahme
Herstellerseitig festgelegte positive Leistungsaufnahme (> 0 kW)
Installationsseitig festlegbare positive Leistungsaufnahme (> 0 kW)

SG Ready Modus 2 „Standard“

(SG1: 0, SG2: 0)

Falls der Fahrplan keine Vorgabe macht, wird die Wärmepumpe in den Modus Standard/Normalbetrieb versetzt.

SG Ready Modus 3 “erhöht"

(SG1: 0, SG2: 1)

Empfehlung zu erhöhtem Betrieb, die Wärmepumpe wird je nach momentanen Temperaturbereich entscheiden, ob dies möglich ist.

Bedingung: Überschüssige PV-Leistung > 50 % der Nennleistung der Wärmepumpe.

Verkabelung und Vorbereitung der Wärmepumpe

Hier sind jeweils die herstellerspezifischen Vorgaben zu beachten:

SG-Ready Verkabelung der Wärmepumpe ist modellspezifisch
Es ist handelt sich um eine Drahtverbindung mit 4 Drähten, die mit dem Leaflet HEMS an Relais S1/S2 angeschlossen werden
Im Regler/Software-seitig müssen meistens Konfigurationseinstellungen erfolgen, um einen PV-optimierten Betrieb zu ermöglichen
Bei manchen Modellen müssen durch Installateur oder Hersteller die SG-Ready-Funktion erst freigeschaltet werden

Für viele Wärmepumpen bieten wir bereits Detailverkabelungspläne.

Anleitung

Einrichtung der Wärmepumpe laut Herstelleranleitung
Verkabelung SG-Ready Schnittstelle der Wärmepumpe lt Herstelleranleitung
PV-Einstellungen der Wärmepumpe konfigurieren
Anschluss an das Leaflet per Relais S1/S2
Leaflet HEMS App (Details siehe Gebrauchsanleitung):
1. Hinzufügen “SG-Ready interface”
2. Optimierung einstellen: Wohnfläche und maximale elektrische Leistung in kW angeben
  1. hier NICHT die thermische Leistung eintragen.
  2. Beispiel: Wärmepumpe erreicht 8kW thermisch, aber benötigt dazu nur 3kW elektrisch.
3. Optimierung aktivieren

Installation erfolgreich, Status der Wärmepumpe wird in der Leaflet HEMS App angezeigt
