Amperfied Energy Control

Voraussetzungen

Consolinno Leaflet HEMS
Heidelberg Wallbox

Leaflet und Wallbox müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

Amperfied Energy Control

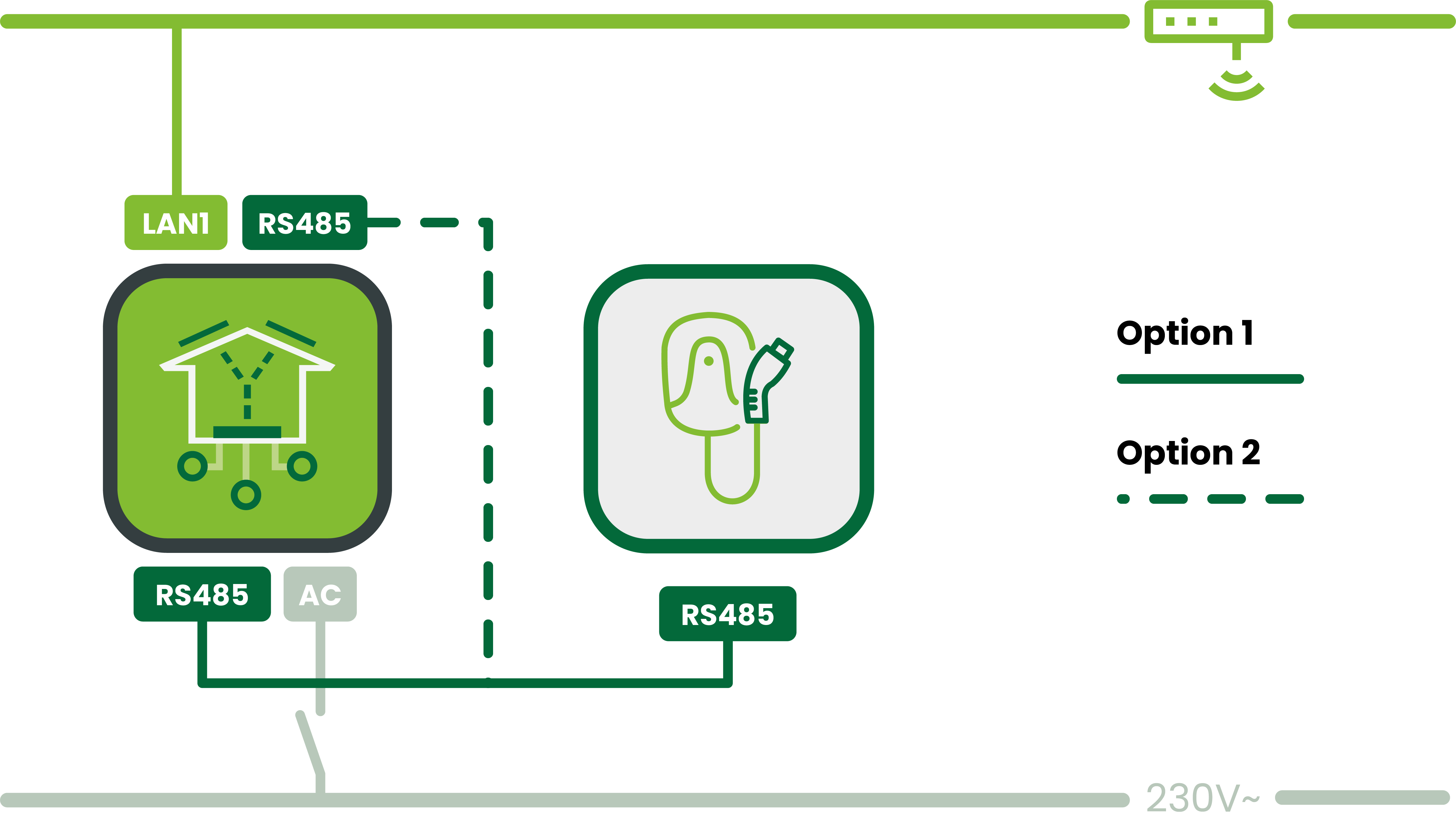

Anschluss

Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.

Anleitung

Einrichtung und Verkabelung der Wallbox nach Herstelleranleitung - Verbindung per RS485 (Modbus-RTU)
Für eine korrekte Funktion mit dem Leaflet HEMS müssen Drehschalter und DIP-Switches gesetzt werden, es wird keine App benötigt (siehe Tabellen)
Nach setzen der DIP-Switches muss die Wallbox neu gestartet werden
Die korrekte Konfiguration wird durch einen LED Blinkcode bestätigt

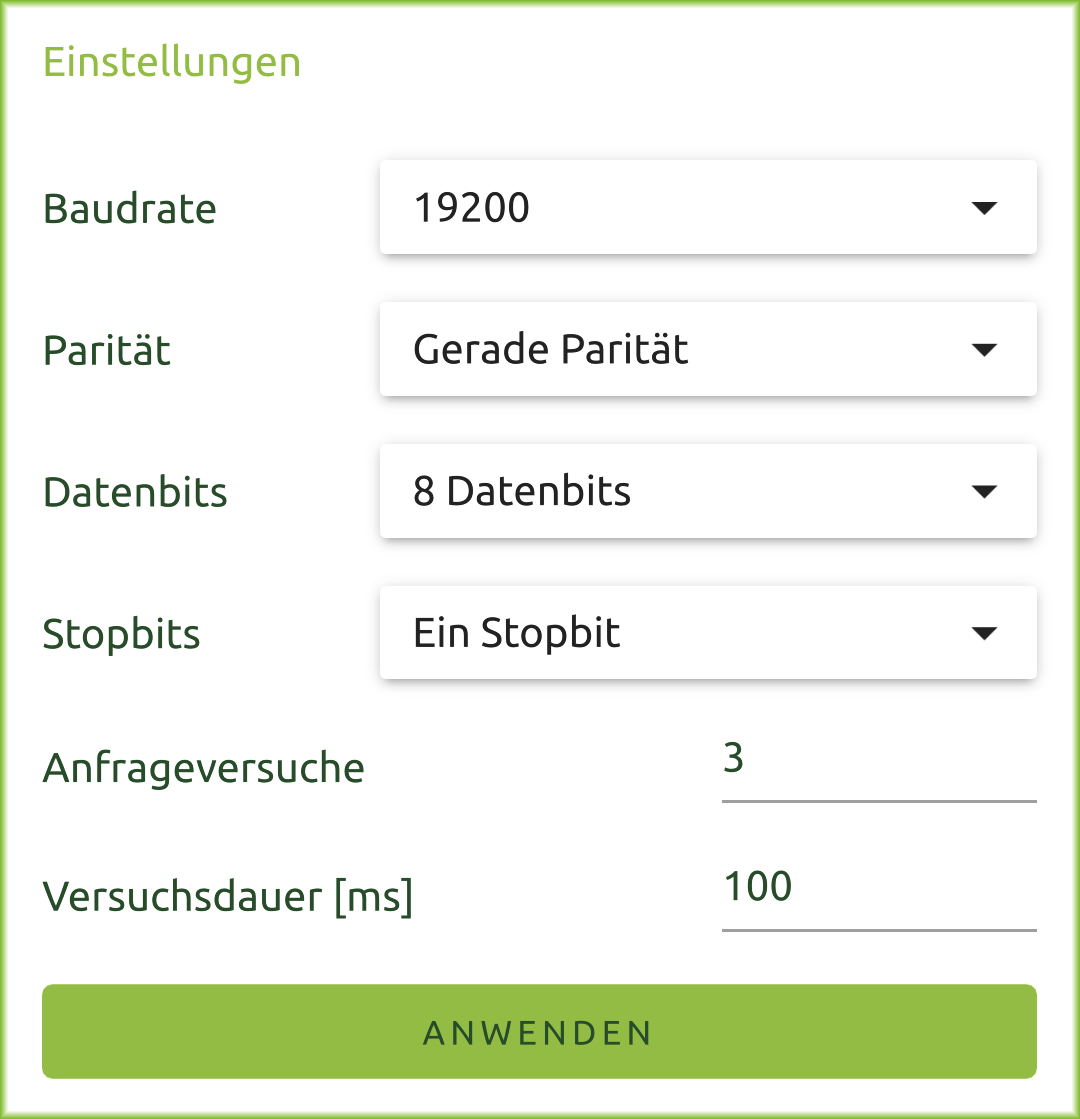

Einrichtung der Wallbox in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten

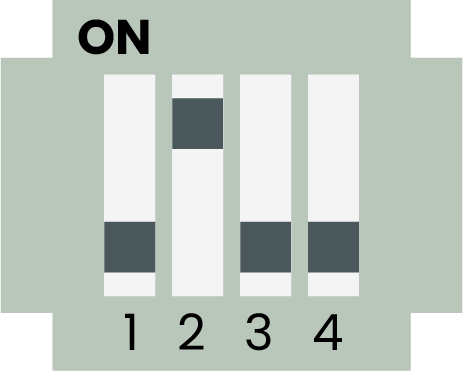

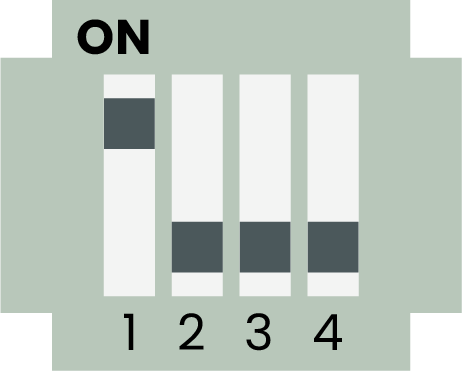

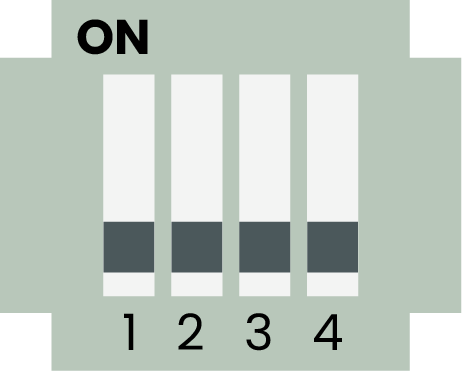

DIP Switches

Schalter	Funktion	Stellung
S1	Max. Ladestrom	5…9 = 16A
S3	Min. Ladestrom	0 = 6A

DIP	Funktion	Stellung
S2	alle off
S4	Konfiguration der Modbus RTU ID 1 bis 15. Bsp ID 8 (weitere siehe Energy Control Anleitung)
S5	WB als Follower: Pin 4 auf off setzen
S6	Pin 2 auf → on setzen für Abschlusswiderstand
