Brötje

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Brötje Wärmepumpe

  • GTW08 Kommunikationsmodul

Leaflet und Wärmepumpe müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Kompatible Geräte

Brötje Wärmepumpe

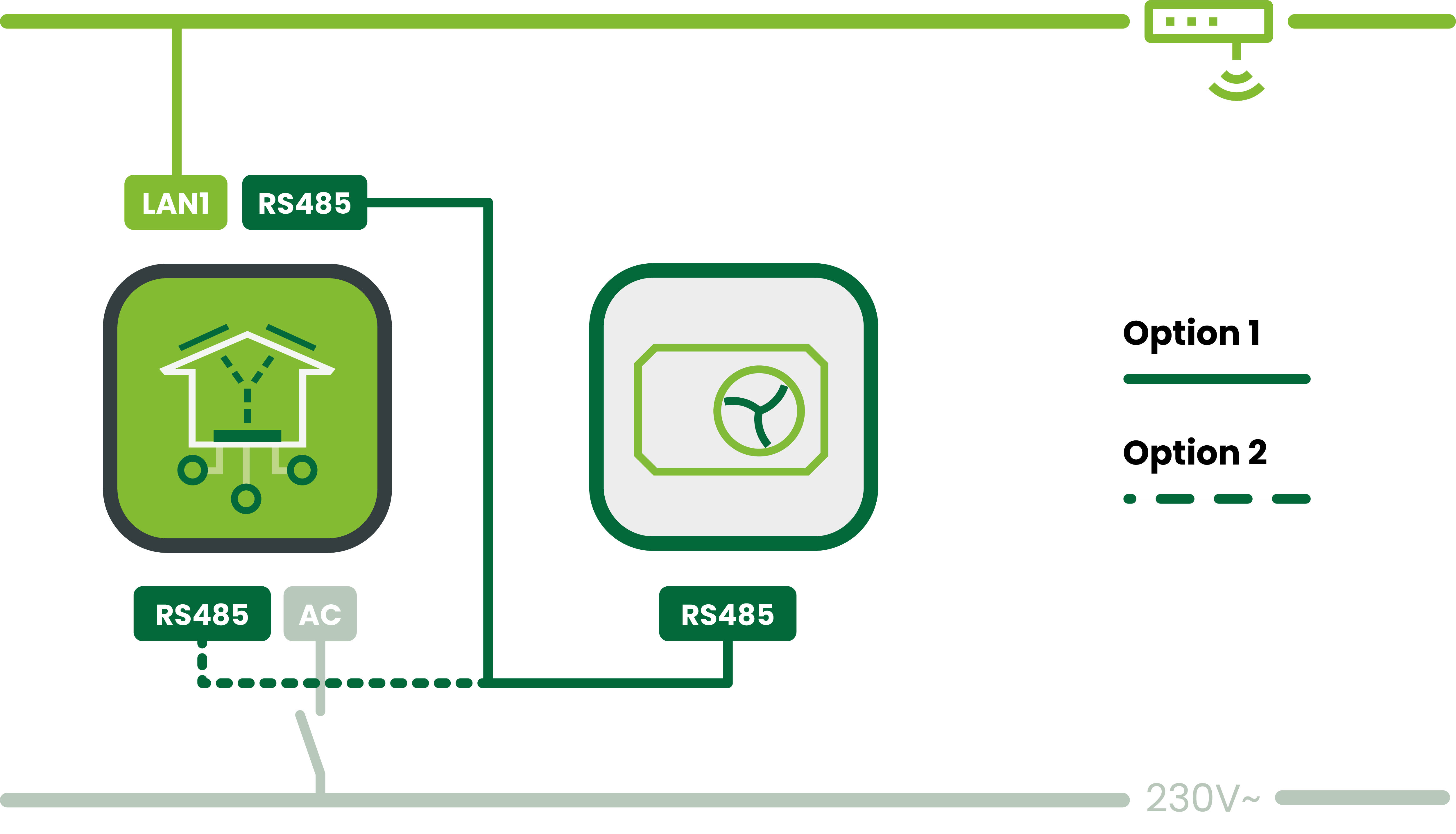

Anschluss


Anleitung

  1. Einrichtung der Wärmepumpe laut Herstelleranleitung

  2. Verkabelung zwischen Wärmepumpe und Leaflet HEMS herstellen

    1. 14-poligen Stecker des Leaflet HEMS verwenden (RS485A, RS485B)

    2. RS485 Verkabelung am GTW08 Modul anschließen

    3. Die Modbus-RTU Verbindung muss zwischen HEMS und Wärmepumpe angeglichen werden, sonst ist keine Kommunikation möglich.

    4. Parameter lassen sich im HEMS unter Systemeinstellungen → Modbus Master einstellen

    5. Parameter lassen sich bei der GTW08 Platine direkt per Drehrad (Modbus Adresse) und DIP-Switch (Baudrate & Parität) einstellen

    6. GTW08 Platine zeigt mit einer dauerhaft grün leuchtenden LED die erfolgreiche Verbindung an

  3. Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

    1. “Brötje BLW Eco.1 / Mono.1” auswählen → Das Gerät wird gesucht

    2. Gefundenes Gerät bestätigen

    3. Einrichtung ist abgeschlossen
