E3DC
Voraussetzungen
Consolinno Leaflet HEMS
S10 Hauskraftwerk inkl. Wechselrichter
Anmeldung als Installateur zur Modbus Aktivierung
Leaflet und der Wechselrichter müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Wechselrichter direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
Kompatible Geräte
S10 Hauskraftwerke
Anschluss
Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.
Anleitung
Einrichtung und Verkabelung des Hauskraftwerks und Wechselrichters laut Herstelleranleitung
Am Hauskraftwerk das Menü „Smart Funktionen - Smart Home“ öffnen
Untermenü „Modbus“ öffnen

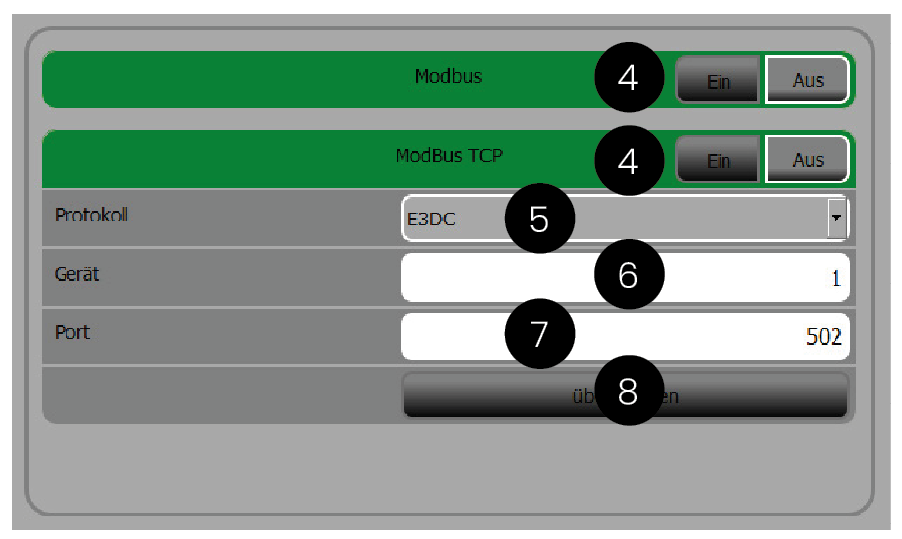

Modbus und Modbus-TCP auf „Ein“
Protokoll auf „E3DC“ setzen
Gerät: 1
Port: 502
„Übernehmen“ wählen, um die Einstellungen zu speichern
Einrichtung des Wechselrichters in der Leaflet HEMS App per “Inbetriebnahme-Assistent” oder “Gerät manuell hinzufügen” starten
