FoxESS / Chint
Voraussetzungen
Consolinno Leaflet HEMS
FoxESS Smart Meter
Leaflet und Zähler müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!
Kompatible Geräte
DTSU666
Anschluss
Anleitung
Einrichtung und Verkabelung des Zählers laut Herstelleranleitung
Zähler per RS485 2-Drahtverbindung mit dem 14-poligen Anschluss am Leaflet HEMS verbinden und den zugehörigen Modbus Master mit der ID5 konfigurieren (Systemeinstellungen → Modbus-RTU → 14-poliger Stecker)
Verkabelung:

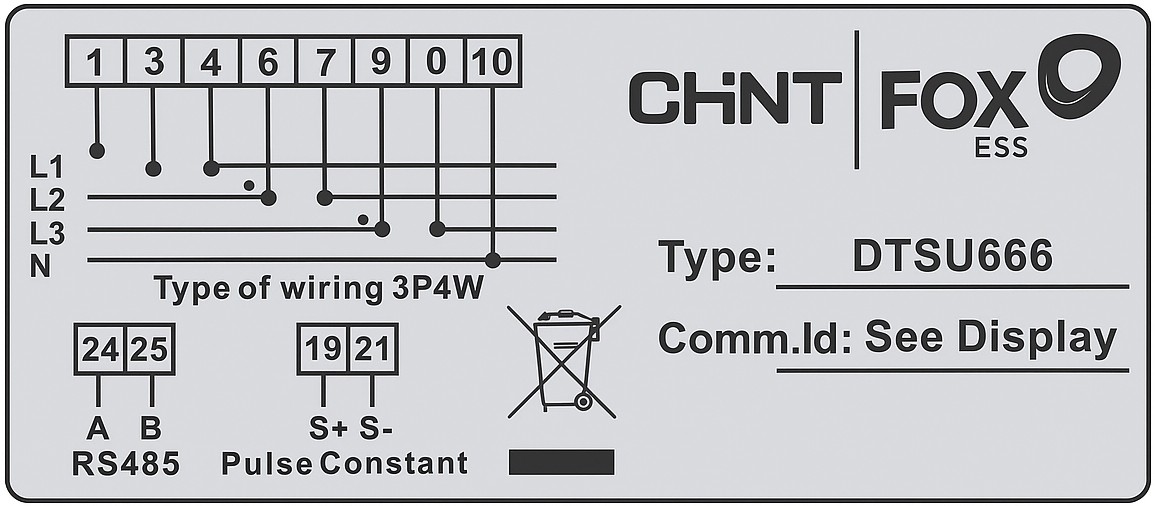

RS485 Anschluss A = 24
RS485 Anschluss B = 25
Falls der Modbus über RJ45 verwendet wird muss der Modbus Anschluss mit der ID3 hinzugefügt und anschließend konfiguriert werden (Systemeinstellungen → Modbus-RTU → RJ45 Stecker)
Modbus-RTU Master Einstellungen am Leaflet HEMS und am Zähler identisch einstellen (Baudrate, Parität, Datenbits), sonst ist keine Kommunikation möglich
Einrichtung des Smart Meters in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten, es gibt drei Möglichkeiten der Einrichtung:
Zähler am Netzanschlusspunkt (Smart Meter)
Zähler zur Digitalisierung von “Alt”-Wechselrichtern (Inverter)
Messung von Verbrauchern, wie Wärmepumpe (Consumer)
