H3 Pro
Voraussetzungen
Consolinno Leaflet HEMS
FoxEss Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
H3 Pro
Anschluss (14-poliger Stecker empfohlen)
Anschluss RJ45 RS485 (alternativ)
Anleitung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Modbus ID am Wechselrichter auf 247 einstellen

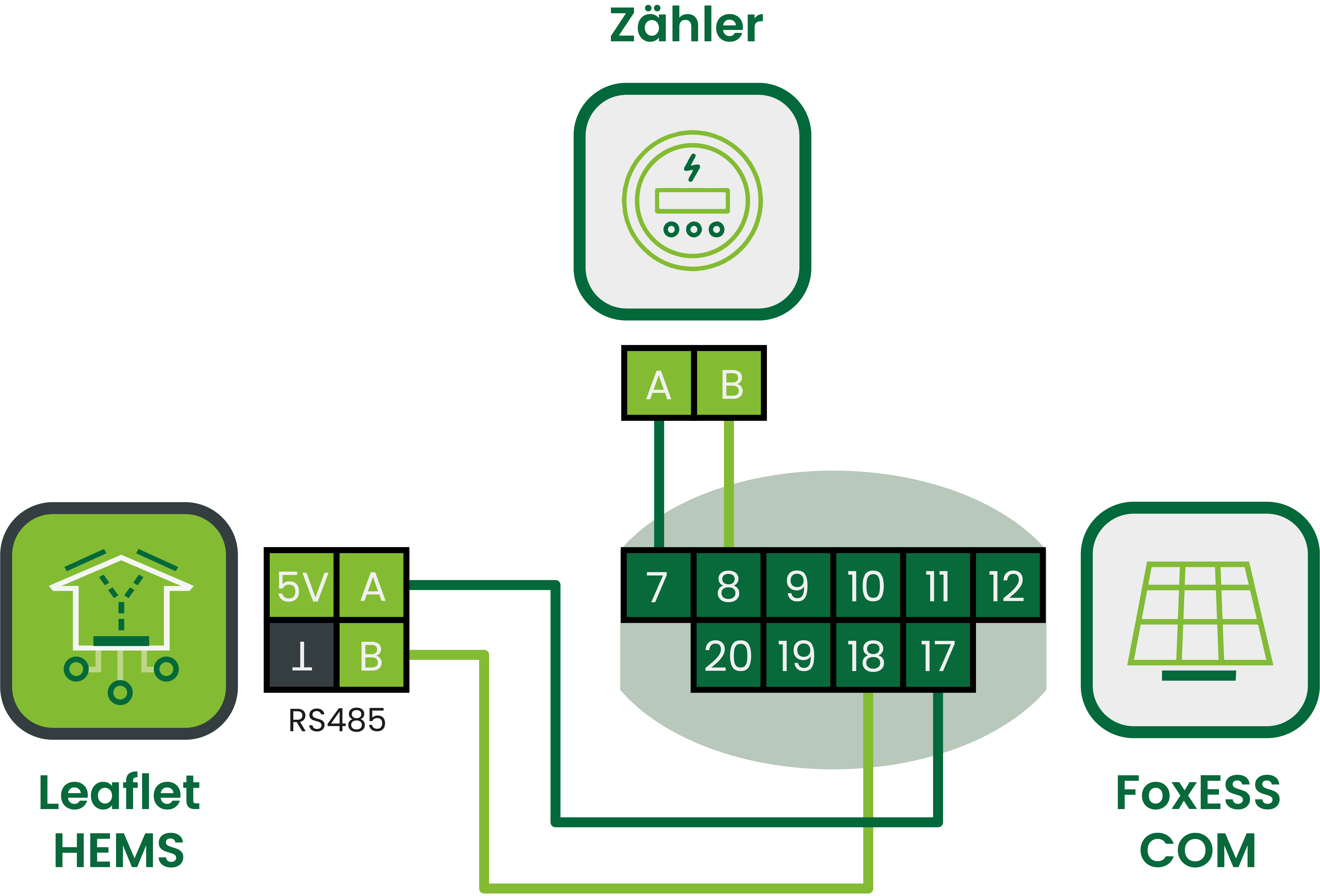

Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:
am 14-poligen Leaflet HEMS Stecker RS485 A/B mit
FoxESS Wechselrichter Verbindungstecker (Pin 17/18, siehe Tabelle unten) verwenden
Einrichtung mit Leaflet HEMS App starten
Gefundenes Leaflet auswählen

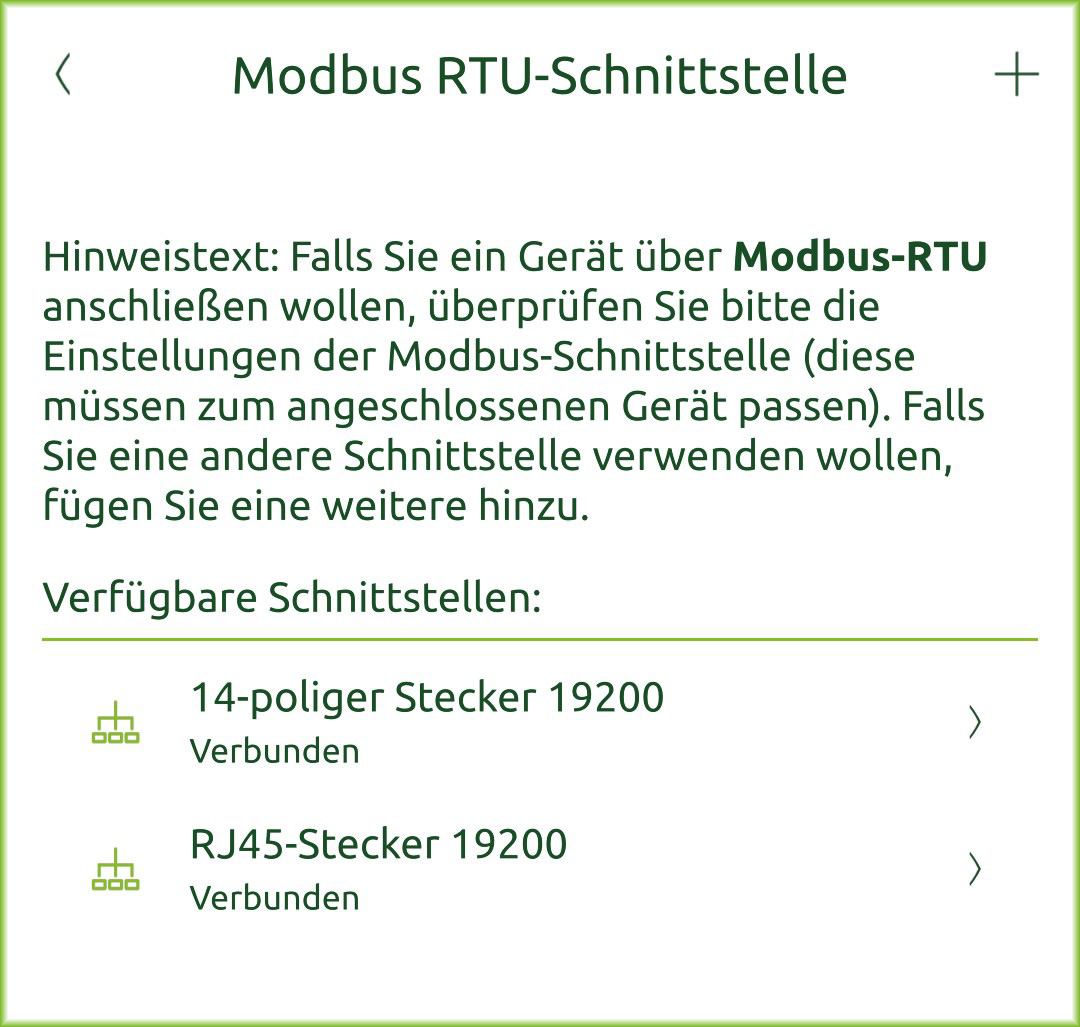

Löschen des Modbus-RTU Master “14-poliger-Stecker”:
öffnen Systemeinstellungen → Modbus-RTU
“14-poliger Stecker” → öffnen
löschen
Es kann am 14-poligen Anschluss über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

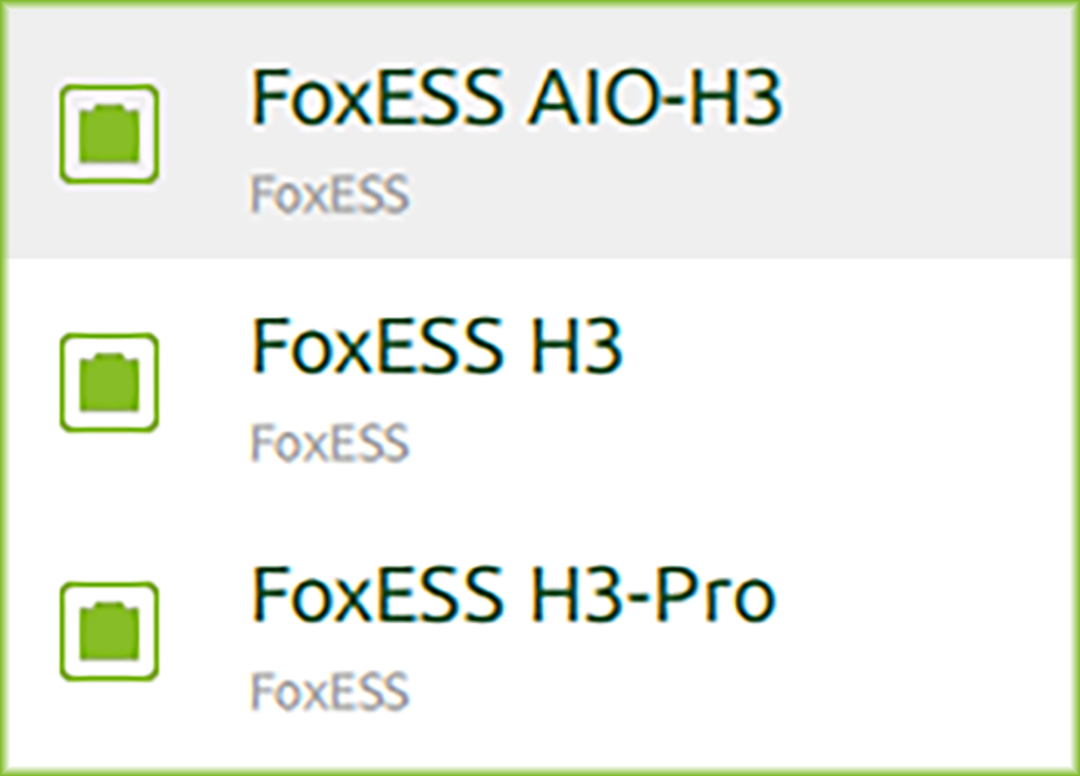

Unter Stromzähler FoxESS H3-Pro auswählen
Durchsuchung des Netzwerks wird gestartet
Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen
Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet
Pin-Belegung
H3 | Funktion | HEMS | HEMS | H3 Pro |
|---|---|---|---|---|
7 | Messgerät 485+ |  | ||
8 | Messgerät 485- | |||
17 | RS485_A | A | Pin 1 | |
18 | RS485_B | B | Pin 2 |

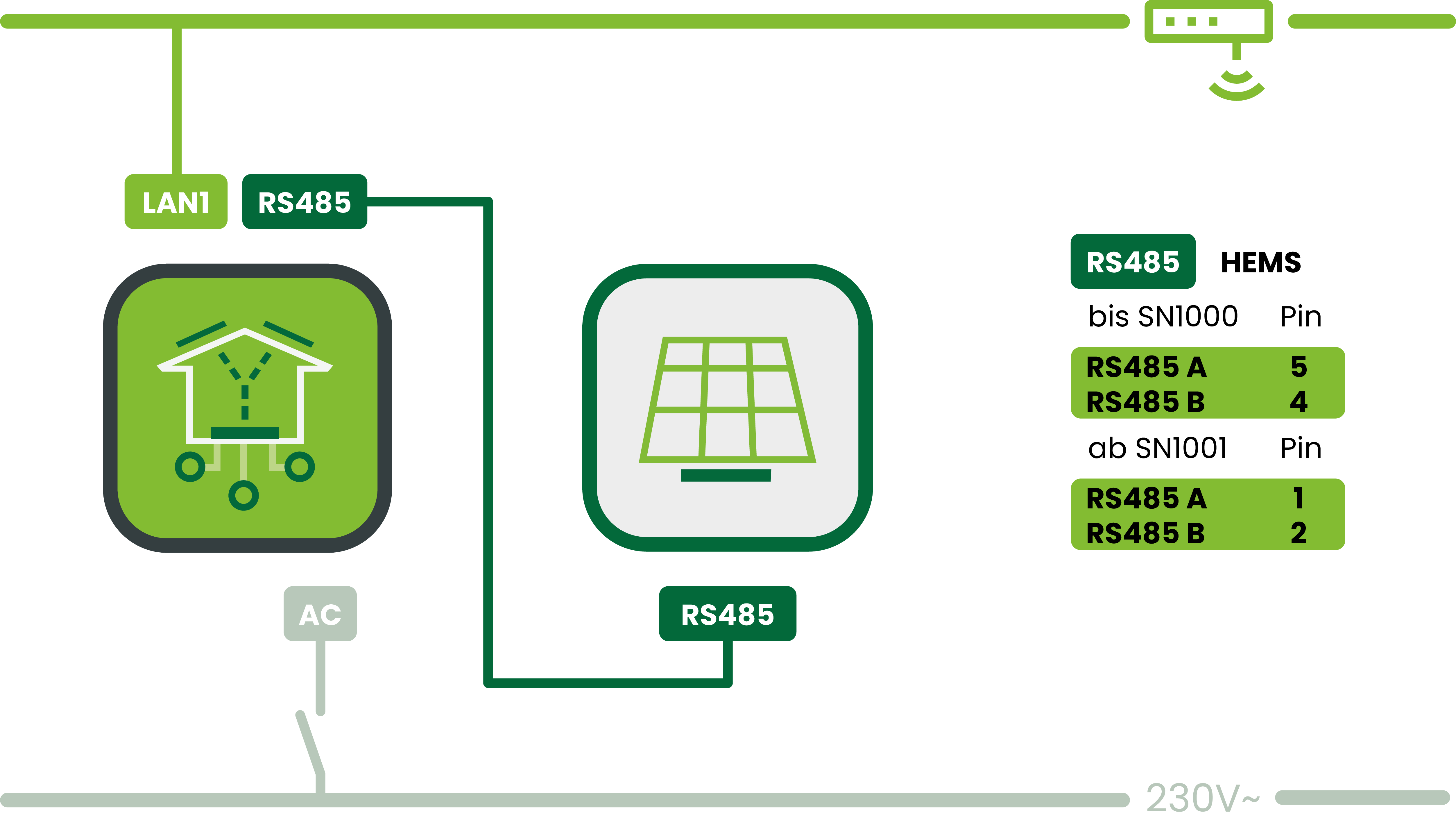

Alternativ Verwendung RJ45 RS485
Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden
Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden
Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen
PIN-Belegung siehe Tabellen oben
Modbus Master muss im Normalfall dann nicht gelöscht werden, da dieser ab Werk nicht konfiguriert ist für den RJ45 RS485
