H3 Smart
Voraussetzungen
Consolinno Leaflet HEMS
Fox ESS Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
H3 Smart
Anschluss (14-poliger Stecker empfohlen)

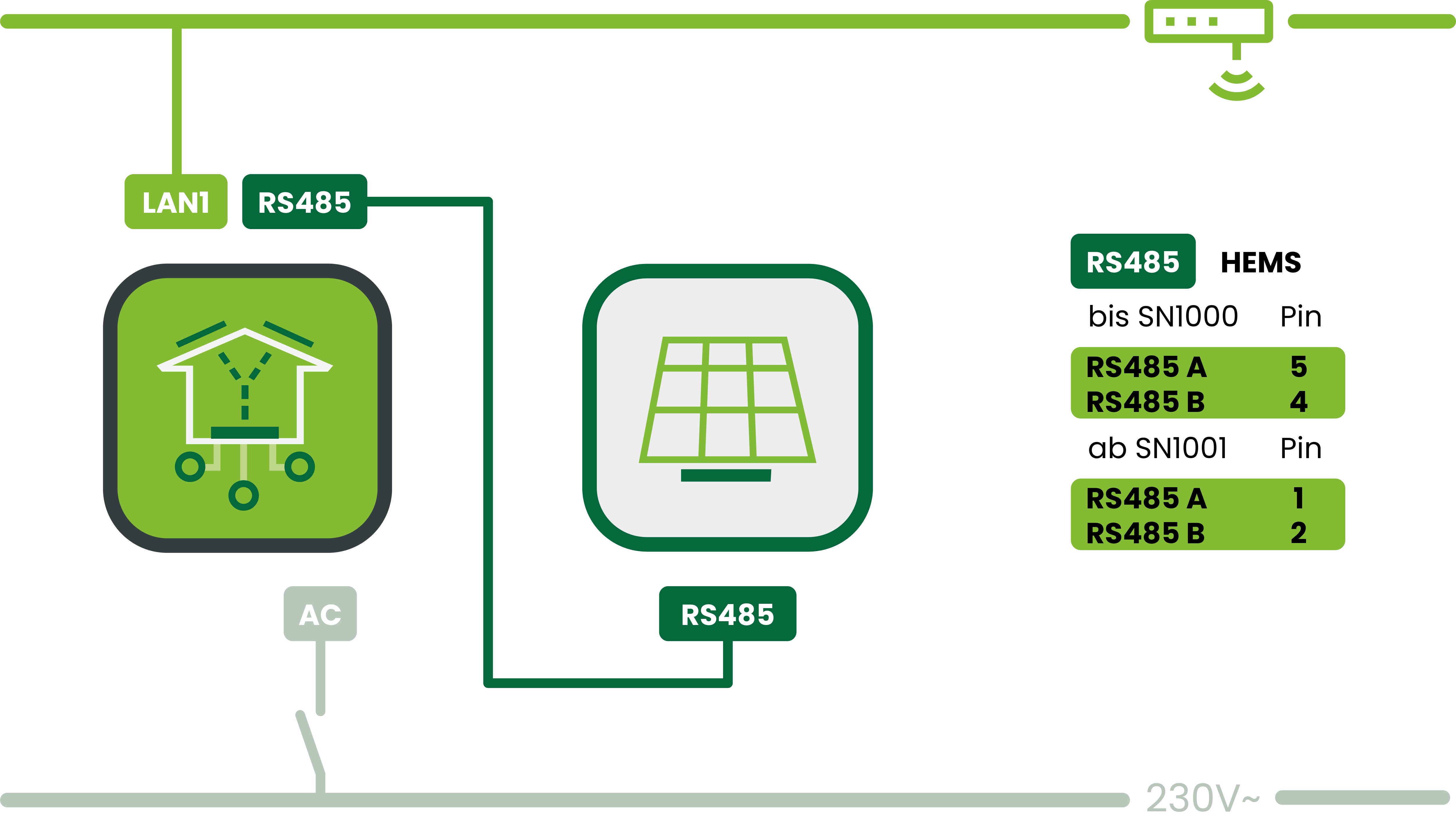

Anschluss RJ45 RS485 (alternativ)
Anleitung
Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung
Modbus ID am Wechselrichter auf 247 einstellen
Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:
am 14-poligen Leaflet HEMS Stecker RS485 A/B mit
FoxESS Wechselrichter Verbindungstecker (Pin 13/14 siehe Tabelle unten) verwenden
Einrichtung mit Leaflet HEMS App starten
Gefundenes Leaflet auswählen

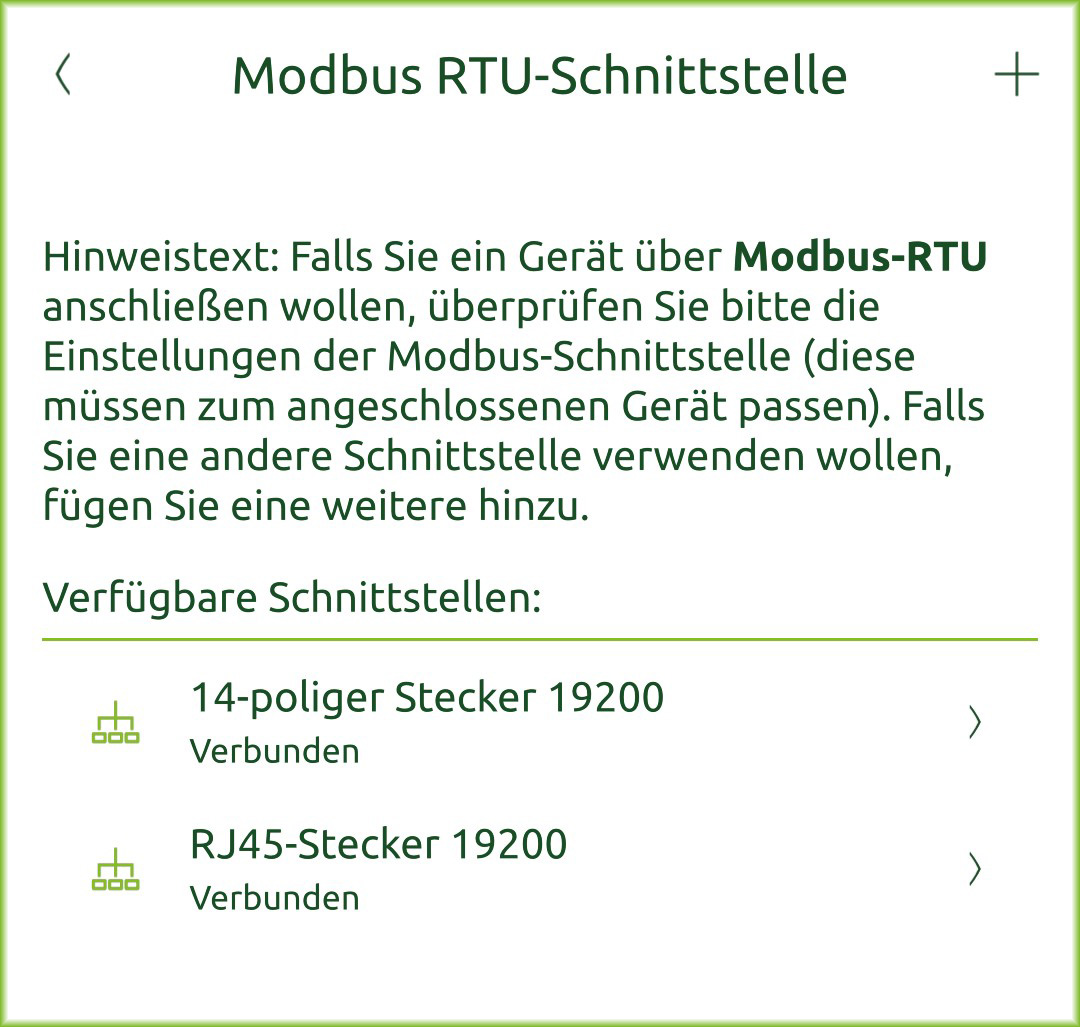

Löschen des Modbus-RTU Master “14-poliger-Stecker”:
öffnen Systemeinstellungen → Modbus-RTU
“14-poliger Stecker” → öffnen
löschen
Es kann am 14-poligen Anschluss über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:
Unter Stromzähler korrektes FoxESS Modell auswählen
Durchsuchung des Netzwerks wird gestartet
Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen
Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet

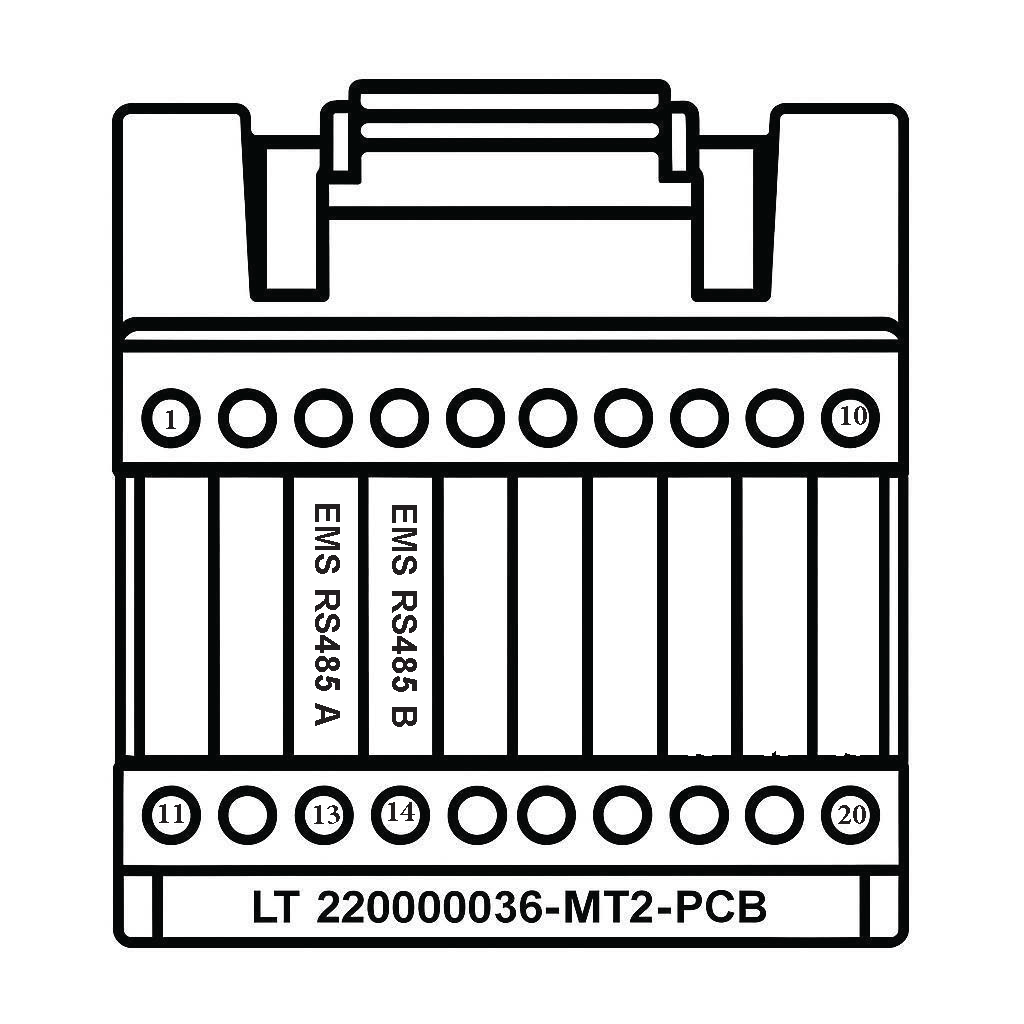

Pin-Belegung
H3 Smart Pin | Funktion | HEMS | HEMS RJ45 RS485 | FoxESS |
|---|---|---|---|---|
13 | RS485_A | A | Pin 1 |  |
14 | RS485_B | B | Pin 2 |
