Amperfied connect.home
Voraussetzungen
Consolinno Leaflet HEMS
Heidelberg Wallbox
Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Kompatible Geräte
Amperfied connect.home
Anschluss
Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.
Anleitung
Einrichtung und Verkabelung der Wallbox nach Herstelleranleitung - Verbindung per LAN (Modbus-TCP)
Per Browser mit der Wallbox verbinden. Dazu IP-Adresse der Wallbox in der Adresseleiste eingeben, Bsp: https://192.168.178.23

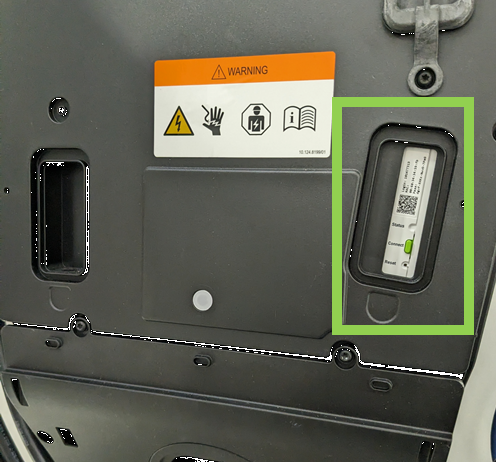

Einloggen: Benutzername “admin”. Passwort ist auf dem Aufkleber unter der kleinen Abdeckung unter Login und muss bei der ersten Verbindung geändert werden

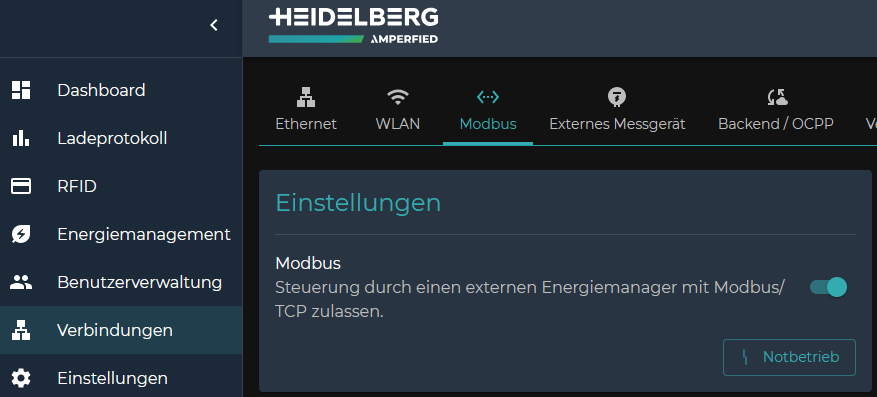

Modbus Verbindung aktivieren:
Unter “Verbindungen” → “Modbus” → Schieberegler aktivieren

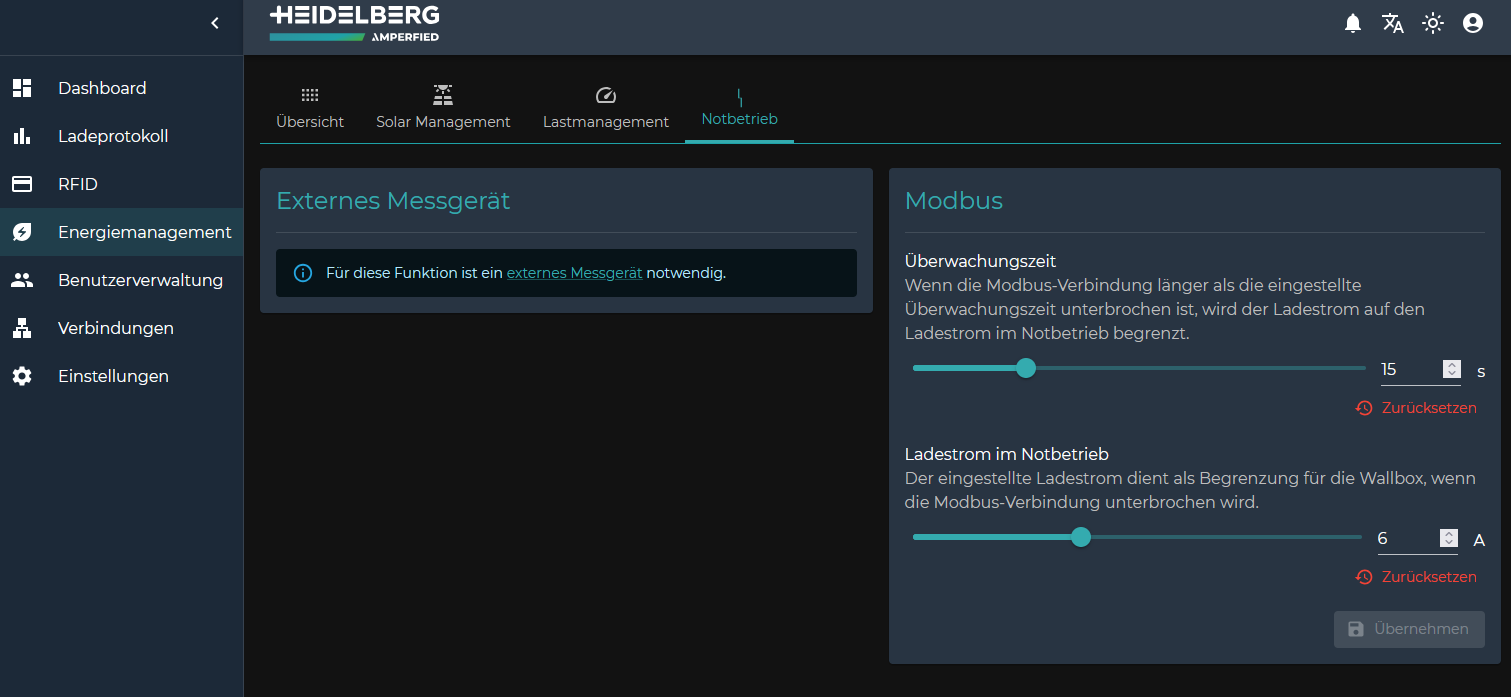

Notbetrieb konfigurieren:
Unter “Energiemanagement” → “Notbetrieb” → Ladestrom einstellen
(für den Fall, dass die Verbindung zum Leaflet HEMS verloren geht)
Einrichtung der Wallbox in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten
