my-PV
Voraussetzungen
Consolinno Leaflet HEMS
my-PV Heizstab
Leaflet und Heizstab müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Heizstab direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
Kompatible Geräte
AC-THOR
AC ELWA 2
Anschluss
Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x).
Anleitung
Einrichtung und Verkabelung des Heizstabs laut Herstelleranleitung
Modbus-TCP beim Heizstab aktivieren

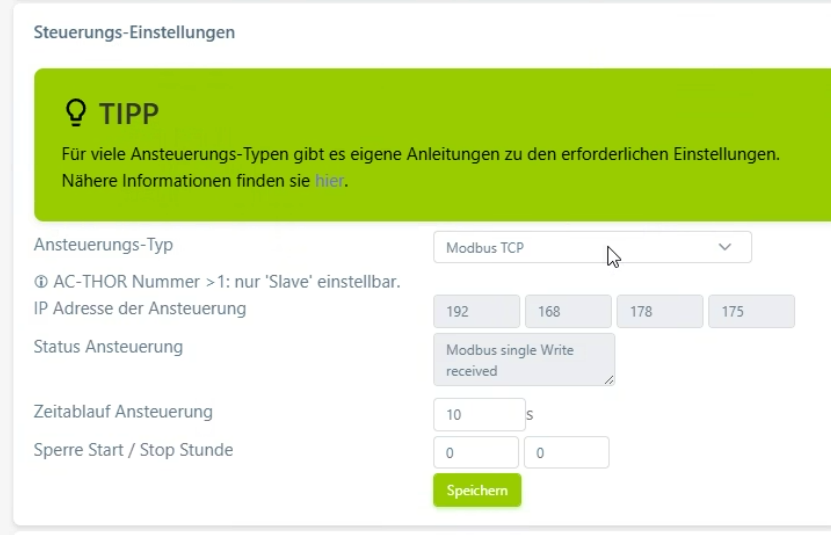

WebUI “Live my-pv” öffnen
Zahnrad → Geräteeinstellungen
→ Steuerungseinstellungen
→ Ansteuerungs-Typ → Modbus TCP auswählen
Oder: Am Gerätedisplay des Heizstabs Menü “Steuerung” öffnen → Modbus TCP aktivieren
Einrichtung des Heizstabs in der Leaflet HEMS App:
“Inbetriebnahme-Assistent” starten → Heizstab → Modell auswählen
oder manuelles Einrichten: Gerät hinzufügen → Unter “Hersteller” my-PV auswählen → Modell auswählen
Das Gerät wird im LAN gesucht → gefundenen Heizstab bestätigen

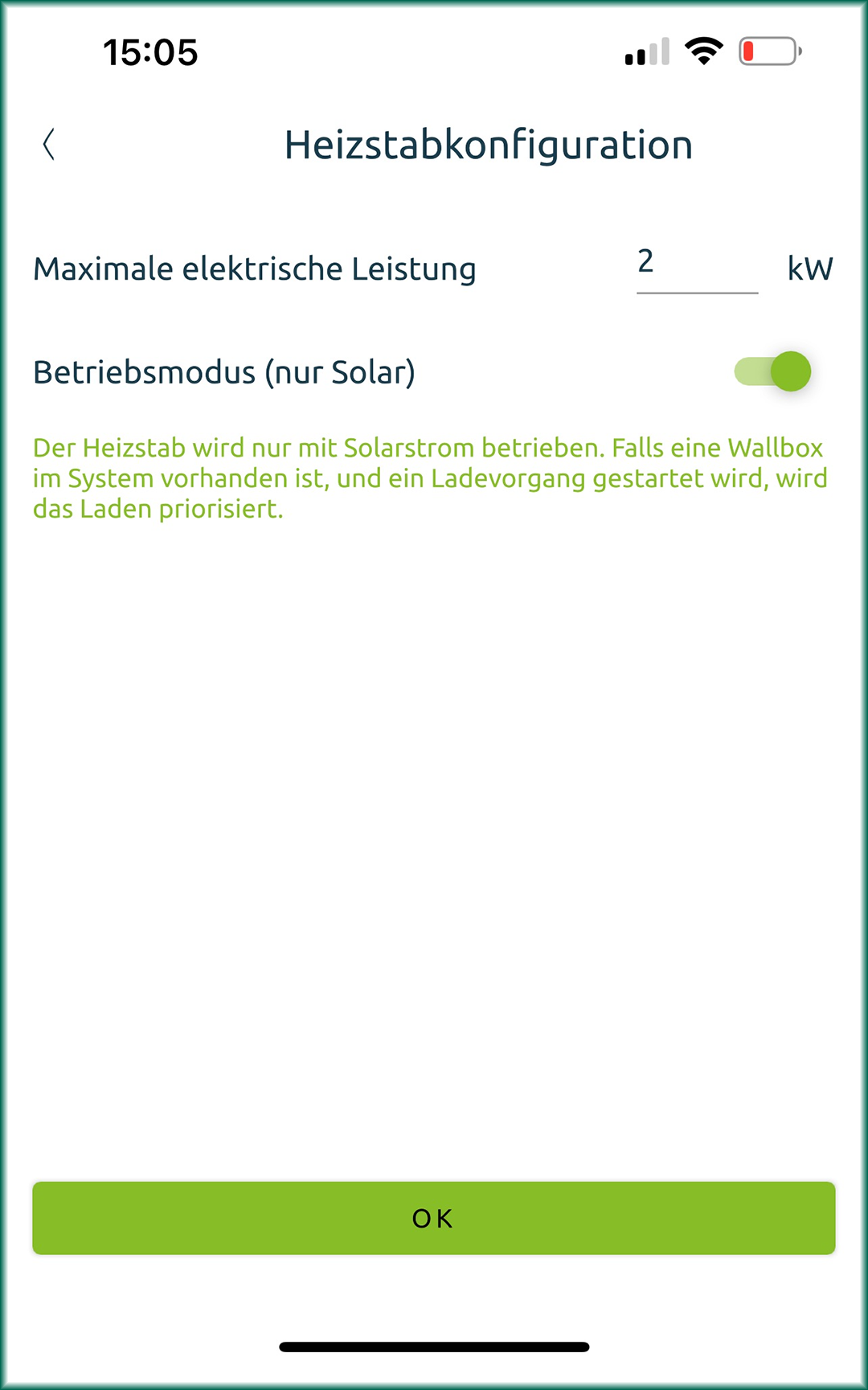

Anschließend muss die Leistung eingegeben werden und der Schieberegler “nur Solar” auf an gestellt werden.
Wenn der Schieberegler aus ist, dann wird der Heizstab nicht durch das HEMS gesteuert bzw. das HEMS macht keine Vorgaben und der Heizstab regelt sich nur internMit OK bestätigen → Die Einrichtung ist nun abgeschlossen
