Q.HOME EDRIVE A

Voraussetzungen

Consolinno Leaflet HEMS
Q.HOME EDRIVE A:
- Nur in Kombination mit Q.HOME HYB-G3 Wechselrichter

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

Q.HOME EDRIVE A

Anschluss (via Modbus)

Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.

Anleitung (via Modbus-TCP)

Einrichtung der Wallbox laut Herstelleranleitung
Modbus-TCP ist in der Wallbox selbst bereits aktiviert
Einrichtung der Wallbox in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:
1. Unter Wallbox “Qcells Q.HOME EDRIVEA (Standalone)” auswählen
2. Wallbox wird gesucht
3. Gefundene Wallbox bestätigen
4. Einrichtung der Wallbox ist abgeschlossen

Anleitung (via Wechselrichter)

Achtung: Der Q.HOME EDRIVE A wird in Kombination mit dem Q.HOME HYB-G3 Wechselrichter unterstützt. Die Kommunikation geschieht über Modbus-TCP, aber der Wechselrichter und die Wallbox müssen mit einem RS485 Kabel laut miteinander verbunden sein.

Einrichtung der Wallbox laut Herstelleranleitung - nur in Kombination mit Q.HOME HYB-G3 Wechselrichter

In der Qcells-App “Q.HOME ESS” müssen beim Wechselrichter folgende Einstellungen vorgenommen werden. Diese Einstellungen können durch das Installateurspasswort vorgenommen werden (Passwort kann bei Qcells angefragt werden)

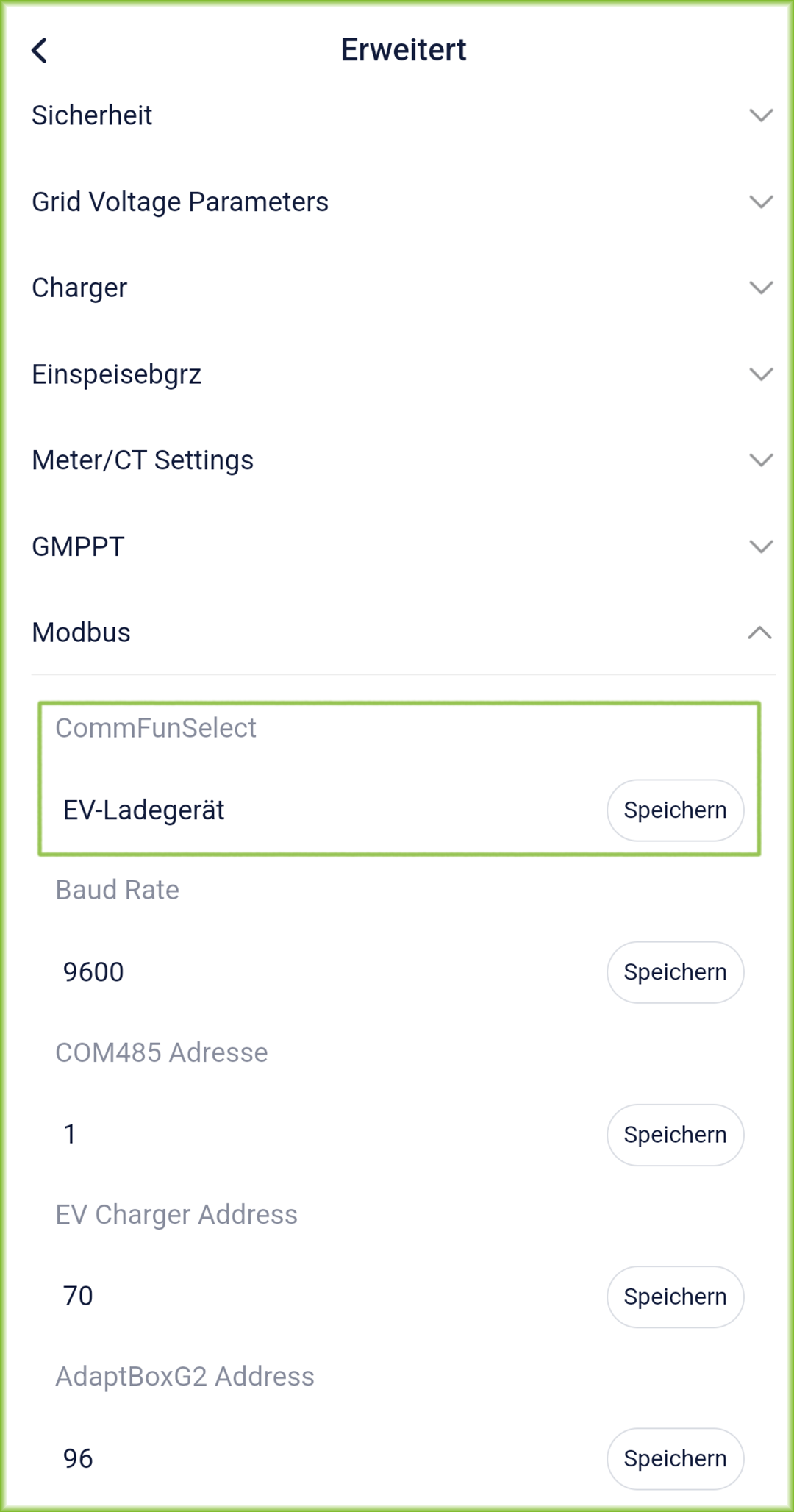

1. Modbus aktivieren:
  Ferneinstellungen → Einstellungen → Erweitert → Modbus
2. Baudrate ändern:
  9600
Einrichtung der Wallbox in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten
1. “Qcells EDRIVEA” wählen
2. Wallbox wird gesucht
3. Gefundene Wallbox bestätigen → Einrichtung ist abgeschlossen
