Qcells SM
Voraussetzungen
Consolinno Leaflet HEMS
Q.cells Smart Meter
Leaflet und Zähler müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!
Kompatible Geräte
Q.SAVE-G3 E-Meter 3P
Anschluss
Anleitung
Einrichtung und Verkabelung des Zählers laut Herstelleranleitung
Zähler per RS485 2-Drahtverbindung mit dem 14-poligen Anschluss am Leaflet HEMS verbinden und den zugehörigen Modbus Master mit der ID5 konfigurieren (Systemeinstellungen → Modbus-RTU → 14-poliger Stecker)

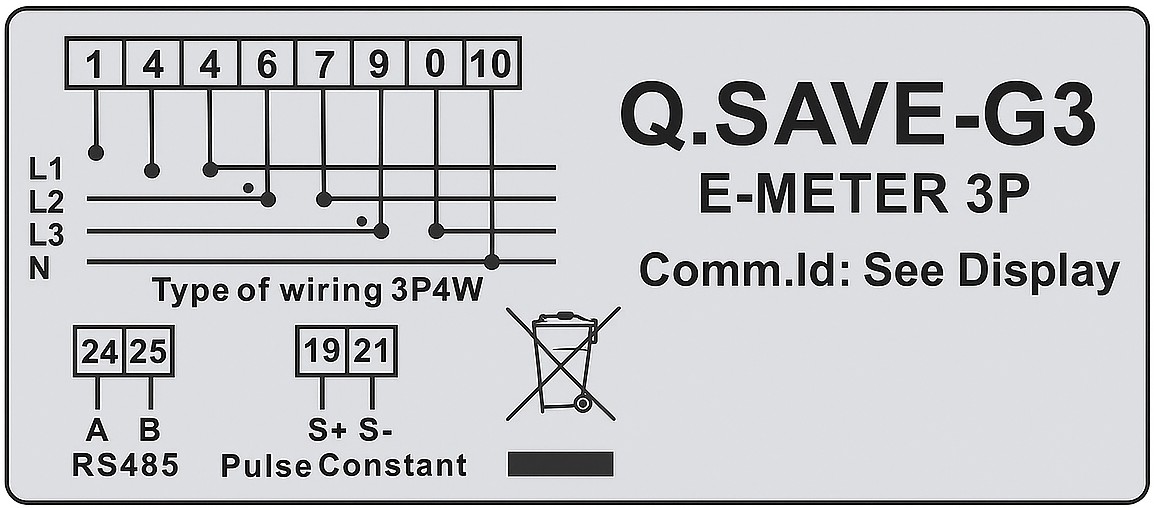

Verkabelung:
RS485 Anschluss A = 24
RS485 Anschluss B = 25
Falls der Modbus über RJ45 verwendet wird muss der Modbus Anschluss mit der ID3 hinzugefügt und anschließend konfiguriert werden (Systemeinstellungen → Modbus-RTU → RJ45 Stecker)
Modbus-RTU Master Einstellungen am Leaflet HEMS und am Zähler identisch einstellen (Baudrate, Parität, Datenbits), sonst ist keine Kommunikation möglich
Einrichtung des Smart Meters in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten, es gibt drei Möglichkeiten der Einrichtung:
Zähler am Netzanschlusspunkt (Smart Meter)
Zähler zur Digitalisierung von “Alt”-Wechselrichtern (Inverter)
Messung von Verbrauchern, wie Wärmepumpe (Consumer)
