R-Serie

Anleitung

1. Einrichtung und Verkabelung des Wechselrichters laut Herstelleranleitung

2. Modbus ID am Wechselrichter zwischen 1 und 10 einstellen

3. Modbus-RTU Verkabelung Wechselrichter mit Leaflet HEMS herstellen:

   1. am 14-poligen Leaflet HEMS Stecker RS485 A/B mit

   2. FoxESS Wechselrichter Verbindungstecker verwenden

4. In der HEMS-App Modbus konfigurieren

   1. Systemeinstellungen aufrufen → Modbus RTU öffnen

   2. Folgende Daten eintragen

      1. Baudrate: 9600

      2. Parität: Keine

      3. Datebits: 8

      4. Stopbits: 1

5. Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:

   1. Unter Stromzähler FoxESS R-Serie auswählen

   2. Suche nach dem Gerät wird gestartet

   3. Gerät wird erkannt und es wird angezeigt, mit welchem Anschluss es verbunden ist → dies bestätigen

   4. Gerät ist fertig eingerichtet

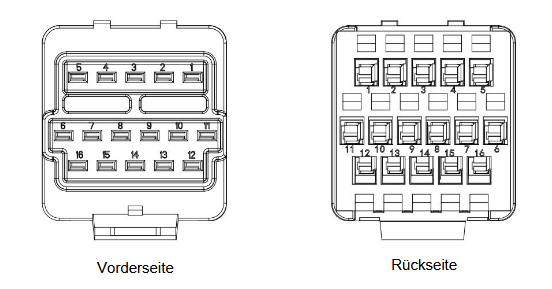

Pin-Belegung

WR Pin	Funktion	HEMS 14-polig RS485	HEMS RJ45 (SN >1000)
2	RS485_A1	A	Pin 1
3	RS485_B1	B	Pin 2
4	RS485_A2 (reserviert)	A	Pin 1
5	RS485_B2 (reserviert)	B	Pin 2

Alternativ Verwendung RJ45 RS485

1. Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden

2. Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden

3. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen

4. PIN-Belegung siehe Tabellen oben
