Raedian
Voraussetzungen
Consolinno Leaflet HEMS
Raedian Neo
Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Kompatible Geräte
Neo
Anschluss
Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.
Anleitung
Einrichtung der Wallbox laut Herstelleranleitung
Anbindung per LAN oder WLAN möglich
Für die Inbetriebnahme wird der aufgedruckte PIN-Code benötigt
Man benötigt zwei Hersteller Apps: Endkunden App und Raedian Install zur OCPP-Konfiguration
Raedian Endkunden-App: Zur grundsätzlichen Einrichtung gemacht
PIN Code bereithalten, Wallbox hinzufügen
Assistent folgen
WLAN hinzufügen (falls gewünscht)
Stromnetz und maximale Ladeleistung etc. einstellen
freies Laden einstellen (ohne RFID!)
Raedian Install-App (Installateur): Zur Einrichtung der OCPP-Datenverbindung
Für OCPP ist eine Mindestfirmware 2.0.6 nötig
Update über die App starten
Neustart der Wallbox durchführen

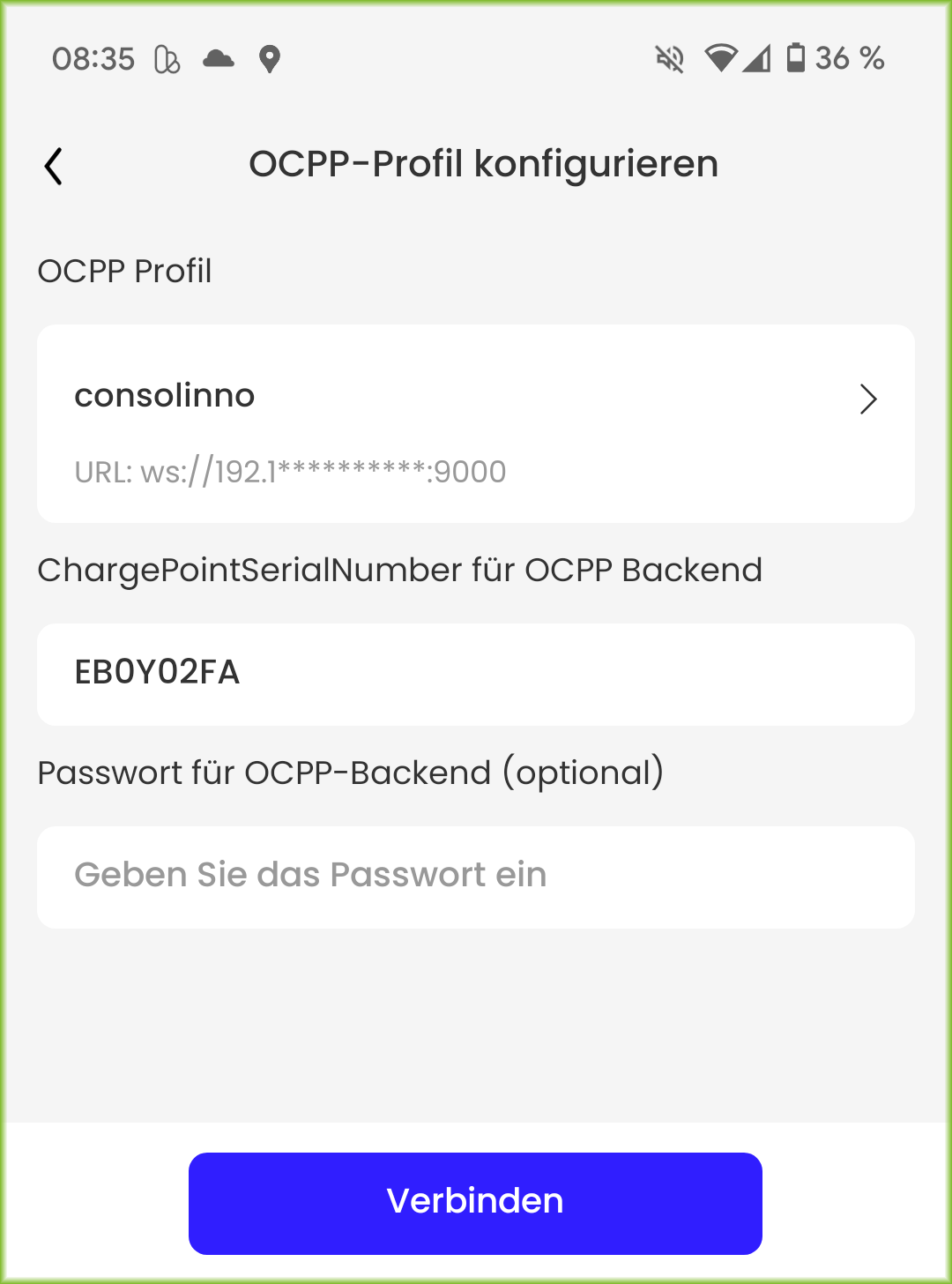

OCPP Backend eintragen
Es muss ein neues Profil für das Consolinno HEMS angelegt werden
Hierzu Leaflet HEMS IP-Adresse eintragen: ws://192.xxx.xxx:9000
Einrichtung der Wallbox in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten → Raedian Neo auswählen → Wallbox wird gesucht → gefundene Raedian bestätigen → fertig
