Roth

Voraussetzungen

Consolinno Leaflet HEMS
Roth mit WPR 2.0/2.1
Installateurszugang

Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

Kompatible Geräte

Roth mit WPR 2.0/2.1

Anschluss

Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x), ein Internetzugang für an LAN2/3 angeschlossene Geräte ist aber über das Hauptnetzwerk möglich.

Anleitung (Neue Integration)

Einrichtung laut Herstelleranleitung
Es muss ein Mindestfirmwarestand von V3.90.1 vorhanden sein - falls nicht FW-Update herunterladen und installieren (nur für leistungsgeregelte Wärmepumpen - kein fixspeed)
Anschluss LAN Kabel an der Wärmepumpe

Einrichtung in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten:
1. “AlphaInnotec SHI” auswählen → Das Netzwerk wird durchsucht
2. Gefundenes Gerät bestätigen
3. Einrichtung ist abgeschlossen

Anleitung (alte Integration mit kostenpflichtiger GLT-Lizenz)

Einrichtung laut Herstelleranleitung
Anschluss LAN Kabel an der Wärmepumpe

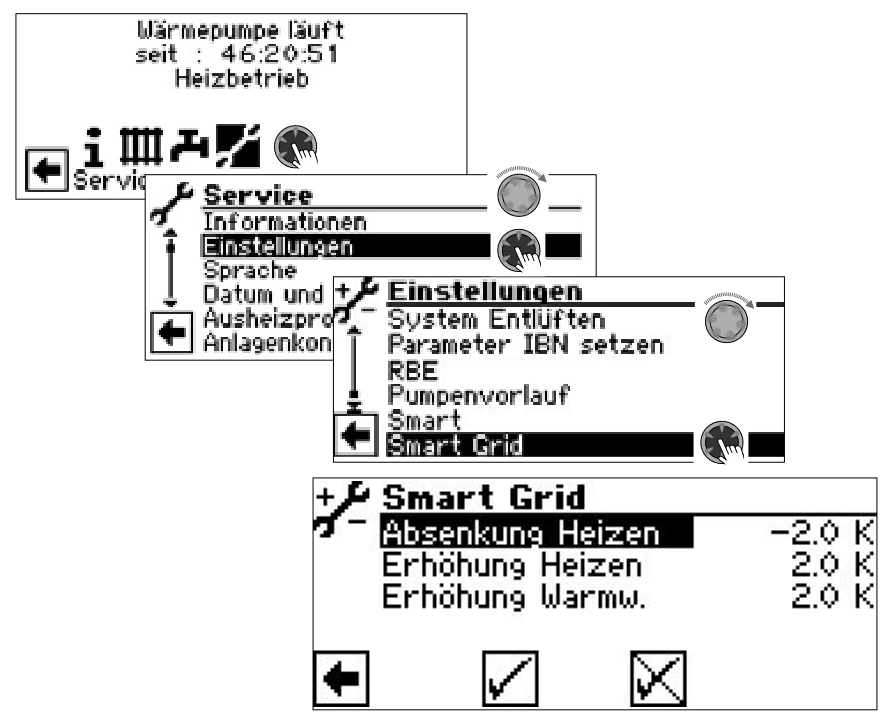

Menü öffnen
1. „Service - Einstellungen“ öffnen
2. Im Menüpunkt „Smart Grid“ auf “Ja” stellen
Die Einstellungen können auch über das Software-Tool vorgenommen werden. Hierzu muss der „Expertenmodus“ aktiviert werden (Optionen - Expertenmodus)

Einrichtung der Wärmepumpe in der Leaflet HEMS App per “Inbetriebnahme-Assistent” oder “Gerät manuell hinzufügen” starten
Wärmepumpe “alpha connect” aus der Liste auswählen → HEMS sucht die Wärmepumpe im Netzwerk → gefundene Wärmepumpe bestätigen → Konfiguration ist abgeschlossen
