Tinkerforge
Voraussetzungen
Consolinno Leaflet HEMS
WARP3 Charger
Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Kompatible Geräte
WARP3 Charger Smart
WARP3 Charger Pro
Anschluss
Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x).
Anleitung
Einrichtung der Wallbox laut Herstelleranleitung
Netzwerkverbindung bei Ersteinrichtung per LAN-Kabel herstellen
Webinterface aufrufen
IP-Adresse der Wallbox im Browser öffnenWLAN Verbindung einrichten (optional)
Unter Netzwerk → WLAN Verbindung Daten eintragen → speichern

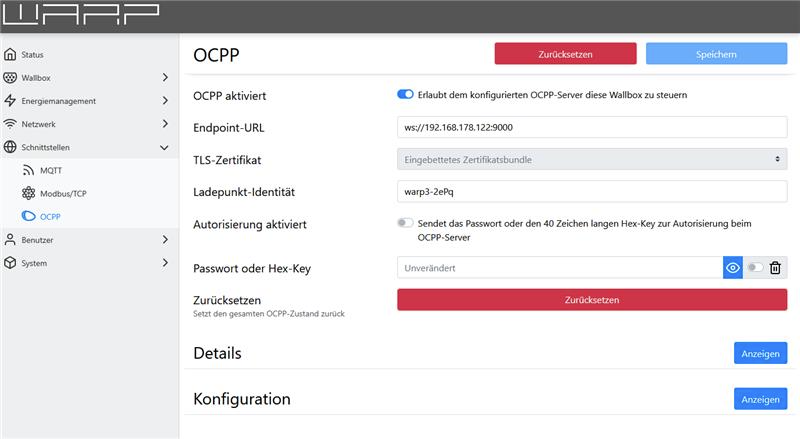

OCPP aktivieren
Dazu Menü Schnittstellen -> OCPP aufrufen und → OCPP toggle aktivieren
Endpoint URL: Hier HEMS IP-Adresse eintragen, z. B:
ws://192.168.178.122:9000Keine weiteren Einträge vornehmen
Speichern
Einrichtung der Wallbox in der Leaflet HEMS App per “Inbetriebnahme-Assistent” starten → Wallbox → Warp3 Charger auswählen → Wallbox wird gesucht → gefundene OCPP Wallbox bestätigen → fertig
