Voraussetzungen

Consolinno Leaflet HEMS
ABL Wallbox

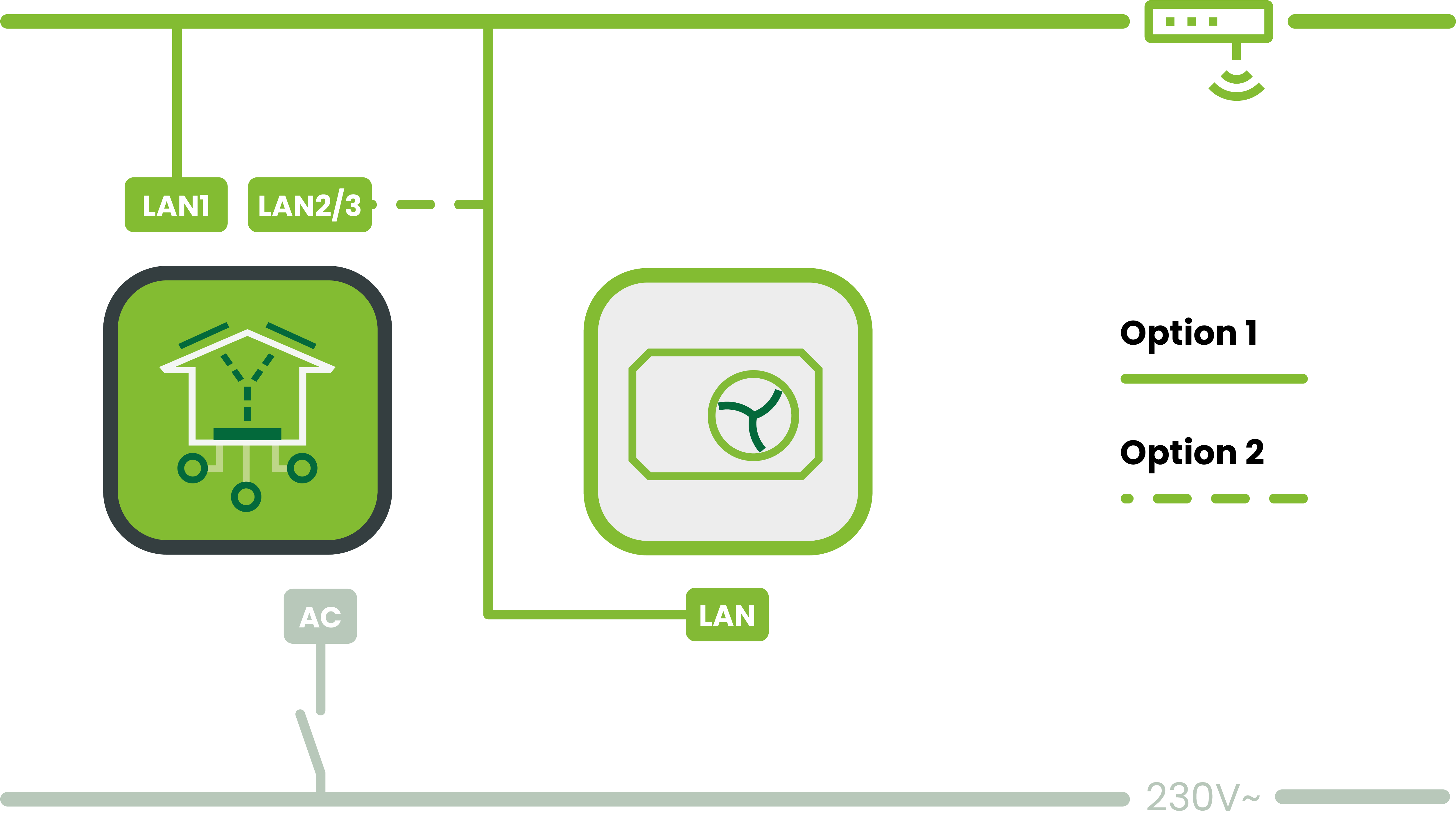

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

emH3
em4

Anschluss

Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x).

Anleitung em4

Installation und Einrichtung des Geräts nach Herstelleranleitung.
Verbinde die Wallbox mit dem Heimnetzwerk (LAN).
Rufe das Backend der Wallbox über die IP-Adresse im Browser auf (siehe Liste der Netzwerkgeräte im Router).
- Klicke auf „Rollenwechsel“ und wähle „Installer“.
- Konfiguriere den Ladepunkt:
  - Menü Produkte → Installation → Produkt auswählen → Stromobergrenze setzen.
- Aktiviere OCPP:
  - Menü Konnektivität → OCPP → Trage das Leaflet HEMS Backend ein (ws://192.168.178.XXX:9000).
  - Setze keine weiteren Einstellungen. Speichere.
- Konfiguriere OCPP:
  - Menü Betrieb → OCPP-Konfiguration → Aktiviere „freies Laden“ und „freies Laden, falls offline“.
- Stelle das Lastmanagement ein:
  - Menü Betrieb → Last-Management → Auf „Statisch“ stellen (Grundeinstellung).
- Setze die Systemzeit:
  - Menü Betrieb → Allgemein → Setze die korrekte aktuelle Uhrzeit (Voraussetzung für erfolgreiche OCPP-Kommunikation).
Füge die Wallbox in der Leaflet HEMS App per Installationsassistent hinzu.

Anleitung emh3

Installation und Einrichtung des Geräts nach Herstelleranleitung.
Verbinde die Wallbox mit dem Heimnetzwerk (LAN).
Rufe das Backend der Wallbox über die IP-Adresse im Browser auf.
- Klicke auf „Rollenwechsel“ und wähle „Installer“.
- Konfiguriere den Ladepunkt:
  - Menü Produkte → Installation → Produkt auswählen.
  - Typ des Limits: OCPP basiert.
  - Stromobergrenze setzen.
  - Fallbackwert setzen (z. B. 12A).
  - Startwert setzen (z. B. 12A).
- Aktiviere OCPP:
  - Menü Konnektivität → OCPP → Trage das Leaflet HEMS Backend ein (ws://192.168.178.XXX:9000).
  - Setze keine weiteren Einstellungen. Speichere.
- Konfiguriere OCPP:
  - Menü Betrieb → OCPP-Konfiguration → Aktiviere „freies Laden“ und „freies Laden, falls offline“.
- Stelle den Betriebsmodus ein:
  - Menü Betrieb → Allgemein → Betriebsmodus auf „Online - backend mode“ einstellen.
- Stelle das Lastmanagement ein:
  - Menü Betrieb → Last-Management → Regelalgorithmus auf „Laststeller Standard (6A Mindestladestrommenge)“ einstellen.
- Setze die Systemzeit:
  - Menü Betrieb → Allgemein → Setze die korrekte aktuelle Uhrzeit (Voraussetzung für erfolgreiche OCPP-Kommunikation).
Füge die Wallbox in der Leaflet HEMS App per Installationsassistent hinzu.
