Voraussetzungen
Consolinno Leaflet HEMS
a-TroniX Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
AX Hybridpower 3ph
Anschluss
Anleitung
Installiere und richte den Wechselrichter laut Herstelleranleitung ein
Bereite das Netzwerkkabel vor:
Schneide den Stecker ab
Spleiße das Kabel auf
Schließe die RS485-Verbindung her:
Verwende den 14-poligen Stecker des Leaflet HEMS (RS485A, RS485B)
Empfohlen: Diese Variante ist zuverlässigerAlternativ: Nutze den RJ45-Stecker (T568A/B)
Blauer Draht an PIN 1 (RS485B)
Weiß/blauer Draht an PIN 2 (RS485A)
Am a-TroniX-Wechselrichter den Verbindungstecker für RS485 Modbus-RTU verwenden

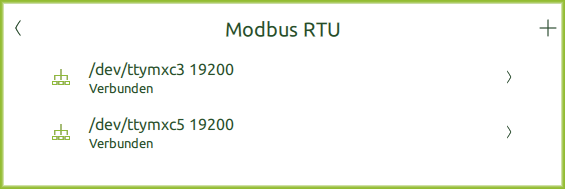

Lösche ggf. den Modbus RTU Master „3“ (RJ45-Stecker) in den Einstellungen, falls vorhanden (an dieser Schnittstelle kann kein weiteres Gerät betrieben werden)
Starte den HEMS App Einrichtungsassistenten und wähle unter Stromzähler: A-TroniX AX
Bestätige den erkannten Anschluss
Die Einrichtung ist abgeschlossen

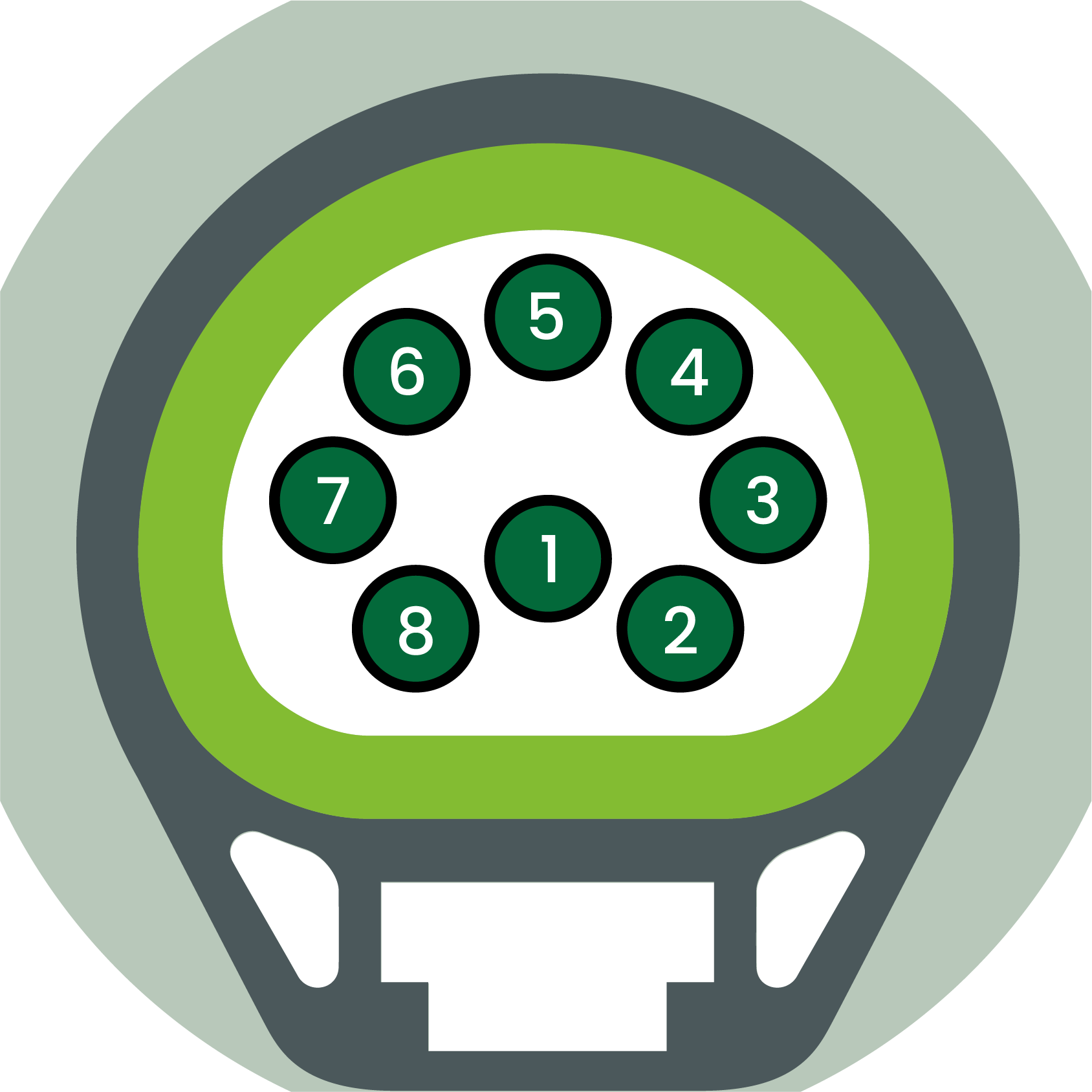

Pin-Belegung:
Pin | Funktion | HEMS | HEMS | |
|---|---|---|---|---|
1 | RS485_A | Pin 5 | Pin 1 |  |
2 | RS485_B | Pin 4 | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A | |||
5 | GND | |||
6 | GND | |||
7 | RY_ CON | |||
8 | +12V |
