Anschluss

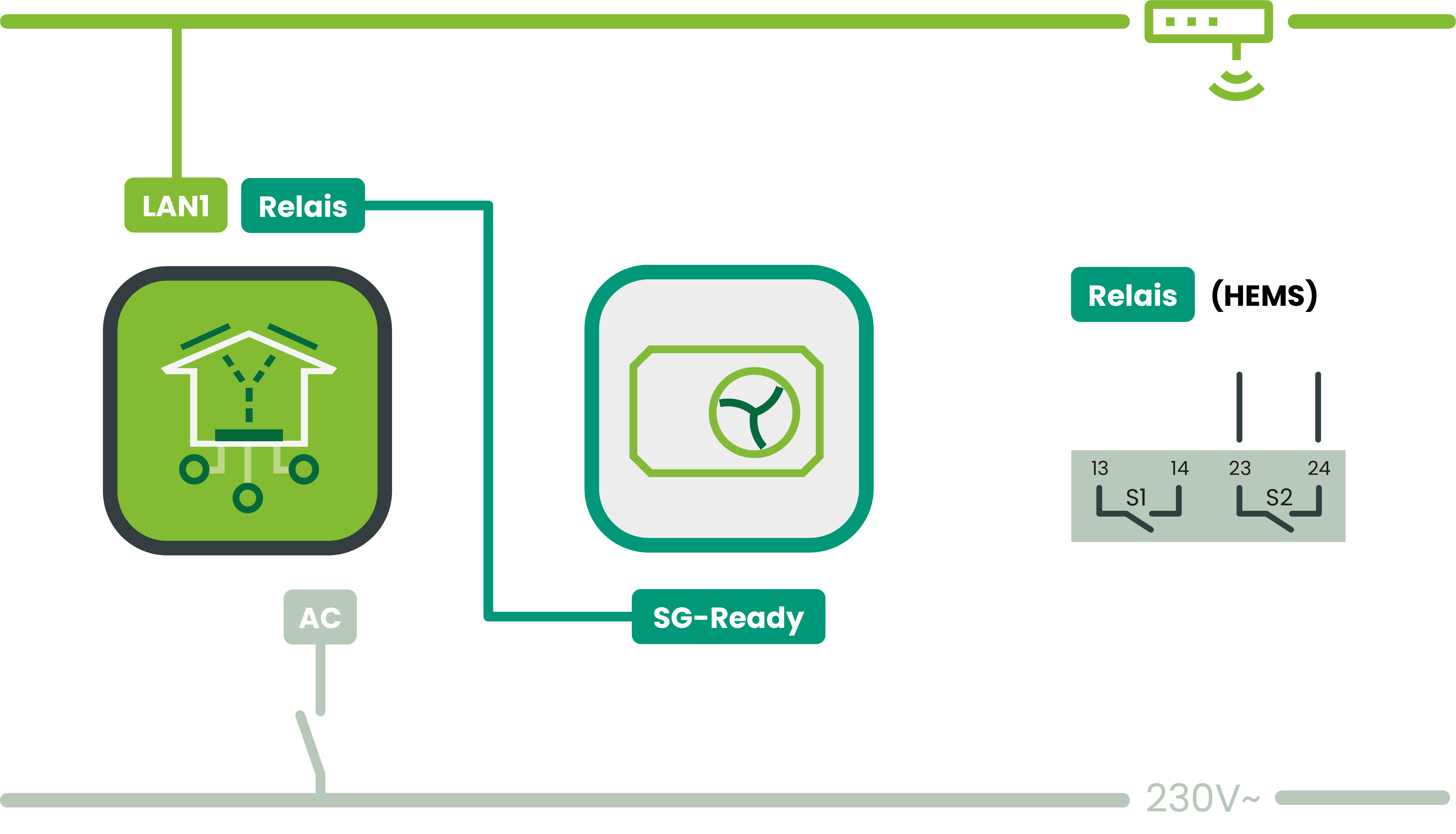

Verkabelung muss nach Herstelleranleitung der Wärmepumpe erstellt werden, am Leaflet dazu Relais S2 und S1 verwenden. Hier zwei Beispiele:

Vorwort

Mit dieser Integration lassen sich beide SG-Ready Standards 1.0 und 1.1 umsetzen. Die zwei Hauptunterschiede sind dabei Wegfall Modus 4 “hoch” und statt eines starren Abschaltbefehls ist eine Dimmung im §14a Fall vorgesehen. Bitte vor Konfiguration informieren, welchen Standard die angeschlossene Wärmepumpe ermöglicht.

Anleitung

1. Installation und Einrichtung der Wärmepumpe laut Herstelleranleitung

2. Verkabele die SG-Ready-Schnittstelle der Wärmepumpe gemäß Herstelleranleitung

3. Konfiguriere die PV-Einstellungen der Wärmepumpe

4. Schließe die Wärmepumpe über Relais S1/S2 an das Leaflet HEMS an

5. Öffne die Leaflet HEMS App

   1. Füge das SG-Ready-Interface hinzu

   2. Wähle Standard 1.0 oder 1.1 aus

   3. Aktiviere die Optimierung und gib die Wohnfläche sowie die maximale elektrische Leistung (in kW) an (nicht die thermische Leistung)

      • Beispiel: Die Wärmepumpe erreicht 8 kW thermisch, benötigt dafür aber nur 3 kW elektrisch

6. Schließe die Installation ab. Der Status der Wärmepumpe wird in der Leaflet HEMS App angezeigt

Hinweise zur SG-Ready-Funktion

• Die Steuerung erfolgt durch den Consolinno Optimierer nach SG-Ready-Spezifikation auf Basis der aktuellen PV-Leistungswerte.

• Die SG-Ready-Verkabelung ist modellspezifisch (4-Draht-Verbindung zu S1/S2 am Leaflet HEMS).

• Regler- bzw. softwareseitig sind meist Konfigurationen für den PV-optimierten Betrieb erforderlich.

• Bei manchen Modellen muss die SG-Ready-Funktion durch den Installateur oder Hersteller freigeschaltet werden.

• Für viele Modelle sind Detailverkabelungspläne verfügbar: Schaltpläne

SG-Ready 1.1 Betriebszustände

SG-Ready 1.0 Betriebszustände
