Device DvModbusIR

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Device DvModbusIR

Leaflet und Lesekopf müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!

Kompatible Geräte

  • DvModbusIR

Anschluss

Anleitung

  1. Installation und Einrichtung des DvModbusIR nach Herstelleranleitung

  2. Positioniere den Lesekopf am EVU-Zähler

    1. Prüfe, ob die grüne LED am Lesekopf ca. alle 2 s blinkt (Werteempfang)

    2. Rote LED blinkt, wenn das Leaflet HEMS Werte abruft

  3. Aktiviere die Infoausgabe am EVU-Zähler (ggf. PIN eingeben). Kontaktiere den Messstellenbetreiber, falls nötig

  4. Verbinde den Lesekopf per RS485 4-Draht mit dem 14-poligen Anschluss am Leaflet HEMS

    1. A/B müssen vertauscht werden (siehe Tabelle)

    2. Kabelfarben:
      - gelb: 5 V
      - braun: GND
      - weiß: RS485 B+ → A
      - grün: RS485 A- → B

  5. Stelle identische Modbus-RTU Master Einstellungen am Leaflet HEMS und am Lesekopf ein (Systemeinstellungen → Modbus-RTU)

    1. Baudrate: 19200

    2. Parität: gerade

    3. Datenbits: 8

    4. Stoppbits: 1

  1. Richte den Zähler in der Leaflet HEMS App ein:

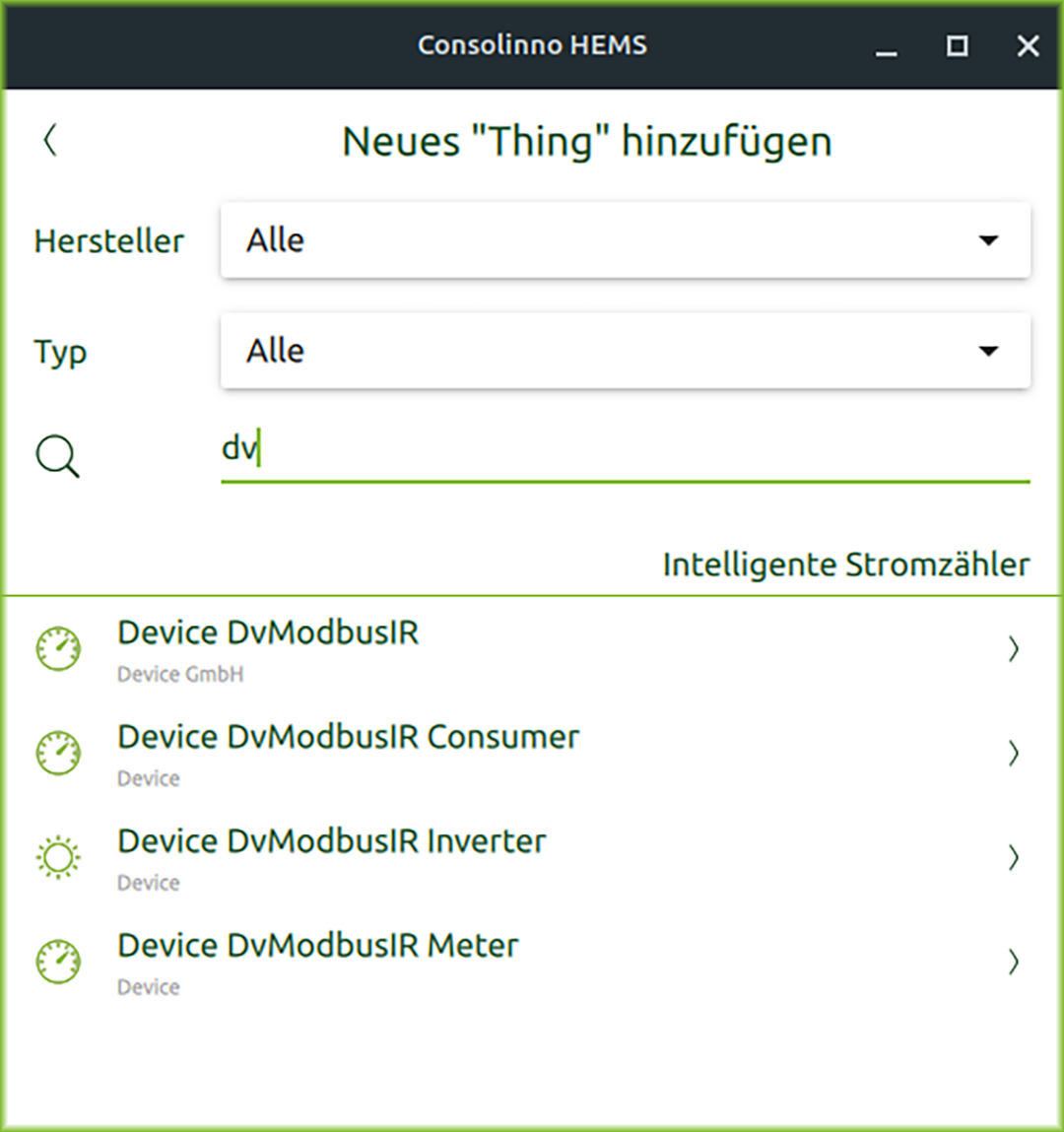

    1. Starte den Inbetriebnahme-Assistenten oder wähle Gerät manuell hinzufügen (Schraubenschlüssel → Inbetriebnahme → Gerät manuell hinzufügen)

    2. Wähle die gewünschte Zählerfunktion (Meter, Inverter, Consumer)

    3. Der oberste Eintrag ist nur für den Sonderfall Mieterstrom


Farbe

Funktion

14-pol HEMS

gelb

+

5V

braun

-

GND

weiß

RS485 B+

A

grün

RS485 A-

B
