E3DC
Voraussetzungen
Consolinno Leaflet HEMS
E3/DC E3/DC S10 Hauskraftwerk inkl. Wechselrichtteurszugang surgangAzirrung von Mod von Modbusbus
Leaflet und der Wechselrichter müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Wechselrichter direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
Kompatible Geräte
S10 Hauskraftwerke
Anschluss
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
Installation und Einrichtung des Hauskraftwerks und Wechselrichters laut Herstelleranleitung

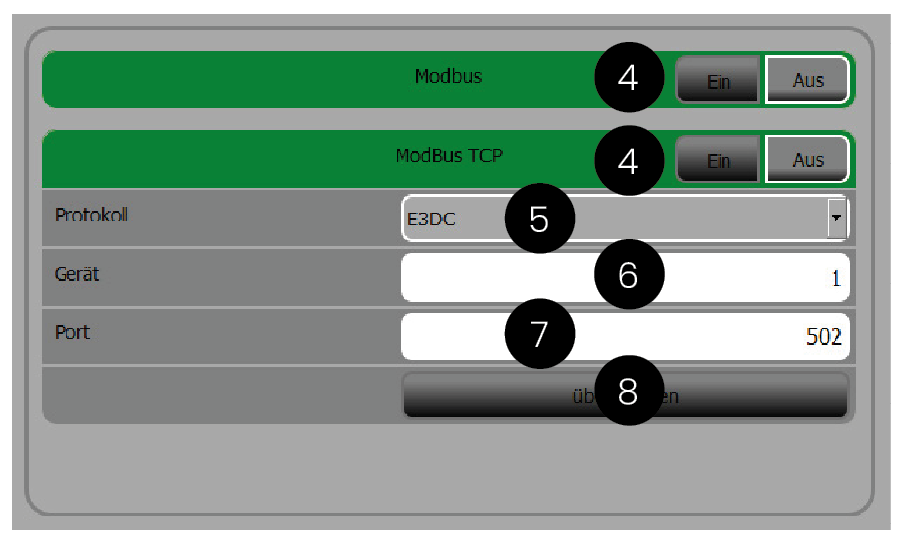

Öffne am Hauskraftwerk das Menü Smart Funktionen → Smart Home
Öffne das Untermenü Modbus
Setze Modbus und Modbus-TCP auf Ein
Setze Protokoll auf E3DC
Stelle Gerät auf 1
Stelle Port auf 502
Wähle Übernehmen, um die Einstellungen zu speichern
Starte die Einrichtung des Wechselrichters in der Leaflet HEMS App per Inbetriebnahme-Assistent oder Gerät manuell hinzufügen
