EVBox
Voraussetzungen
Consolinno Leaflet HEMS
EVBox Elvi mit OCPP
Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Kompatible Geräte
Elvi
Anschluss
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
Installation und Einrichtung der Wallbox laut Herstelleranleitung
Konfiguriere das Netzwerk:
Öffne die EVBox Connect App
Verbinde die Wallbox per Bluetooth mit der App
Richte das WLAN in der App ein
Aktiviere OCPP:
Starte den Installationsmodus (Sicherheitscode siehe Unterlagen)

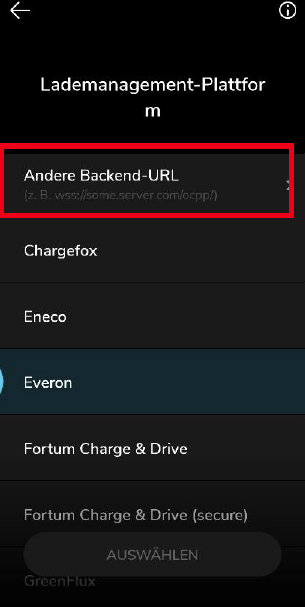

Öffne den Menüpunkt Lademanagement-Plattform
Wähle Andere Backend-URL
Gib die Backend-IP ein: ws://192.xxx.xxx:9000
Speichere die Einstellungen
Deaktiviere RFID (empfohlen):
Öffne Zugangskontrolle Ladestation
Setze Mit Karte/Schlüsselanhänger auf deaktiviert
Integriere die Wallbox in der Leaflet HEMS App:
Starte den Inbetriebnahme-Assistent
Wähle EVBox Elvi
Bestätige die gefundene Wallbox
