FoxESS / Chint
Voraussetzungen
Consolinno Leaflet HEMS
FoxESS Smart Meter
Leaflet und Zähler müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!
Kompatible Geräte
DTSU666
Anschluss
Anleitung
Installation und Einrichtung des Zählers nach Herstelleranleitung

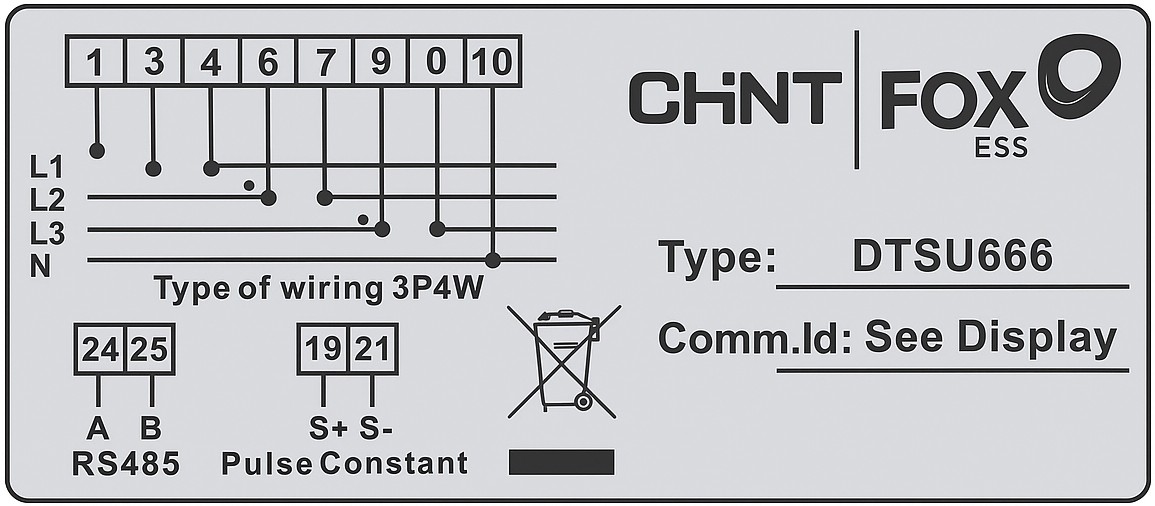

Verbinde den Zähler per RS485 (2-Draht) mit dem 14-poligen Anschluss am Leaflet HEMS
RS485 Anschluss A auf Pin 24
RS485 Anschluss B auf Pin 25
Konfiguriere im Leaflet HEMS den Modbus-Master mit der ID 5 (Systemeinstellungen → Modbus-RTU → 14-poliger Stecker)
Falls du den Modbus über RJ45 verwendest, füge den Modbus-Anschluss mit der ID 3 hinzu und konfiguriere ihn (Systemeinstellungen → Modbus-RTU → RJ45 Stecker)
Stelle sicher, dass die Modbus-RTU-Master-Einstellungen (Baudrate, Parität, Datenbits) am Leaflet HEMS und am Zähler identisch sind
Richte das Smart Meter in der Leaflet HEMS App mit dem Inbetriebnahme-Assistenten ein
Zähler am Netzanschlusspunkt (Smart Meter)
Zähler zur Digitalisierung von Alt-Wechselrichtern (Inverter)
Messung von Verbrauchern wie Wärmepumpe (Consumer)
