Fox ESS H3
Voraussetzungen
Consolinno Leaflet HEMS
FoxEss Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
AIO-H3
H3
Anschluss (Option 1 empfohlen)
Anleitung
Installation und Einrichtung des Wechselrichters nach Herstelleranleitung
Stelle sicher, dass die Modbus-ID am Wechselrichter auf einen Wert zwischen 1 und 10 eingestellt ist
Verbinde den Wechselrichter mit dem Leaflet HEMS über Modbus-RTU
Nutze am 14-poligen Leaflet HEMS Stecker die Anschlüsse RS485 A/B
Verbinde diese mit dem Fox ESS Wechselrichter (Pin 1/2, siehe Tabelle „Pin-Belegung“)
Starte die Einrichtung in der Leaflet HEMS App
Wähle das gefundene Leaflet aus
Lösche ggf. den bestehenden Modbus-RTU Master „14-poliger Stecker“

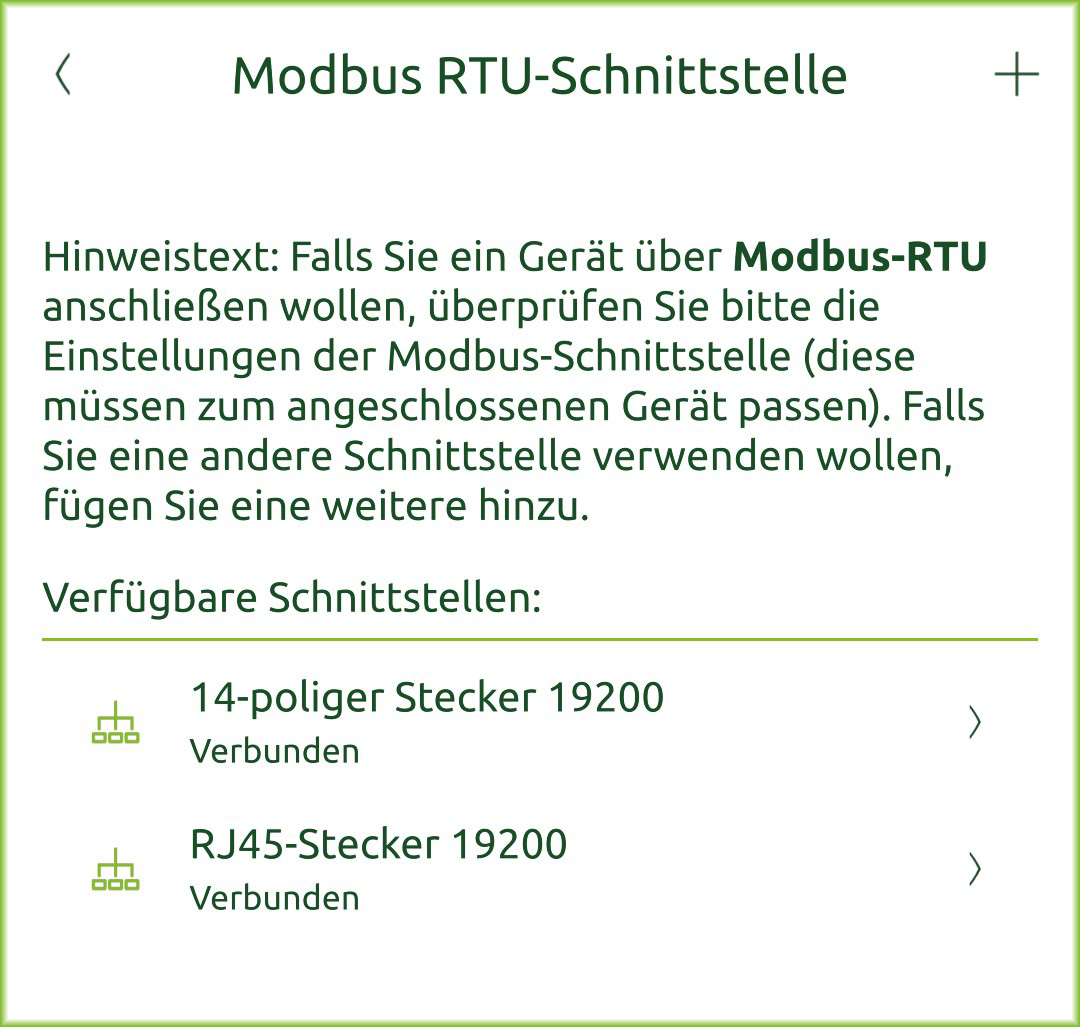

Öffne die Systemeinstellungen → Modbus-RTU
Wähle 14-poliger Stecker aus und lösche diesen Eintrag
Hinweis: Am 14-poligen Anschluss kann über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent

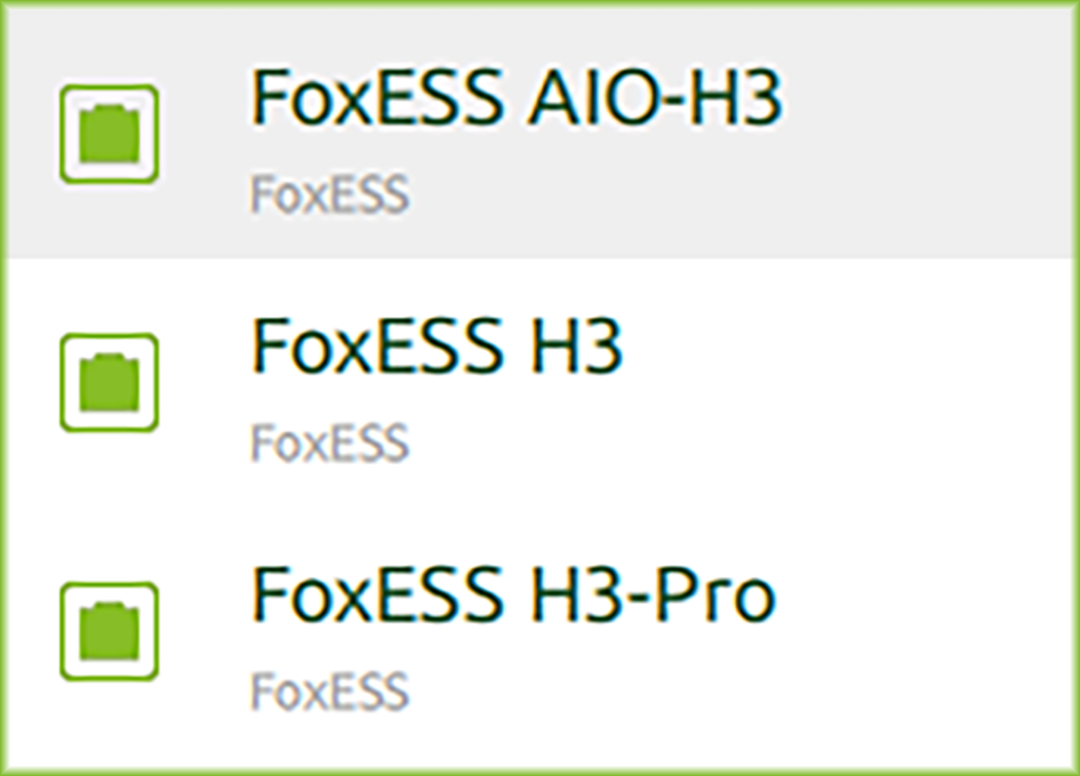

Wähle unter Stromzähler das korrekte Fox ESS Modell aus
Bestätige das erkannte Gerät und den Anschluss
Die Einrichtung ist abgeschlossen

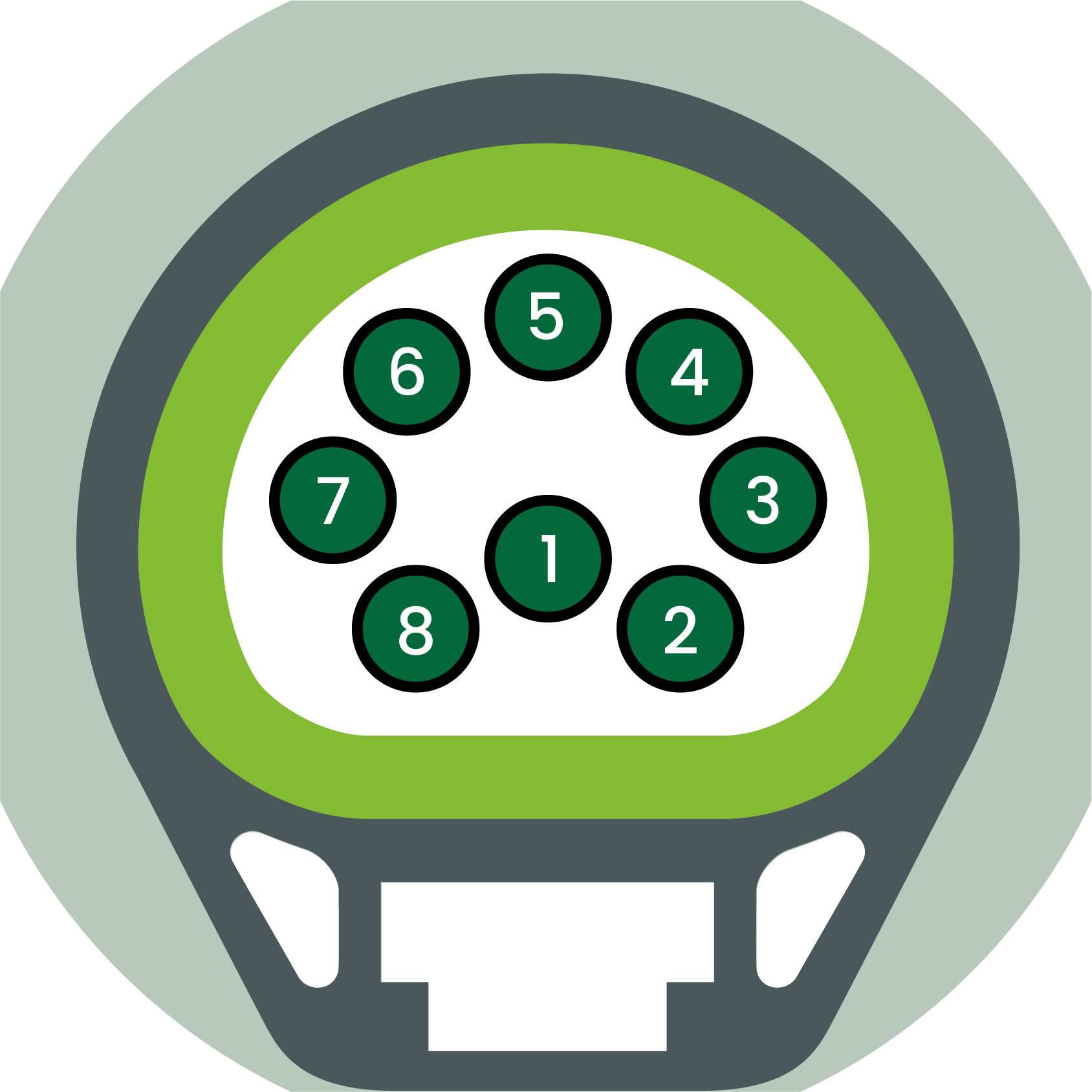

Pin-Belegung
H3 Pin | Funktion | HEMS | HEMS RJ45 RS485 | FoxESS |
|---|---|---|---|---|
1 | RS485_A | A | Pin 1 |  |
2 | RS485_B | B | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A |
