Fox ESS H3 Pro
Voraussetzungen
Consolinno Leaflet HEMS
FoxEss Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
H3 Pro

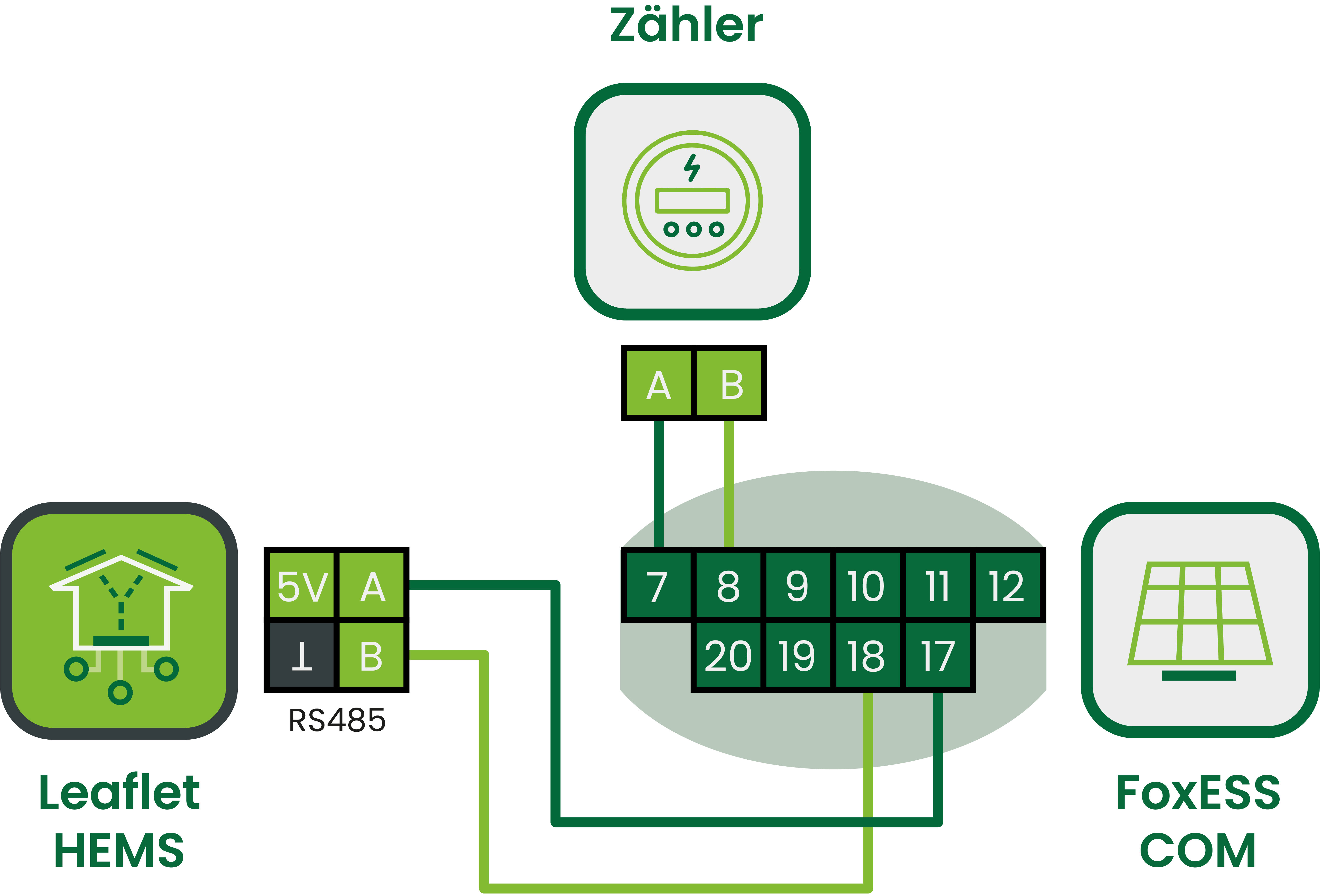

Anschluss (Option 1 empfohlen)
Anleitung
Installation und Einrichtung des Wechselrichters laut Herstelleranleitung
Stelle die Modbus-ID am Wechselrichter auf 247
Verbinde den Wechselrichter mit dem Leaflet HEMS über Modbus-RTU:
Nutze am 14-poligen Leaflet HEMS Stecker die Anschlüsse RS485 A/B
Verwende am Fox ESS Wechselrichter die Pins 17/18 (siehe Tabelle)
Starte die Einrichtung mit der Leaflet HEMS App
Wähle das gefundene Leaflet aus

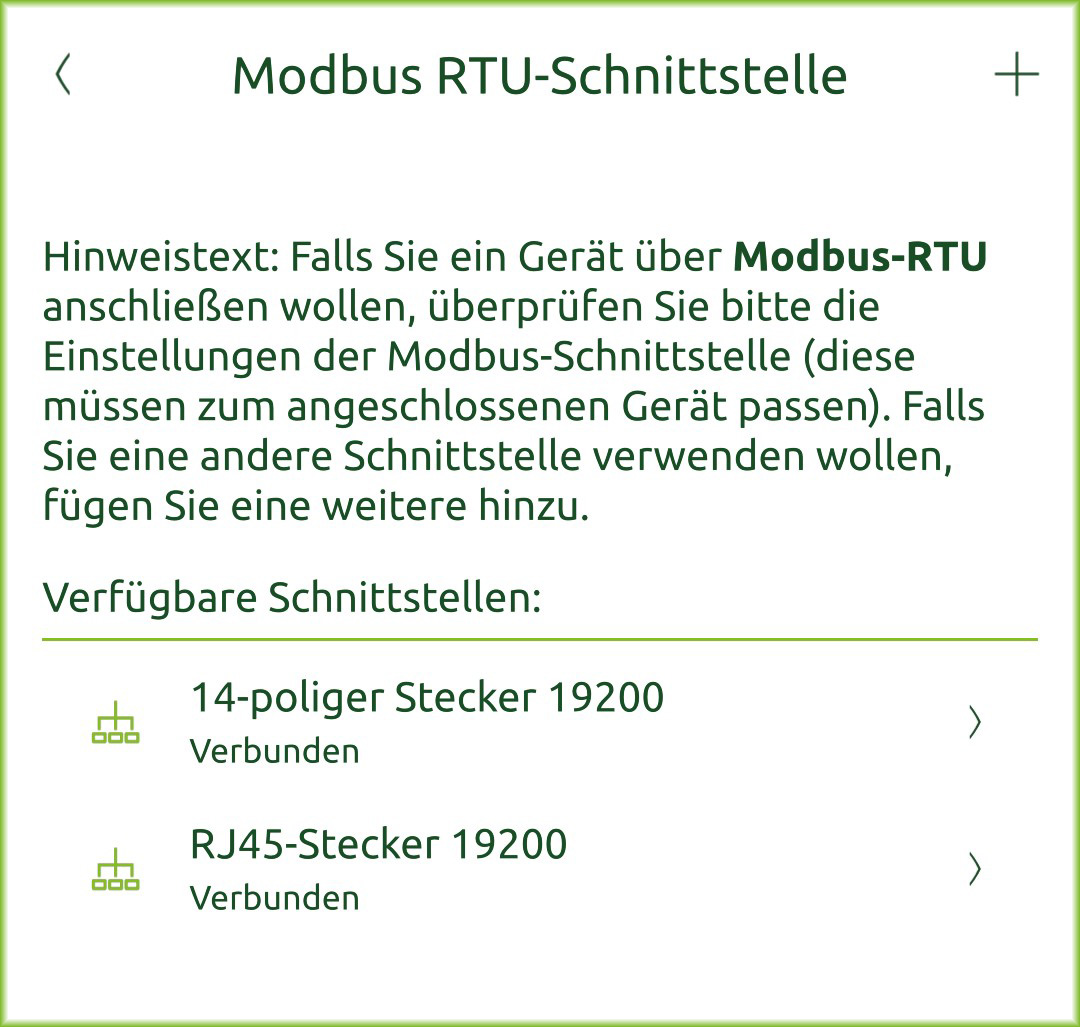

Lösche ggf. den Modbus-RTU Master “14-poliger Stecker”:
Öffne Systemeinstellungen → Modbus-RTU
Wähle 14-poliger Stecker und lösche diesen
Hinweis: Am 14-poligen Anschluss kann kein weiteres Modbus-RTU Gerät per Daisy Chain angeschlossen werden
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:

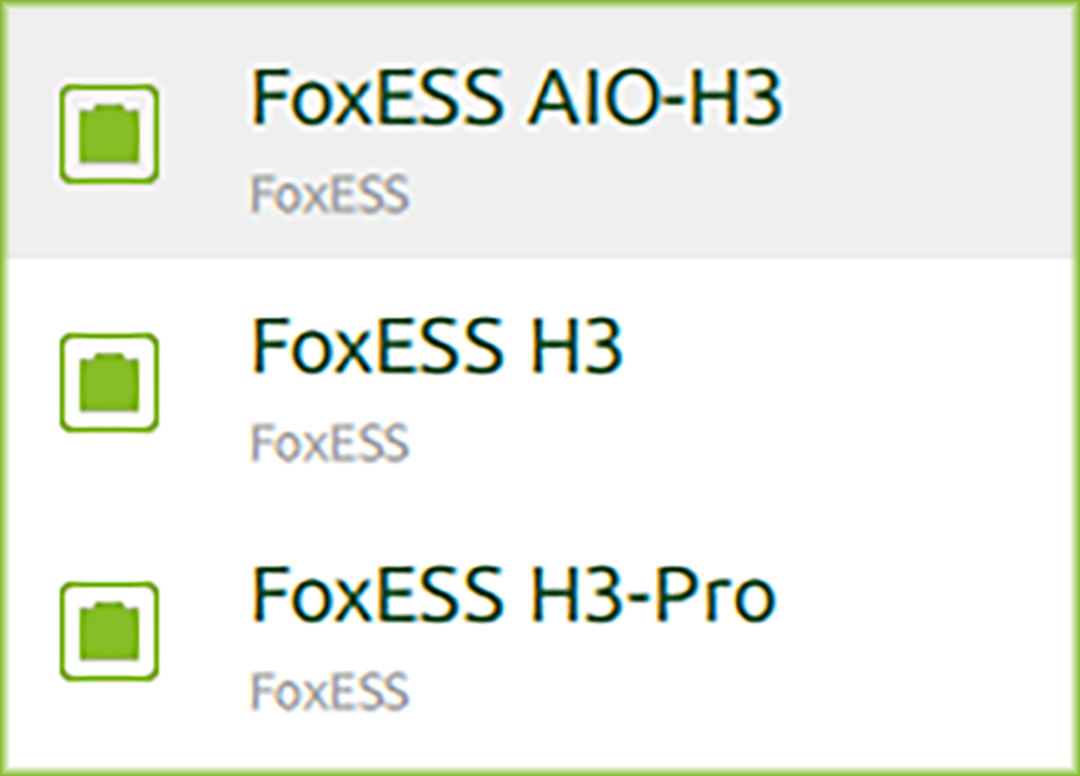

Wähle unter Stromzähler Fox ESS H3 Pro
Bestätige das erkannte Gerät und den Anschluss
Die Einrichtung ist abgeschlossen
Pin-Belegung
H3 | Funktion | HEMS | HEMS | H3 Pro |
|---|---|---|---|---|
7 | Messgerät 485+ |  | ||
8 | Messgerät 485- | |||
17 | RS485_A | A | Pin 1 | |
18 | RS485_B | B | Pin 2 |
Alternativ: Verwendung RJ45 RS485
Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden.
Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen. PIN-Belegung siehe Tabellen oben.
