Fox ESS H3 Smart
Voraussetzungen
Consolinno Leaflet HEMS
Fox ESS Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
H3 Smart
H3-M
P3-S
Anschluss (14-poliger Stecker empfohlen)

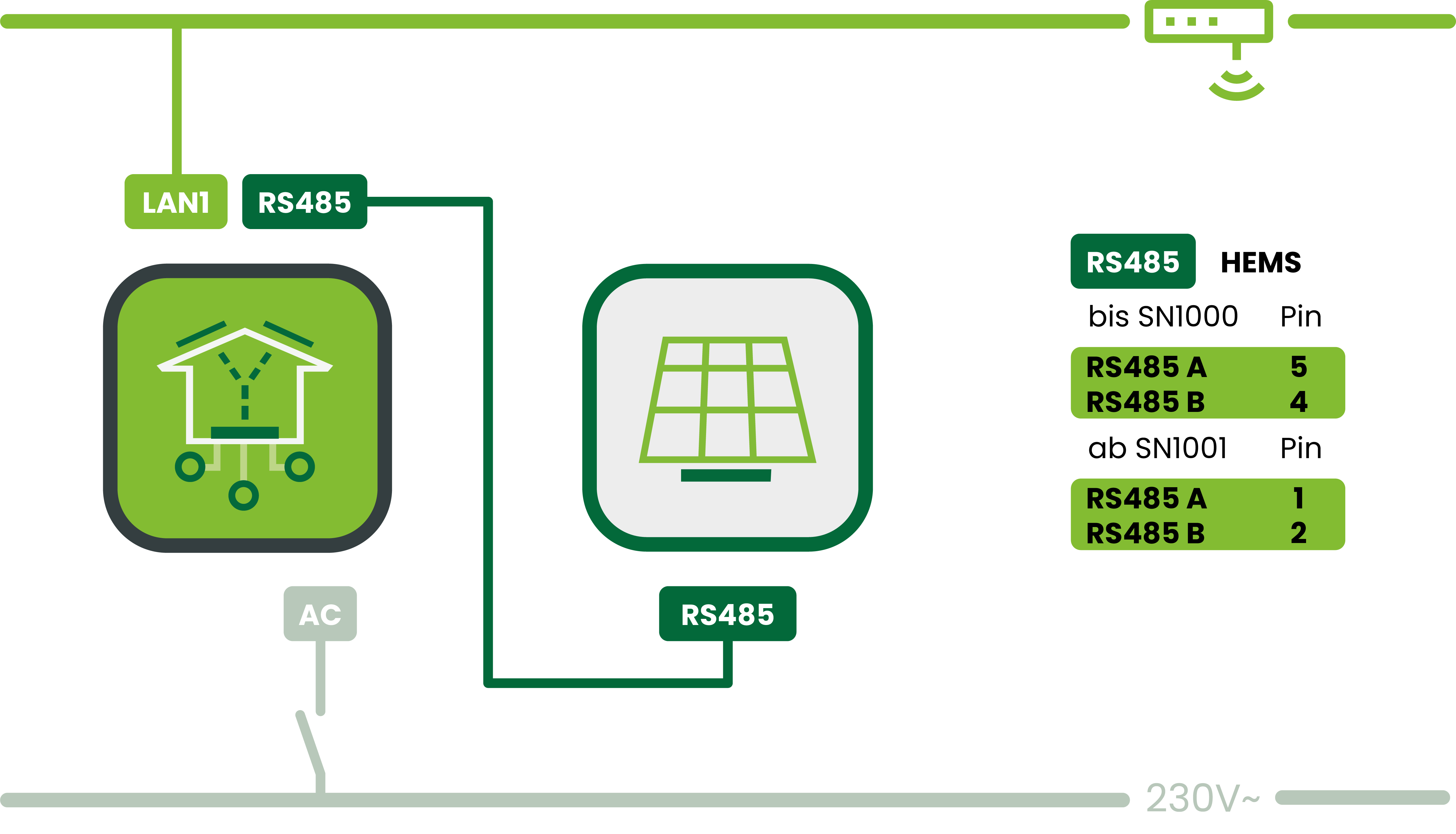

Anschluss RJ45 RS485 (alternativ)
Anleitung
Installation und Einrichtung des Wechselrichters nach Herstelleranleitung
Stelle die Modbus-ID am Wechselrichter auf 247
Verbinde den Wechselrichter mit dem Leaflet HEMS:
Verwende den 14-poligen Leaflet HEMS Stecker (RS485_A, RS485_B)

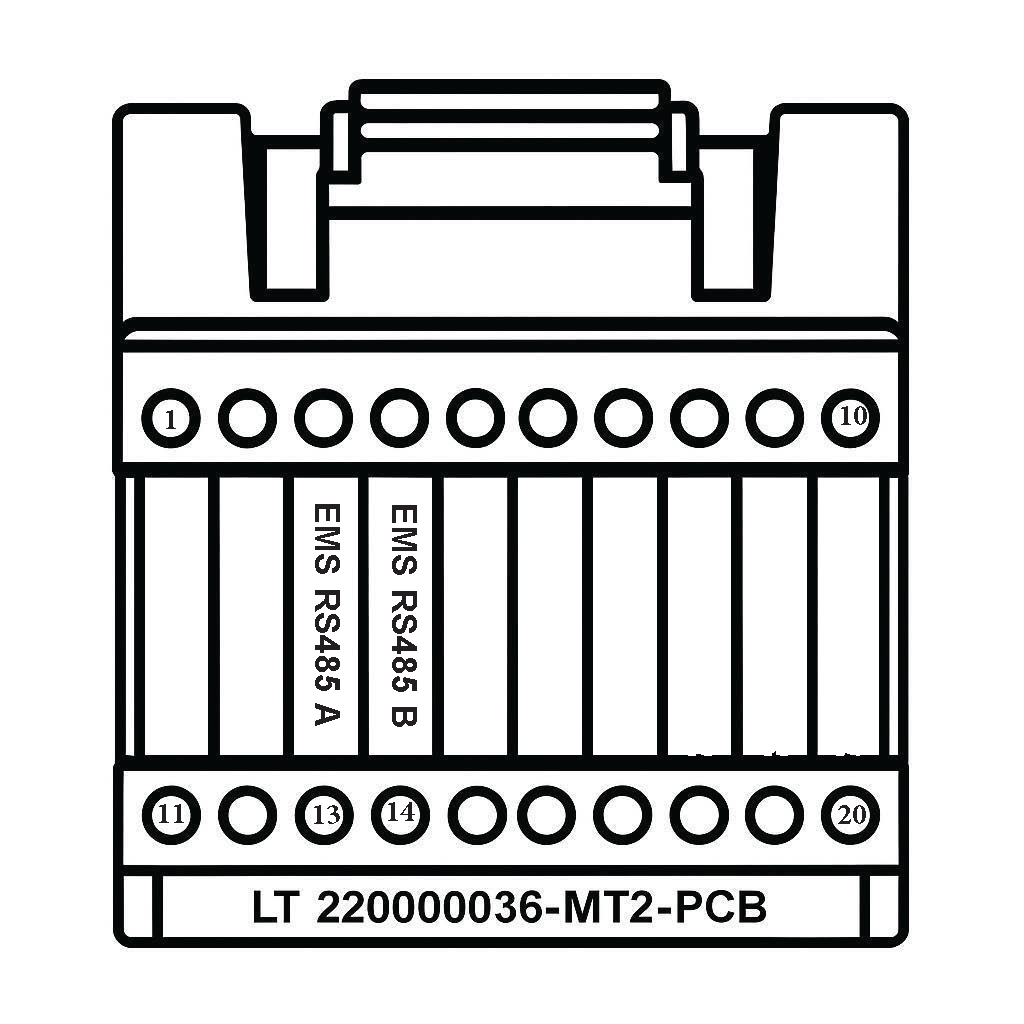

Nutze am Fox ESS Wechselrichter den Verbindungstecker (Pin 13/14, siehe Tabelle)
Starte die Einrichtung in der Leaflet HEMS App
Wähle das gefundene Leaflet aus

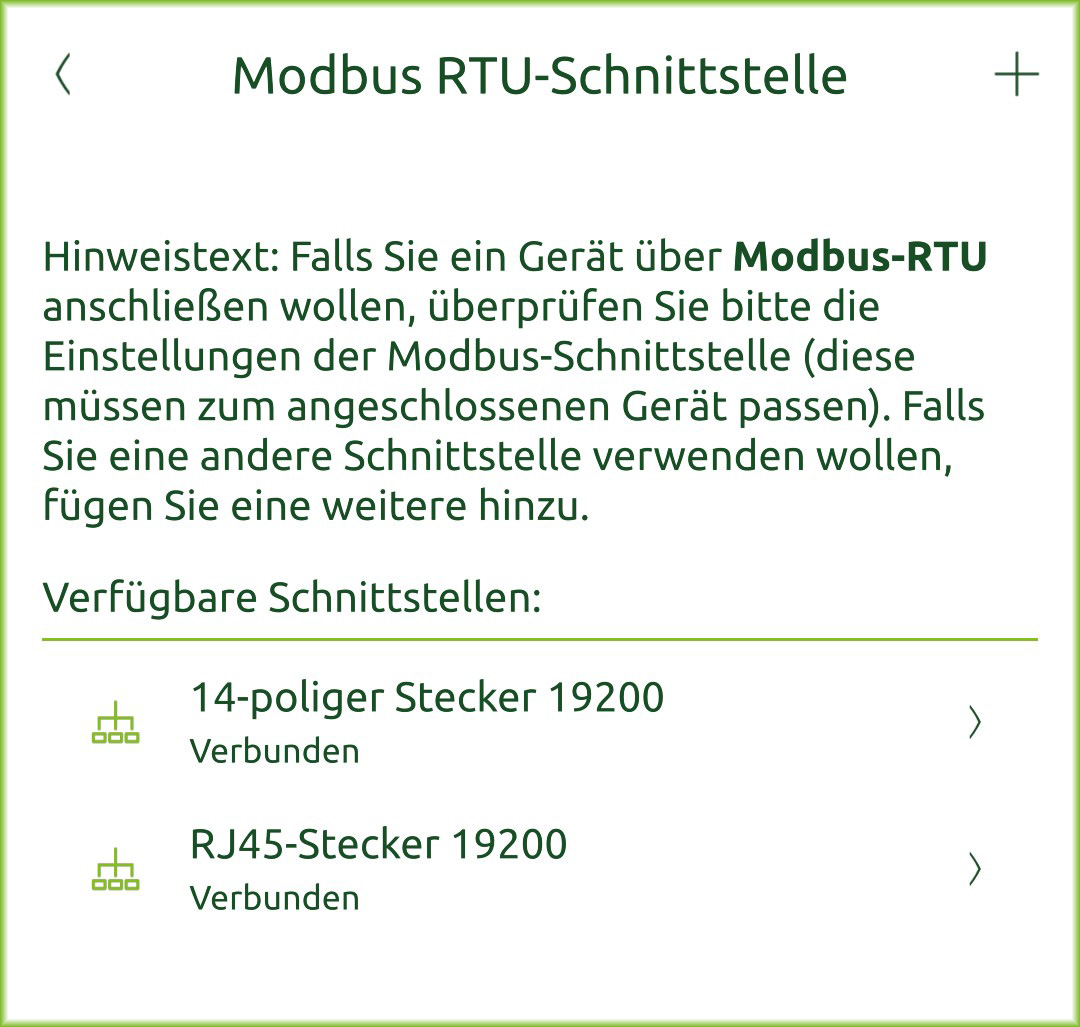

Lösche den Modbus-RTU Master “14-poliger Stecker”:
Öffne die Systemeinstellungen → Modbus-RTU
Wähle 14-poliger Stecker aus und lösche ihn
Hinweis: Am 14-poligen Anschluss kann über Daisy Chain kein weiteres Modbus-RTU Gerät hinzugefügt werden
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:
Wähle unter Stromzähler das korrekte Fox ESS Modell aus
Die Netzwerksuche startet automatisch
Bestätige das erkannte Gerät und den zugehörigen Anschluss
Der Wechselrichter (mit Stromzähler/Batteriespeicher) ist fertig eingerichtet
Pin-Belegung
H3 Smart Pin | Funktion | HEMS | HEMS RJ45 RS485 | FoxESS |
|---|---|---|---|---|
13 | RS485_A | A | Pin 1 |  |
14 | RS485_B | B | Pin 2 |
