KACO hybrid TL3
Voraussetzungen
Consolinno Leaflet HEMS
Kaco BH10 Wechselrichter
Kaco BH10 Wechselrichter mit Kaco HySwitch
Der Kaco BH10 kann auch als String Wechselrichter eingerichtet werden ohne HySwitch und Batterie, Hinweise in dieser Anleitung dazu beachten!
Kompatible Geräte
blueplanet hybrid 10.0 TL3

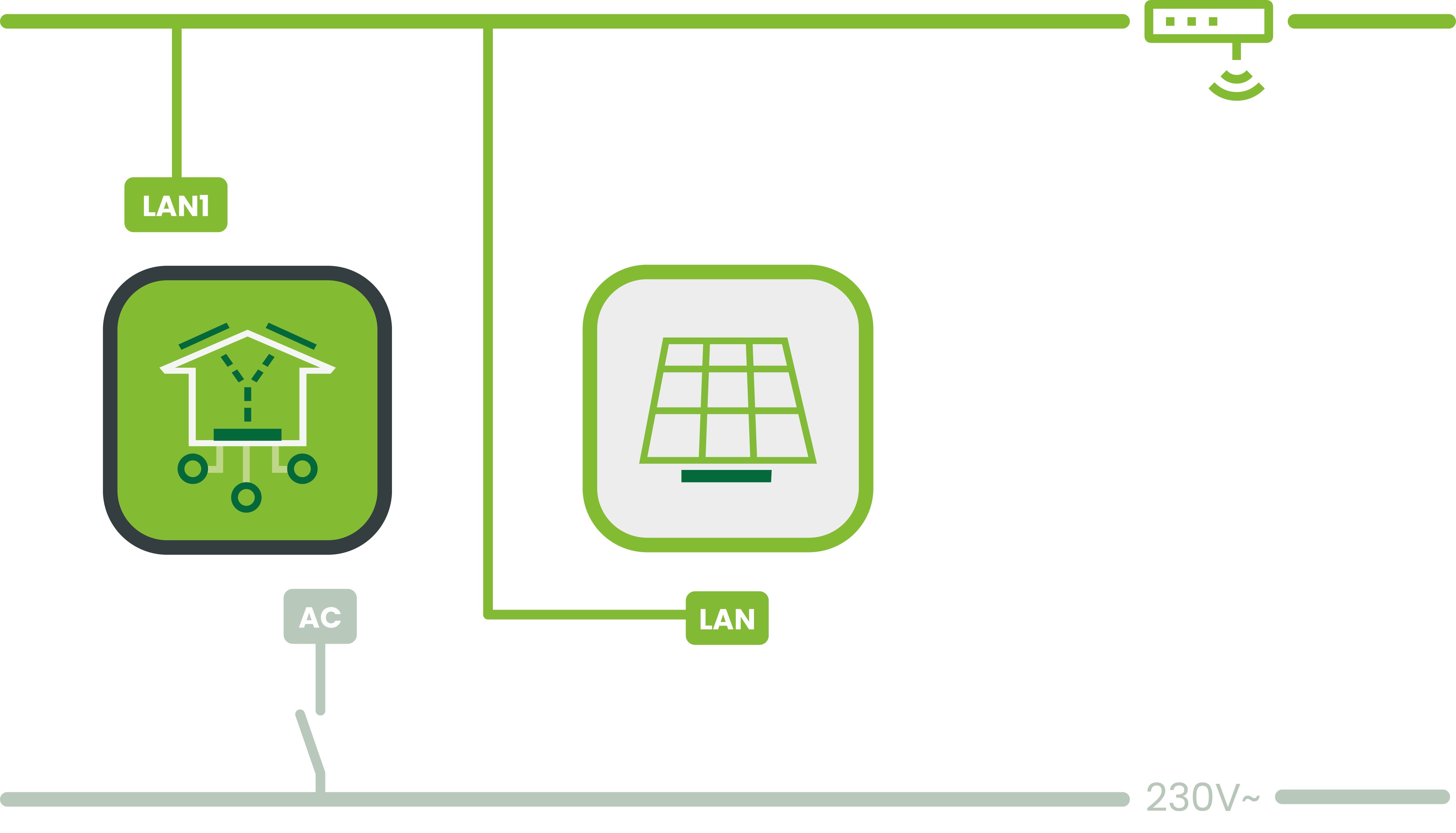

Anschluss
Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden. Den Wechelrichter nicht direkt ans Leaflet anschließen, da sonst die Kaco Hy-sys Software, die für Konfiguration und Updates des Wechselrichters notwendig ist, nicht mehr funktioniert.
Anleitung
Installation und Einrichtung des Wechselrichters und des Zählers laut Herstelleranleitung
Nimm den Wechselrichter mit der Consolinno Energy HEMS App in Betrieb:
Wähle im Dropdown-Menü das Modell KACO blueplanet hybrid 10.0 TL3
estätige den gefundenen Wechselrichter
Das Feld IP Adresse wird automatisch befüllt

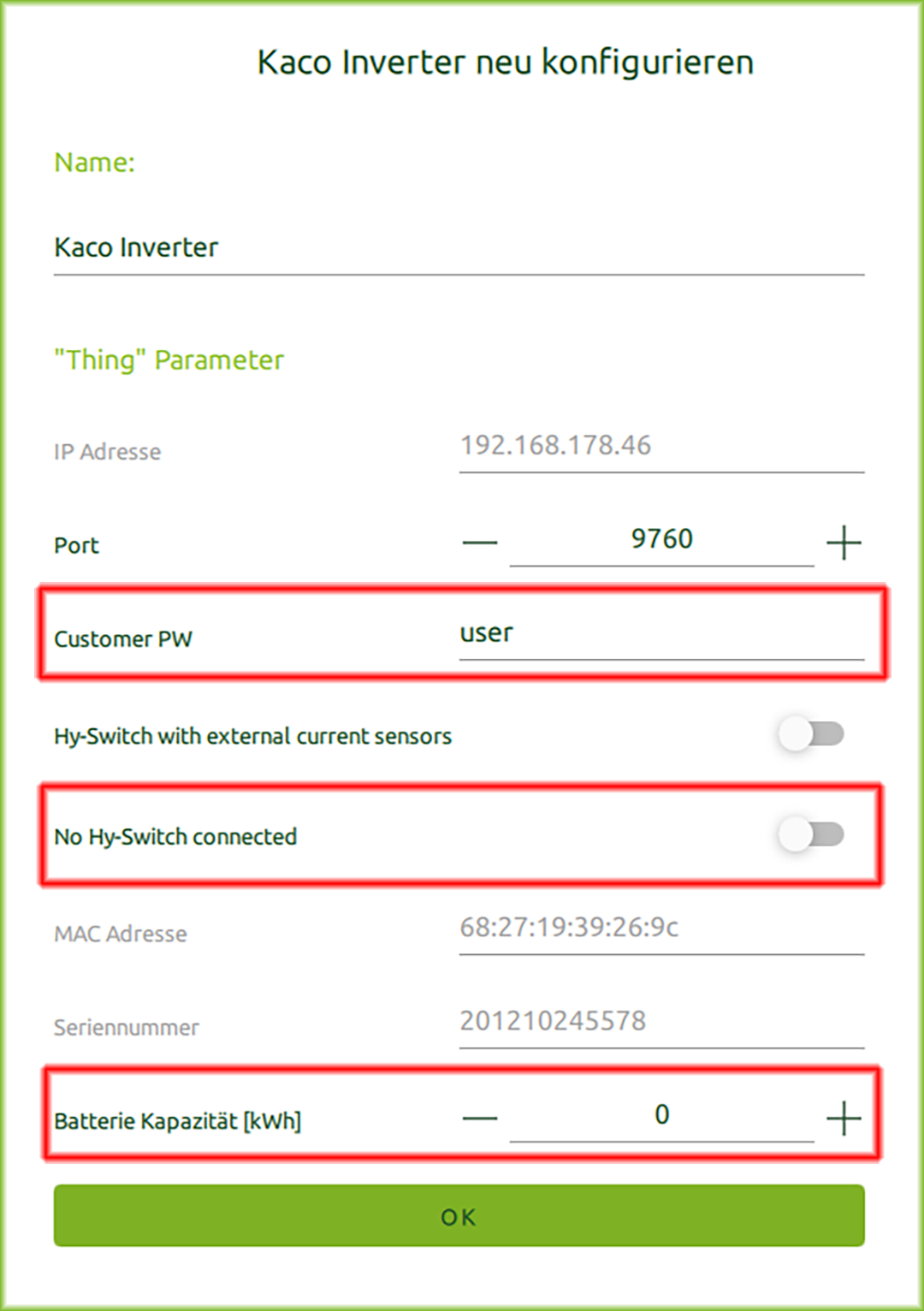

Der Serviceport ist 9760 (Standard)
Wenn der Wechselrichter ohne HySwitch und Batterie betrieben wird, aktiviere den Schieberegler No Hy-Switch connected
Trage die Batteriekapazität ein
Gib das Customer Passwort ein:
Das Passwort wurde in der Hy-sys Software beim Einrichten des Wechselrichters vergeben und muss mit dem im Wechselrichter eingestellten Passwort übereinstimmen
Bei Firmwarestand 7.x und darunter: Standard ist user
Bei Firmwarestand 8.x und darüber: Passwort wurde bei der Einrichtung geändert – bitte beim Installateur erfragen
Falls das Passwort unbekannt ist: In der Hy-sys Software als Manager anmelden und unter User Settings zurücksetzen

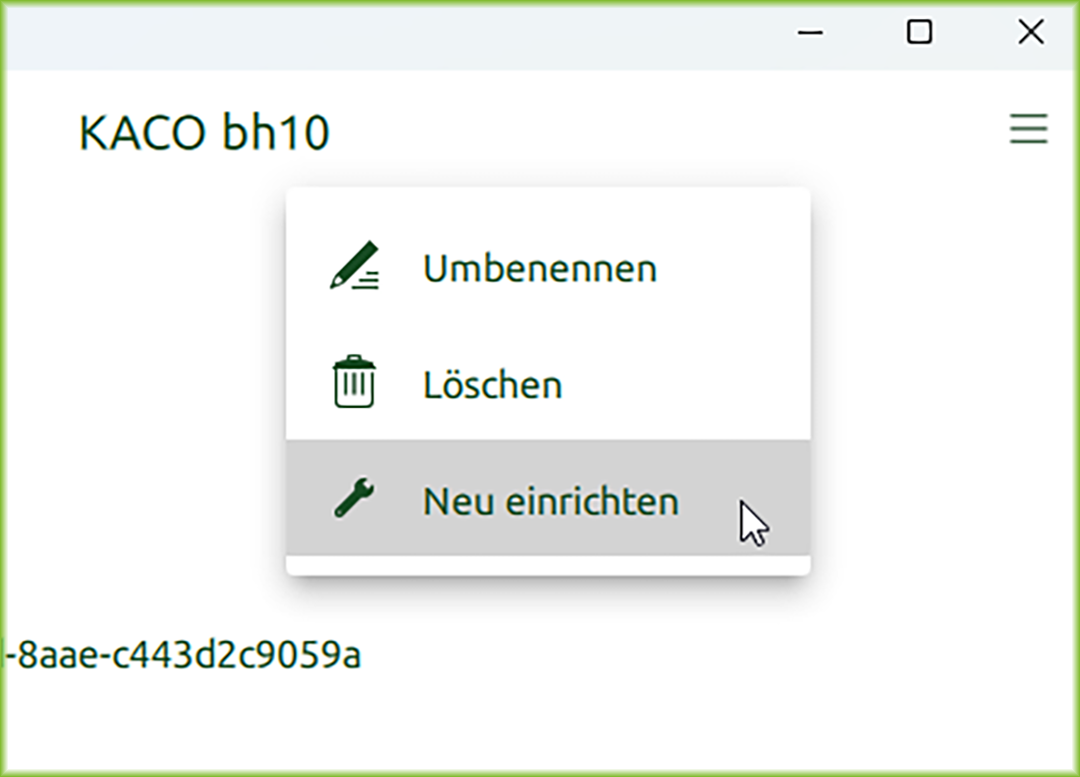

Falls der Wechselrichter mit falschem Passwort eingerichtet wurde: Im Menü Inbetriebnahme → Geräte-Übersicht → KACO-Wechselrichter auswählen → Burgermenü → Neu einrichten → neues Passwort eingeben und bestätigen
Prüfe in der HEMS App, ob die Verbindung aktiv ist (Connected) und die Authorization erfolgreich ist:
Im Dashboard auf das KACO BH10 Widget klicken
Im Burgermenü Details auswählen
Die Einrichtung ist abgeschlossen
