KACO NX3

Voraussetzungen

Leaflet und Kaco Wechselrichter müssen sich im selben Netzwerk befinden.

Installation und Einrichtung des Wechselrichters nach Herstelleranleitung
Verbinde den SDM630 Zähler mit dem 14-poligen Stecker am Leaflet HEMS (siehe SDM630-Anleitung)
Stecke den KACO WLAN Dongle in den NX3
Entferne ggf. das Kabel aus dem RS485 RJ45 Ausgang
Aktiviere Modbus-TCP am NX3:
1. Öffne das Menü Running Mode
2. Aktiviere Modbus-TCP Server Mode
Öffne die Leaflet HEMS App und starte den Inbetriebnahme-Assistenten
1. Wähle Kaco Modbus-TCP
2. Gib die Modbus ID und den Modbus Port = 502 ein und bestätige
3. Bei mehreren Wechselrichtern: Vergib unterschiedliche Modbus IDs

Installation und Einrichtung des Wechselrichters nach Herstelleranleitung
Ziehe ggf. den KACO WLAN Dongle ab (sonst keine Modbus-RTU-Funktion)

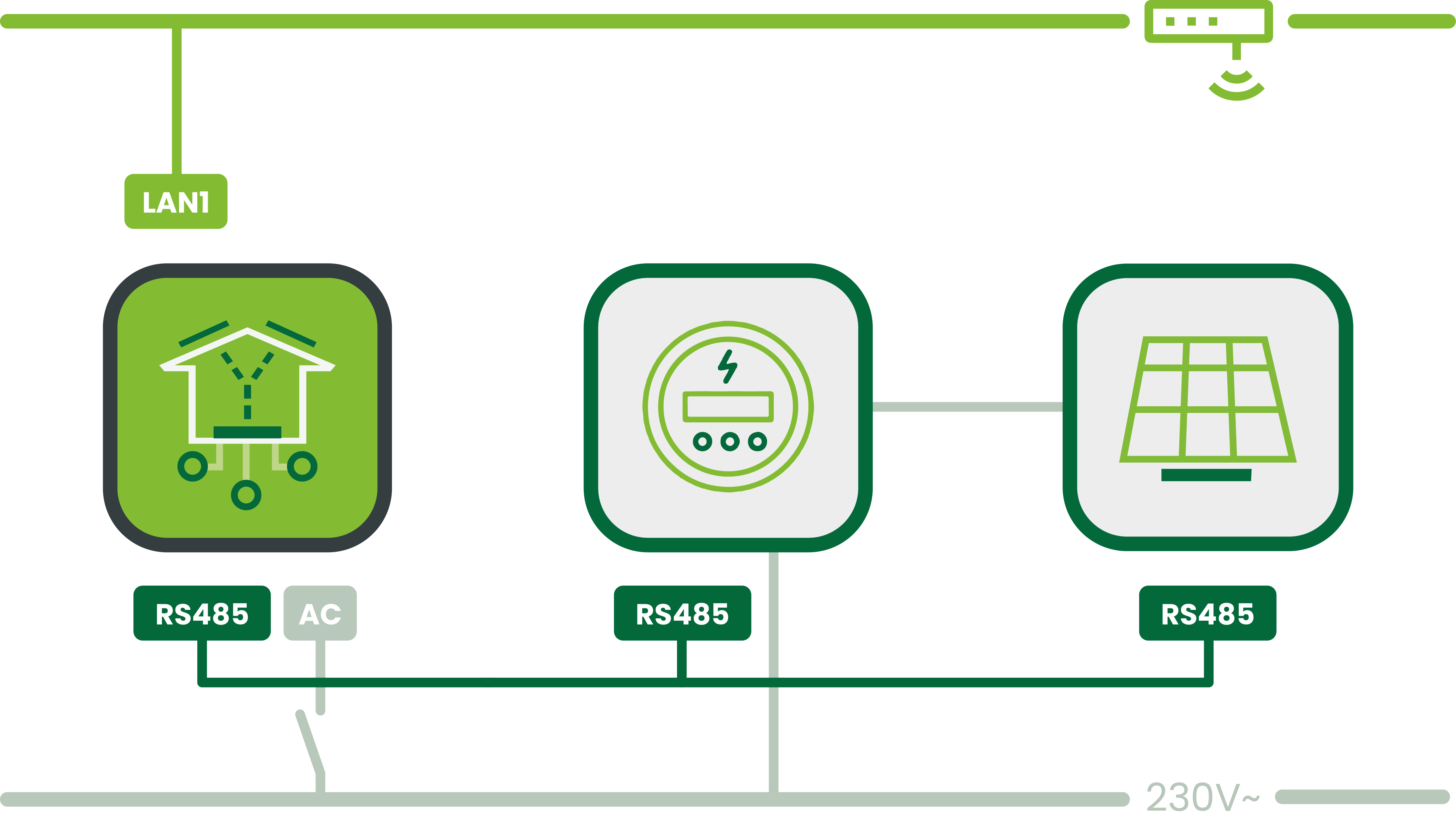

Verbinde den NX3 und den SDM630 Zähler in Reihe und schließe sie mit dem 14-poligen Stecker am Leaflet HEMS an (siehe 1BA0022 Gebrauchsanleitung)
Öffne die Leaflet HEMS App und starte den Inbetriebnahme-Assistenten
1. Richte ggf. den Smart Meter SDM630 ein
2. Wähle Kaco Modbus-RTU
3. Gib die korrekte Modbus-ID ein (Standard = 3)

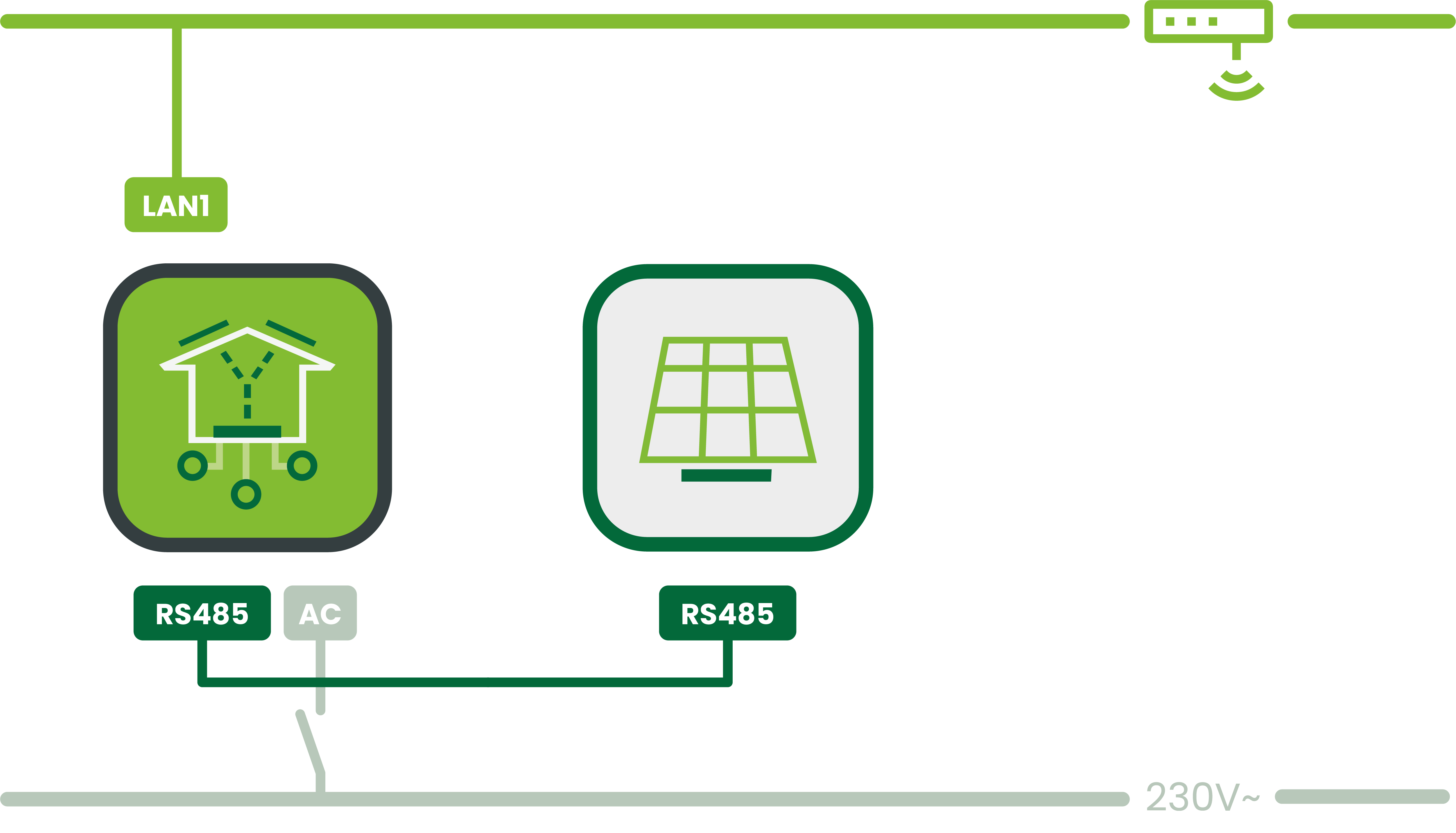

Alternative: Verkabelung über Modbus-RTU/RS485 an der RJ45 RS485 Buchse des Leaflet (siehe E-Plan und 1BA0022 Gebrauchsanleitung)
1. Konfiguriere einen Modbus Master für diesen Anschluss
2. Funktioniert nur bei Seriennummer >1000, sonst muss das Kabel passend gepatcht werden (siehe 1BA0022 Gebrauchsanleitung)
