Lambda
Voraussetzungen
Consolinno Leaflet HEMS
Lambda Wärmepumpe
Leaflet und Wärmepumpe müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wärmepumpe direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
Kompatible Geräte
Lambda Eureka EU-L 08/10/13/15/20/35
Anschluss
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
Installation und Einrichtung der Wärmepumpe laut Herstelleranleitung

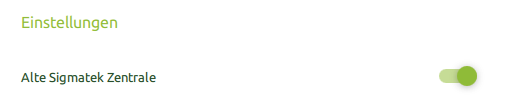

Hinweis: Es gibt bei Lambda eine bisherige Sigmatek-Steuerung eine neue Sigmatek oder Hainzl Variante, dies ist beim Lambda-Plugin des Leaflet HEMS einstellbar, auch im Nachhinein in der Geräteübersicht
Lambda Modbus-Kommunikation freischalten:
Installateurszugang nutzen
E-Manager aktivieren und konfigurieren
Überheizen-Werte einstellen
Lambda Steuerung konfigurieren:
Menü E-Manager (Energie Management) öffnen
Betriebsart Automatik einstellen
Verbindung zum Leaflet HEMS prüfen (Netzanschlusspunkt wird angezeigt)
Modbus Client und Pos. E-Überschuss einstellen (nur Installateur)
Überheizen konfigurieren:
Modul öffnen
Einstellungen auswählen
PV-Betrieb Temperaturerhöhung einstellen
§ 14a Konfiguration:
2-Drahtkabel am Leaflet HEMS an S1, an Lambda Steuerplatine an X58 anschließen
In der Lambda Steuerung § 14a aktivieren und Leistung einstellen (z. B. max. 4200 W)
Einrichtung in der Leaflet HEMS App:
Inbetriebnahme-Assistent oder Gerät manuell hinzufügen starten
Lambda Wärmepumpe aus der Liste auswählen
HEMS sucht die Wärmepumpe im Netzwerk
Gefundene Wärmepumpe bestätigen – Konfiguration abgeschlossen
Tabelle für § 14a-Anschluss:
HEMS S1 | Lambda X58 |
|---|---|
13 | 24V+ (li) |
14 | DI In (re) |
