my-PV
Voraussetzungen
Consolinno Leaflet HEMS
my-PV Heizstab
Leaflet und Heizstab müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann der Heizstab direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
Kompatible Geräte
AC-THOR
AC ELWA 2
Anschluss
Bitte beachten! Das Leaflet HEMS ist kein Switch! LAN2/3 sind physikalisch getrennte Schnittstellen und weisen einen anderen Adressbereich auf. Ein Zugriff auf das Gerät über das Hauptnetzwerk (LAN1) ist somit nicht möglich. (LAN2/3 sind DHCP-Server, LAN2: 192.168.61.x, LAN3: 192.168.62.x).
Anleitung
Installation und Einrichtung des Heizstabs laut Herstelleranleitung
Aktiviere Modbus-TCP am Heizstab:

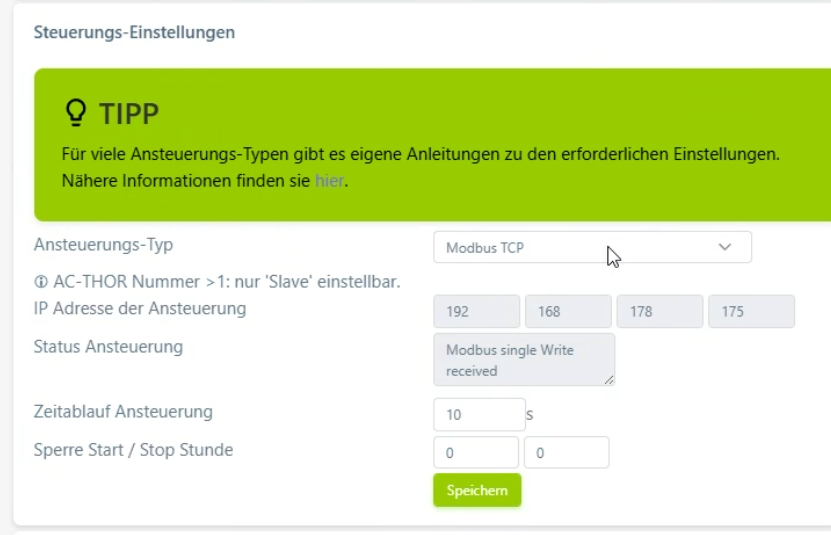

Öffne die WebUI Live my-PV
Gehe zu Geräteeinstellungen (Zahnrad)
Wähle Steuerungseinstellungen
Setze Ansteuerungs-Typ auf Modbus-TCP

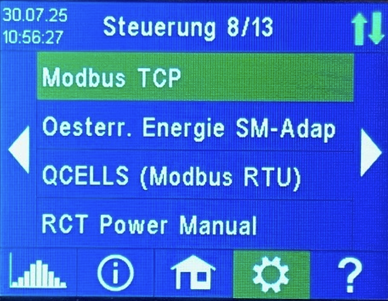

Alternativ: Aktiviere Modbus-TCP direkt am Gerätedisplay im Menü Steuerung
Füge den Heizstab in der Leaflet HEMS App hinzu:
Starte den Inbetriebnahme-Assistenten
Wähle Heizstab und das passende Modell
Alternativ: Gerät manuell hinzufügen, unter Hersteller „my-PV“ und Modell auswählen
Bestätige den gefundenen Heizstab im LAN
Gib die Leistung ein und aktiviere den Schieberegler nur Solar
Ist der Schieberegler aus, steuert das HEMS den Heizstab nicht

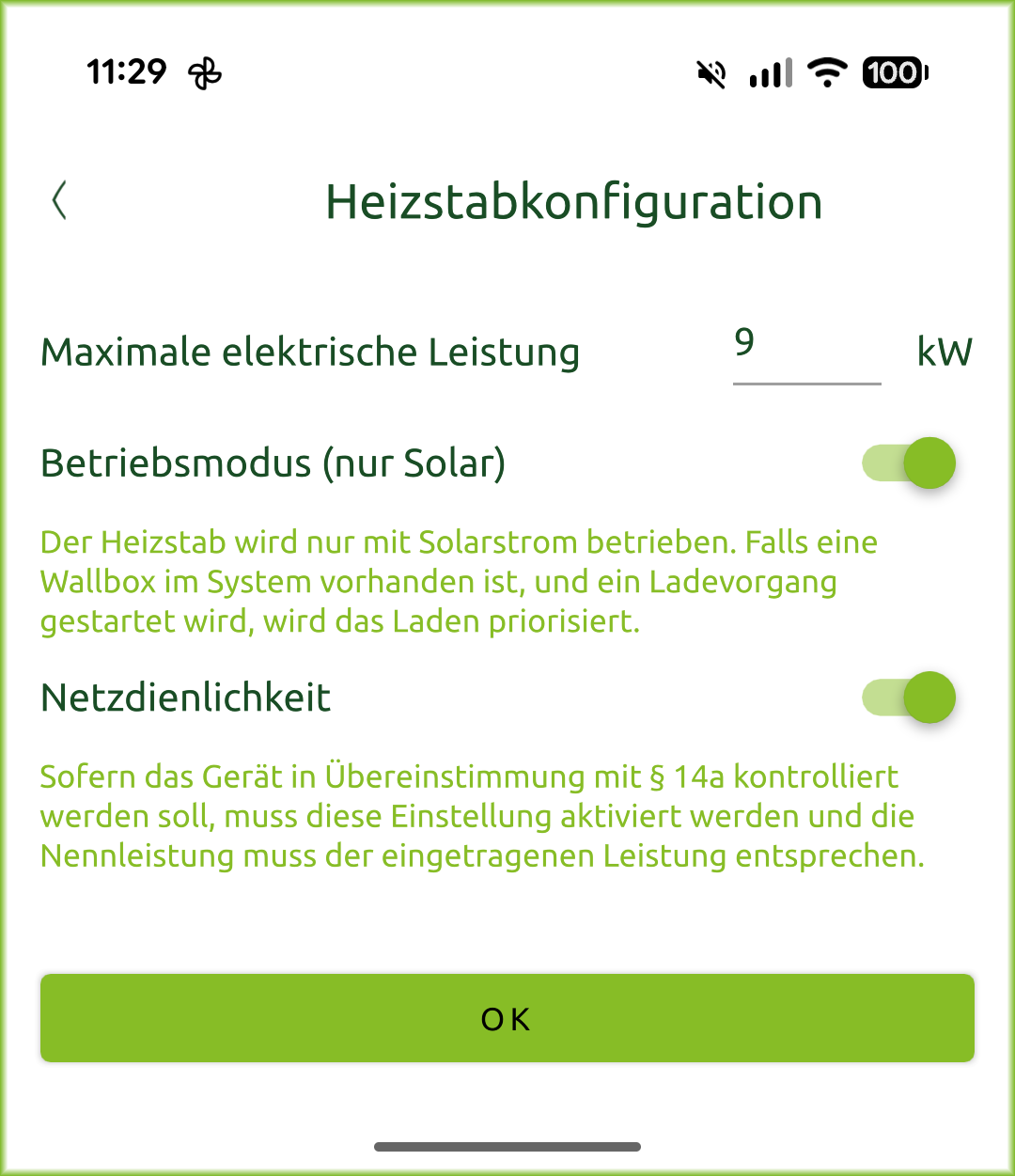

App: Bildschirm “Heizstabkonfiguration”
Bestätige mit OK – die Einrichtung ist abgeschlossen
