Qcells A

Voraussetzungen

Consolinno Leaflet HEMS
Q.HOME EDRIVE A (Nur in Kombination mit Q.HOME HYB-G3 Wechselrichter)

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Kompatible Geräte

Q.HOME EDRIVE A

Anschluss (via Modbus)

Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung (Modbus-TCP, Standalone)

Installation und Einrichtung der Wallbox laut Herstelleranleitung
Modbus-TCP ist in der Wallbox bereits aktiviert
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:
1. Wähle Qcells Q.HOME EDRIVE A (Standalone)
2. b. Die Wallbox wird gesucht
3. Gefundene Wallbox bestätigen
4. Einrichtung abschließen

Anleitung (via Wechselrichter)

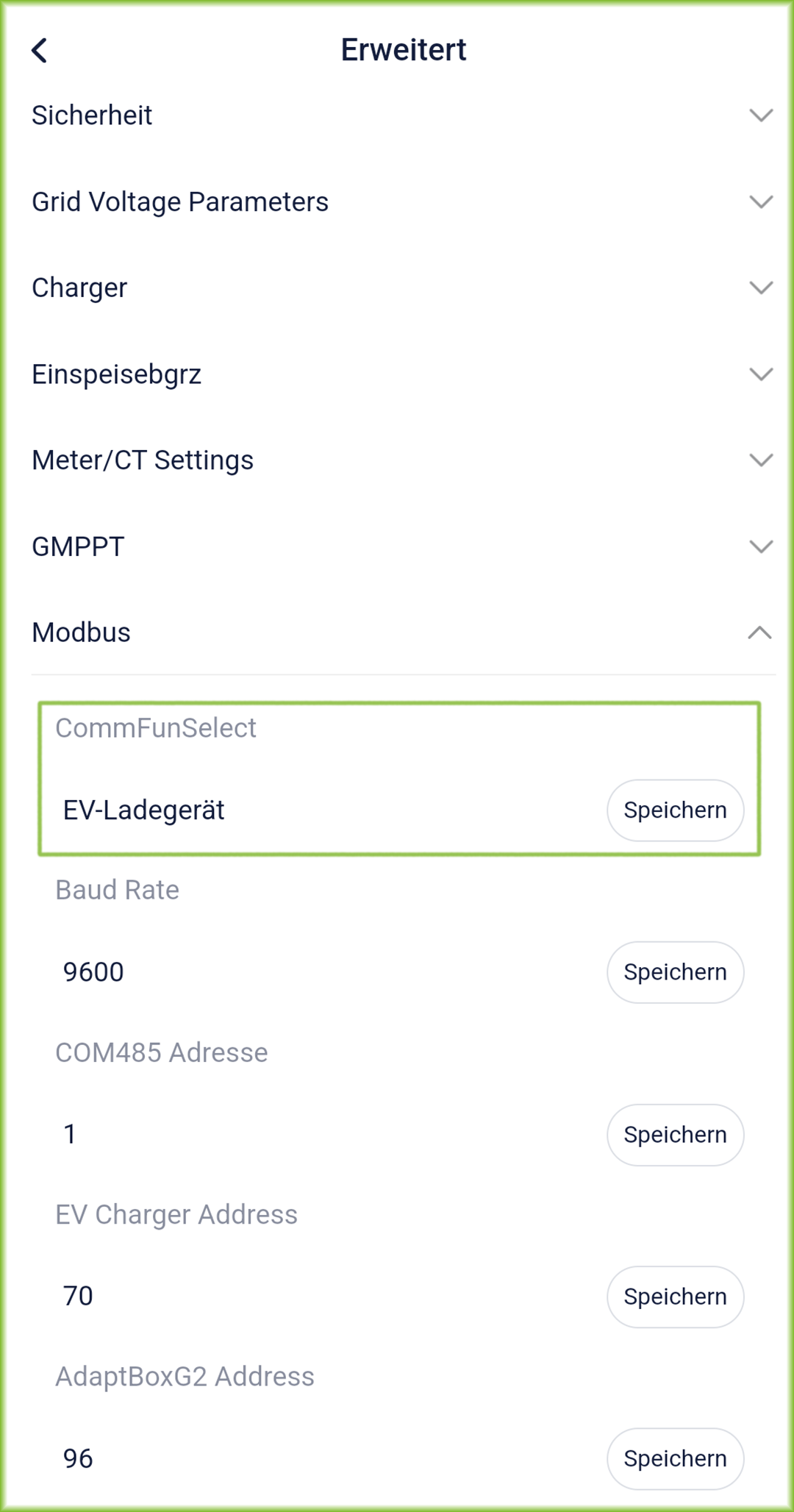

Achtung: Der Q.HOME EDRIVE A wird in Kombination mit dem Q.HOME HYB-G3 Wechselrichter unterstützt. Die Kommunikation geschieht über Modbus-TCP, aber der Wechselrichter und die Wallbox müssen mit einem RS485 Kabel laut miteinander verbunden sein.

Installation und Einrichtung der Wallbox laut Herstelleranleitung (nur mit Q.HOME HYB-G3 Wechselrichter)
