Qcells G4
Voraussetzungen
Consolinno Leaflet HEMS
Qcells Q.HOME Wechselrichter
Qcells WiFi/LAN Adapter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
Q.HOME G4
Update des QCells Adapter unbedingt nötig:
WiFi3.0 - Firmware Version min. 3.017.02
Qcells WiFi+LAN - Firmware Version min. 1.003.11
Anschluss (Option 2 empfohlen)
Anleitung
Installation und Einrichtung des Wechselrichters nach Herstelleranleitung
Stelle die Modbus-ID am Wechselrichter auf einen Wert zwischen 1 und 10
Verbinde den Wechselrichter mit dem Leaflet HEMS über Modbus-RTU:
Verwende am 14-poligen Leaflet HEMS Stecker die Pins RS485 A/B
Am Q.HOME G4: Pin 1 = A, Pin 2 = B (siehe Tabelle unten)
Öffne die Leaflet HEMS App und starte die Einrichtung
Wähle das gefundene Leaflet aus

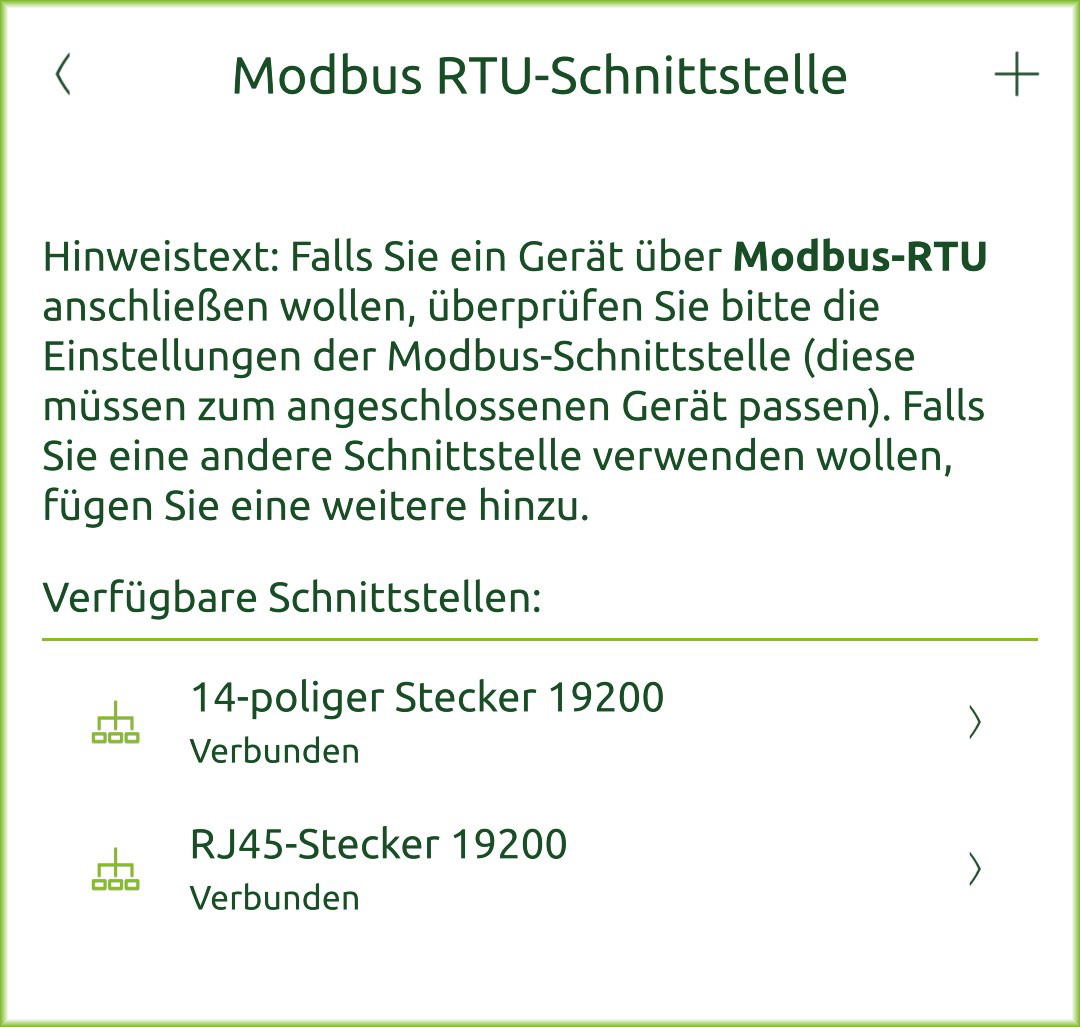

Lösche den Modbus-RTU Master „14-poliger Stecker“:
Gehe zu Systemeinstellungen → Modbus-RTU
Wähle 14-poliger Stecker und lösche ihn
Hinweis: Am 14-poligen Anschluss kann kein weiteres Modbus-RTU-Gerät per Daisy Chain angeschlossen werden
Starte den Inbetriebnahme-Assistenten in der Leaflet HEMS App:

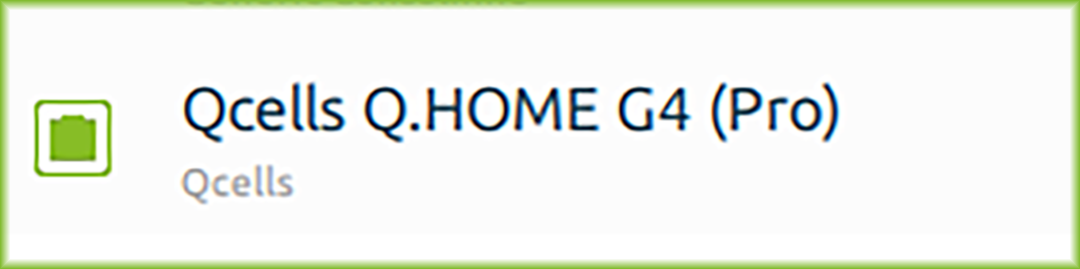

Wähle unter Stromzähler das Modell Q.HOME G4 (Pro)
Warte, bis das Gerät erkannt wird, und bestätige den Anschluss
Die Einrichtung ist abgeschlossen

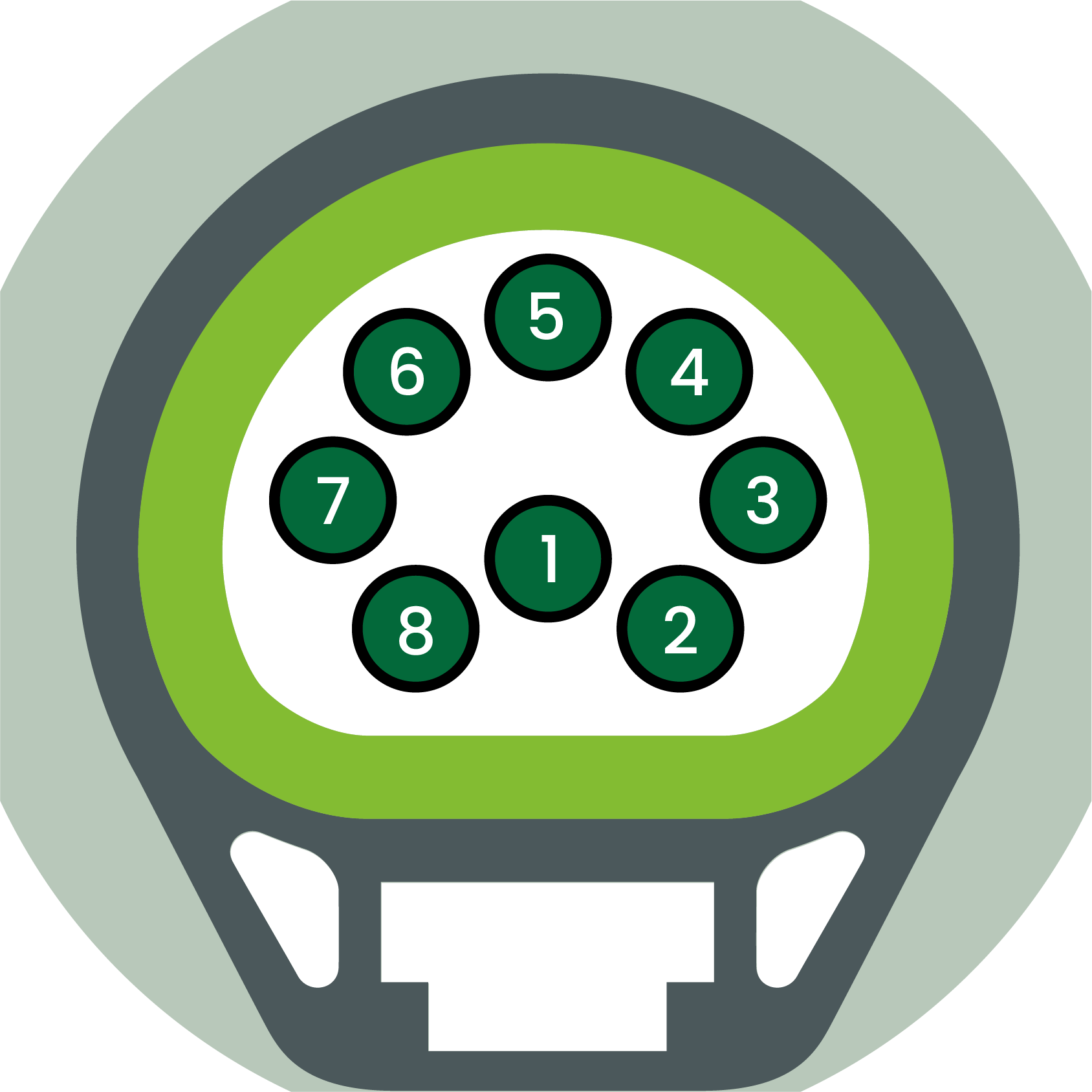

Pin-Belegung
G4 Pin | Funktion | HEMS | HEMS RJ45 RS485 | Q.HOME |
|---|---|---|---|---|
1 | RS485_A | A | Pin 1 |  |
2 | RS485_B | B | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A |
