Qcells

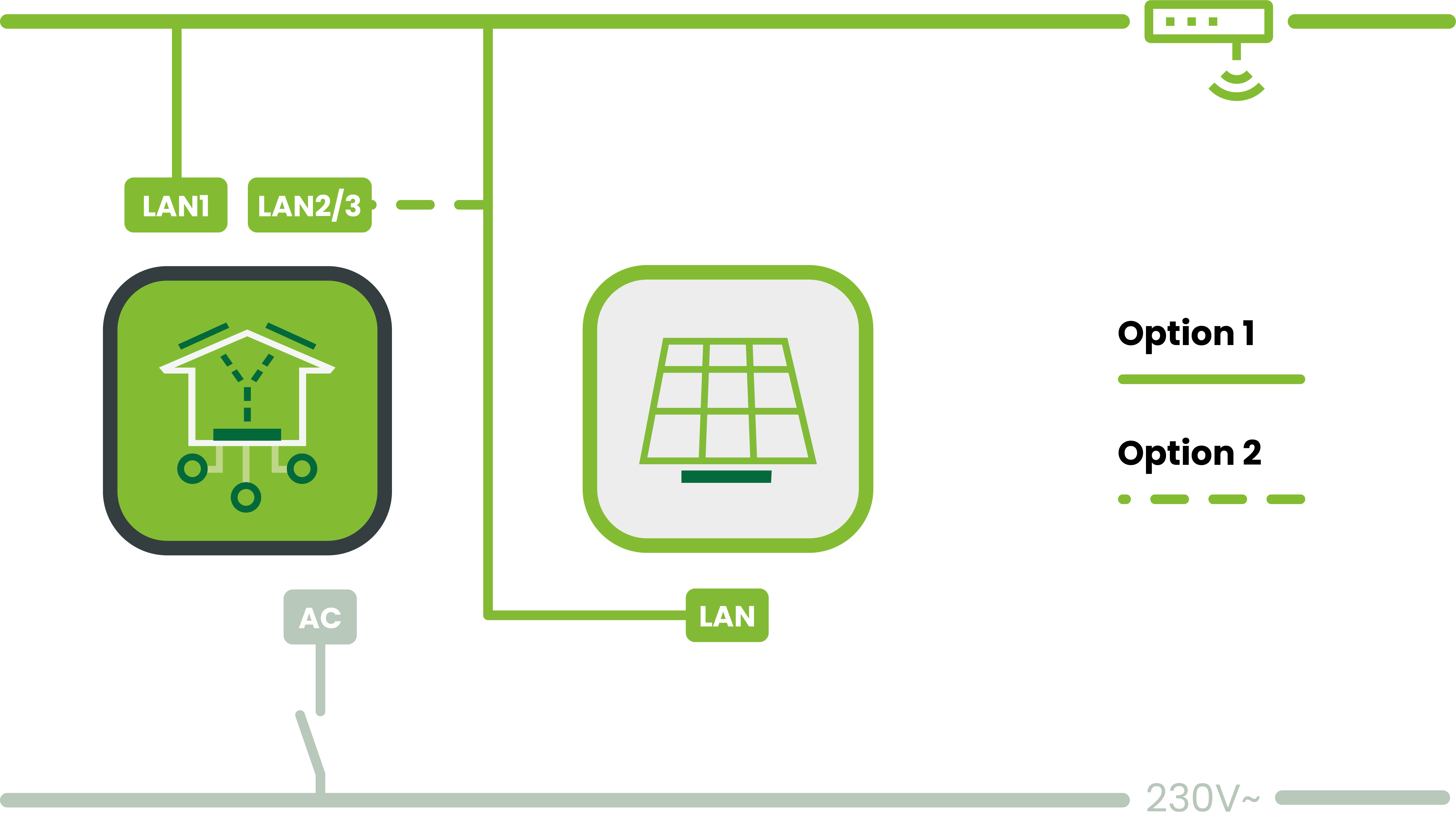

Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.

Anleitung

Modbus-TCP

1. Installiere und richte den Wechselrichter nach Herstelleranleitung ein

2. Schließe den Qcells Adapter-Dongle am Wechselrichter an und verbinde ihn mit dem Heimnetzwerk

3. Starte die Leaflet HEMS App und öffne den Inbetriebnahme-Assistenten

   1. Wähle unter Stromzähler den Eintrag Q.HOME HYB-G3 Modbus-TCP

   2. Warte, bis das Gerät gefunden wird, und bestätige die Auswahl

Modbus-RTU

1. Installiere und richte den Wechselrichter nach Herstelleranleitung ein

2. Schließe den Qcells Adapter-Dongle am Wechselrichter an und verbinde ihn mit dem Heimnetzwerk

3. Stelle die RS485-Verbindung zwischen Leaflet HEMS und Wechselrichter her:

   1. Stecke das Netzwerkkabel (T568A/B, Cat6) in die RJ45-Buchse am Wechselrichter

   2. Schneide am anderen Kabelende den Stecker ab und spleiße das Kabel auf

   3. Schließe zwei Drähte am 14-poligen Stecker des Leaflet HEMS an (siehe Tabelle)

4. Starte die Leaflet HEMS App und öffne den Inbetriebnahme-Assistenten

   1. Wähle unter Stromzähler den Eintrag Q.HOME HYB-G3 Modbus-RTU

   2. Warte, bis das Gerät gefunden wird, und bestätige die Auswahl

Alternativ: Verwende die RJ45 (RS485) Buchse am Leaflet HEMS.
Steckerbelegung:

• SN < 1000: Pin 4 = B, Pin 5 = A

• SN > 1000: Pin 1 = A, Pin 2 = B
