Qcells SM
Voraussetzungen
Consolinno Leaflet HEMS
Q.cells Smart Meter
Leaflet und Zähler müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung beachten!
Kompatible Geräte
Q.SAVE-G3 E-Meter 3P

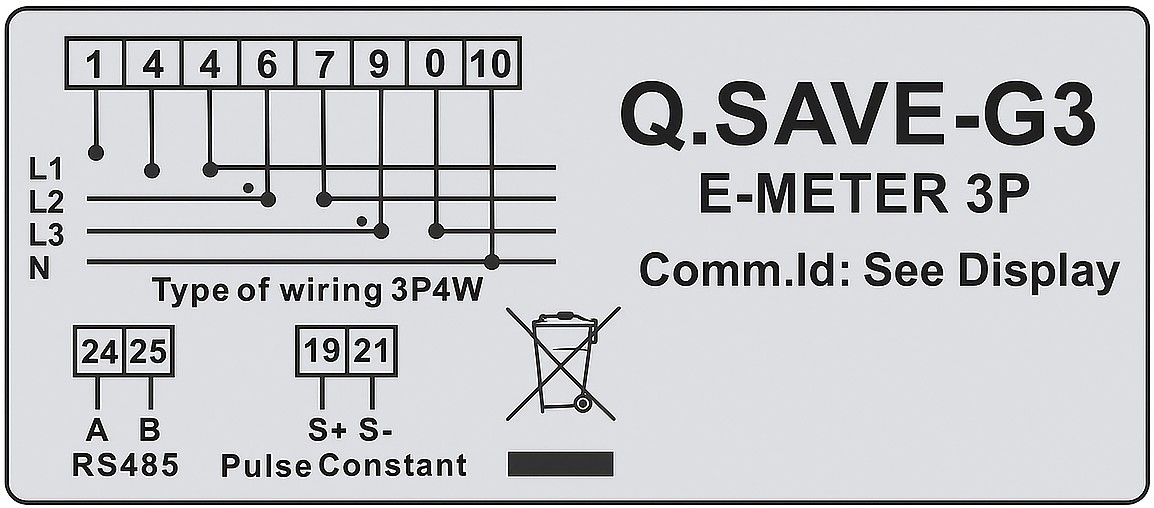

Anschluss
Anleitung
Installation und Einrichtung des Zählers laut Herstelleranleitung
Verbinde den Zähler per RS485 2-Drahtverbindung mit dem 14-poligen Stecker am Leaflet HEMS
RS485 Anschluss A = 24
RS485 Anschluss B = 25
Konfiguriere den Modbus Master mit der ID 5 (Systemeinstellungen → Modbus-RTU → 14-poliger Stecker)
Wenn der Modbus über RJ45 verwendet wird, füge den Modbus Anschluss mit ID 3 hinzu und konfiguriere ihn (Systemeinstellungen → Modbus-RTU → RJ45 Stecker)
Stelle sicher, dass die Modbus-RTU Master Einstellungen am Leaflet HEMS und am Zähler identisch sind (Baudrate, Parität, Datenbits)
Richte das Smart Meter in der Leaflet HEMS App per Inbetriebnahme-Assistent ein:
Wähle Smart Meter (Netzanschlusspunkt)
Wähle Inverter (Digitalisierung von Alt-Wechselrichtern)
Wähle Consumer (Messung von Verbrauchern, z. B. Wärmepumpe)
