Fox ESS R-Serie
Voraussetzungen
Consolinno Leaflet HEMS
FoxESS Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
R-Serie
Anschluss
Anleitung
Installation und Einrichtung des Wechselrichters laut Herstelleranleitung
Stelle die Modbus-ID am Wechselrichter zwischen 1 und 10 ein
Verbinde den Wechselrichter per Modbus-RTU mit dem Leaflet HEMS:
Nutze am 14-poligen Leaflet HEMS Stecker die Pins RS485 A/B
Verwende den Fox ESS Verbindungstecker
Öffne die Leaflet HEMS App und konfiguriere Modbus-RTU:
Gehe zu Systemeinstellungen → Modbus RTU
Trage folgende Werte ein:
Baudrate: 9600
Parität: Keine
Datenbits: 8
Stopbits: 1
Starte in der Leaflet HEMS App den Inbetriebnahme-Assistenten:
Wähle unter Stromzähler Fox ESS R-Serie aus
Warte, bis das Gerät gefunden wird, und bestätige den Anschluss
Die Einrichtung ist abgeschlossen

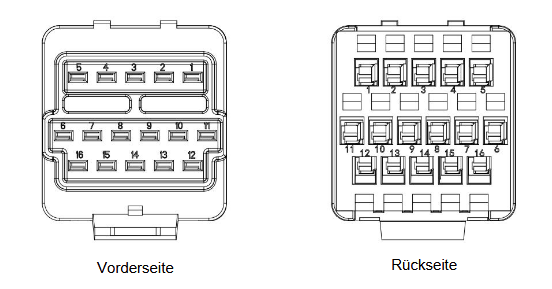

Pin-Belegung
WR Pin | Funktion | HEMS | HEMS | |
|---|---|---|---|---|
2 | RS485_A1 | A | Pin 1 |  |
3 | RS485_B1 | B | Pin 2 | |
4 | RS485_A2 (reserviert) | A | Pin 1 | |
5 | RS485_B2 (reserviert) | B | Pin 2 |
Alternativ Verwendung RJ45 RS485
Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden.
Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden. Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen. PIN-Belegung siehe Tabellen oben.
