Solax EVC

Voraussetzungen

  • Consolinno Leaflet HEMS

  • Solax X3 Wechselrichter

  • Solax X3-EVC-11/22K

Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).

HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!

Achtung: Es gibt 2 Verbindungsmöglichkeiten: Modbus-TCP direkt mit der Wallbox oder über den Wechselrichter. Es wird empohlen die Modbus-TCP Verbindung zu nutzen.

Kompatible Geräte

  • X3-EVC

Anschluss (Modbus TCP)

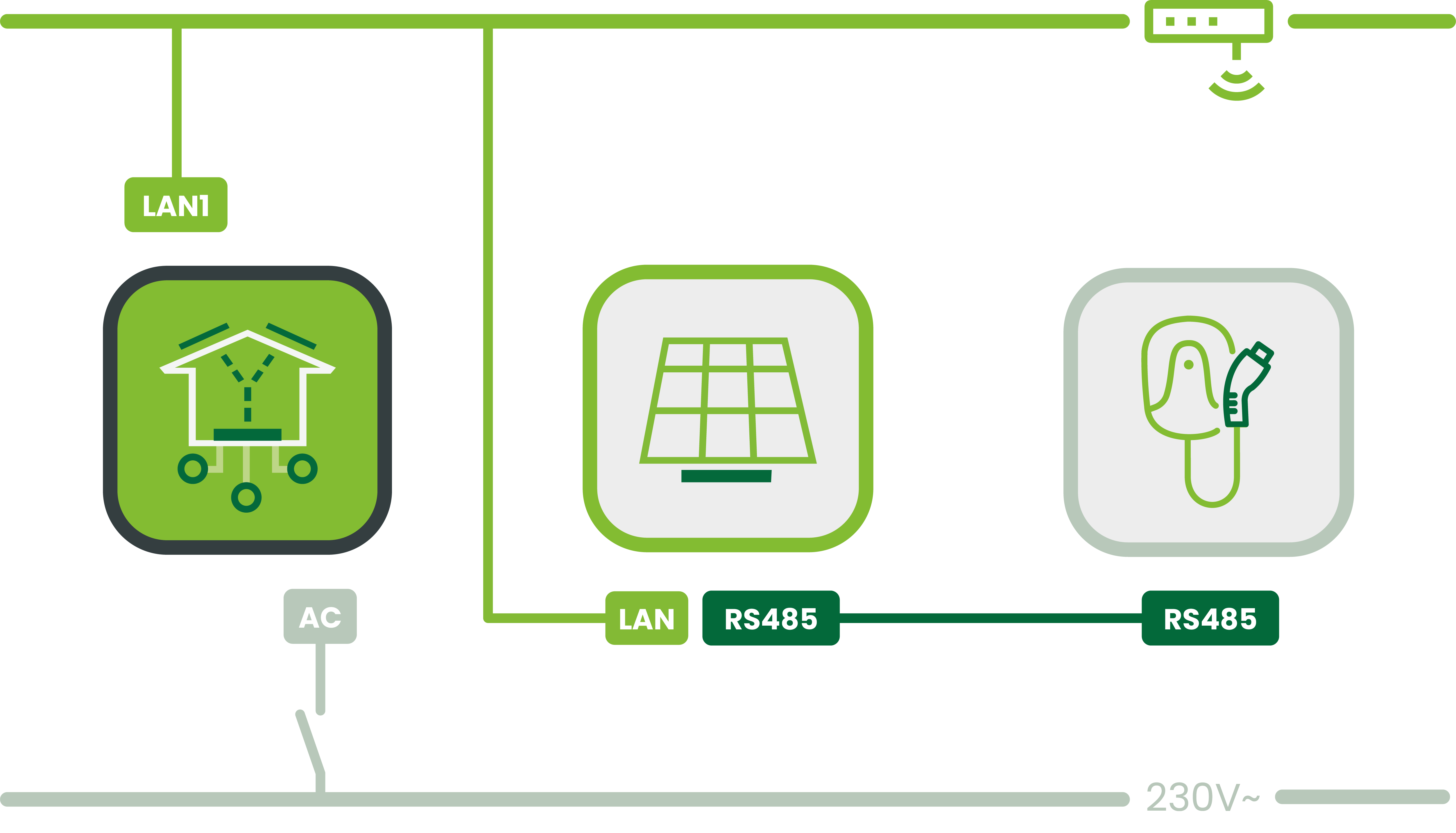

Anschluss (via Wechselrichter)


Anleitung (Modbus-TCP direkt)

  1. Installiere und richte die Wallbox laut Herstelleranleitung ein

  2. Stelle sicher, dass Modbus-TCP in der Wallbox aktiviert ist

  3. Öffne die Leaflet HEMS App und starte den Inbetriebnahme-Assistenten

    1. Wähle Wallbox SolaX X3-EVC (Standalone) aus

    2. Warte, bis die Wallbox gefunden wird

    3. Bestätige die gefundene Wallbox

    4. Die Einrichtung ist abgeschlossen


Anleitung (über Wechselrichter)

Achtung: Der SolaX X3-EVC wird in Kombination mit dem SolaX X3 Wechselrichter unterstützt. Die Kommunikation erfolgt über Modbus-TCP, aber Wechselrichter und Wallbox müssen per RS485-Kabel laut Herstelleranleitung verbunden sein.

  1. Installiere und richte die Wallbox laut Herstelleranleitung ein

  2. Verbinde die Wallbox mit dem Wechselrichter per RS485 (LAN-Kabel, Pinbelegung laut Tabelle unten)

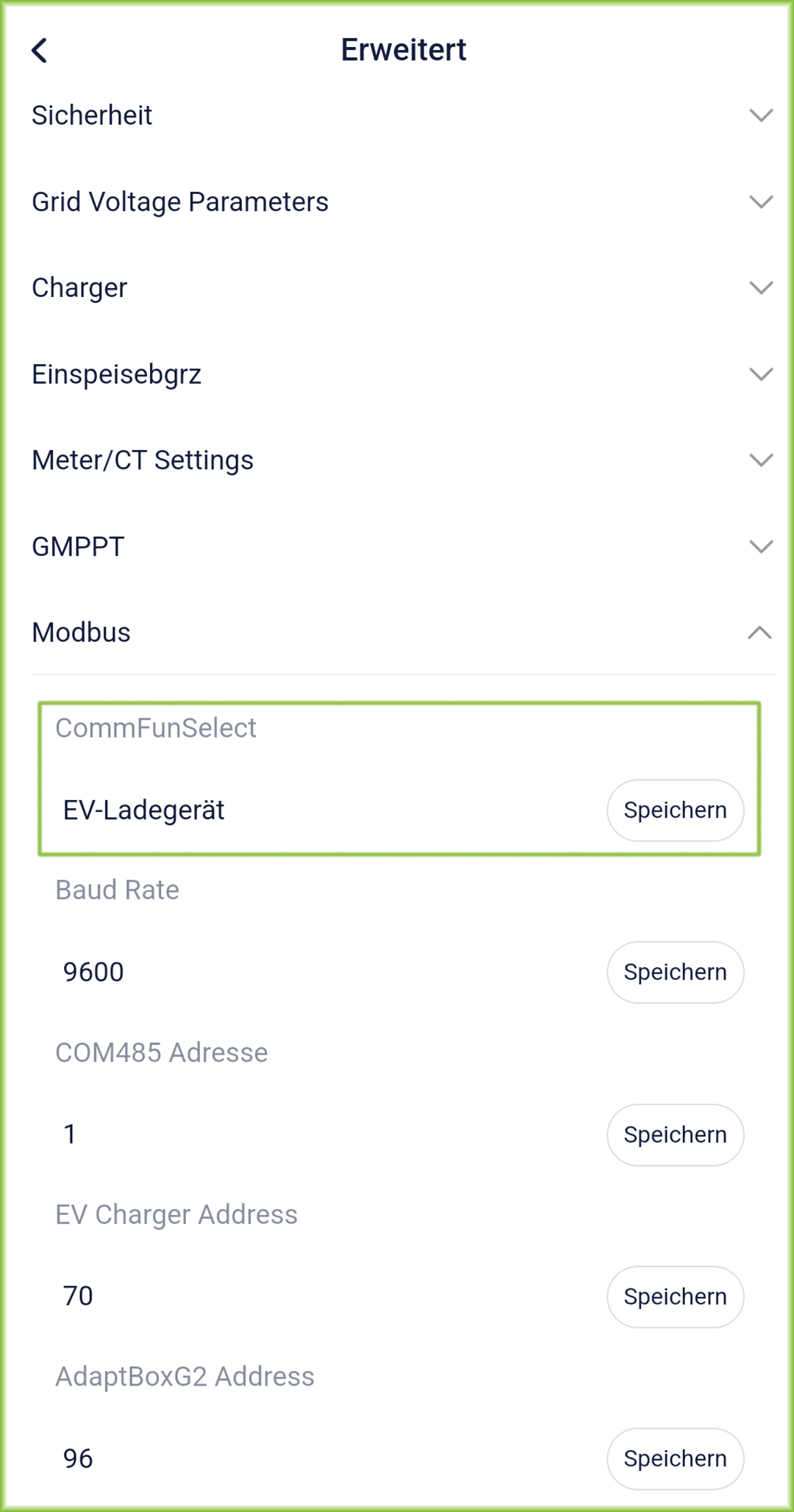

  1. Aktiviere Modbus im Wechselrichter: Solax Cloud App → Ferneinstellungen → Einstellungen → Erweitert → Modbus

  2. Öffne die Leaflet HEMS App und starte den Inbetriebnahme-Assistenten

    1. Wähle Wallbox SolaX X3-EVC Modbus aus

    2. Warte, bis die Wallbox gefunden wird

    3. Bestätige die gefundene Wallbox

    4. Die Einrichtung ist abgeschlossen


Solax EVC Wallbox

Solax X3 G4 WR

Solax X3 Ultra WR

COM-Anschluss

COM-Anschluss

COM1-Anschluss RJ45 Nr. 3

Pin 4 = RS485 A

Pin 4 = RS485 A

Pin 4 = RS485 AA

Pin 5 = RS485 B

Pin 5 = RS485 B

Pin 5 = RS485 BB
