Sonnenkraft
Voraussetzungen
Consolinno Leaflet HEMS
Sonnenkraft Hybrid Wechselrichter
Leaflet und Wechselrichter müssen korrekt über RS485 verbunden sein. Bitte Herstelleranleitung und Schaltplan beachten!
Kompatible Geräte
SK-HWR 6-12
Anschluss (Option 1 empfohlen)
Anleitung
Installation und Einrichtung des Wechselrichters laut Herstelleranleitung
Stelle die Modbus-ID am Wechselrichter im Bereich 1–10 ein
Verbinde den Wechselrichter per Modbus-RTU mit dem Leaflet HEMS:
Nutze am 14-poligen Leaflet HEMS Stecker die Pins RS485 A/B
Verbinde mit dem Sonnenkraft-Wechselrichter (Pin 1/2, siehe Tabelle)
Starte die Einrichtung mit der Leaflet HEMS App
Wähle das gefundene Leaflet aus
Lösche den Modbus-RTU Master 5 (14-poliger Stecker):

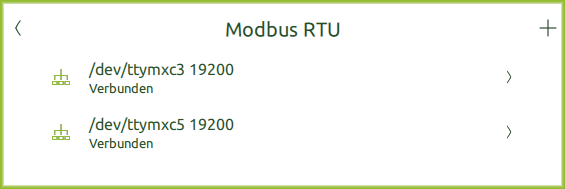

Öffne die Systemeinstellungen → Modbus-RTU
Wähle /dev/ttymxc5
Lösche den Eintrag
Am 14-poligen Anschluss kann kein weiteres Modbus-RTU Gerät per Daisy Chain hinzugefügt werden
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:
Wähle unter Stromzähler den Eintrag Sonnenkraft
Bestätige das erkannte Gerät und den Anschluss
Die Einrichtung ist abgeschlossen

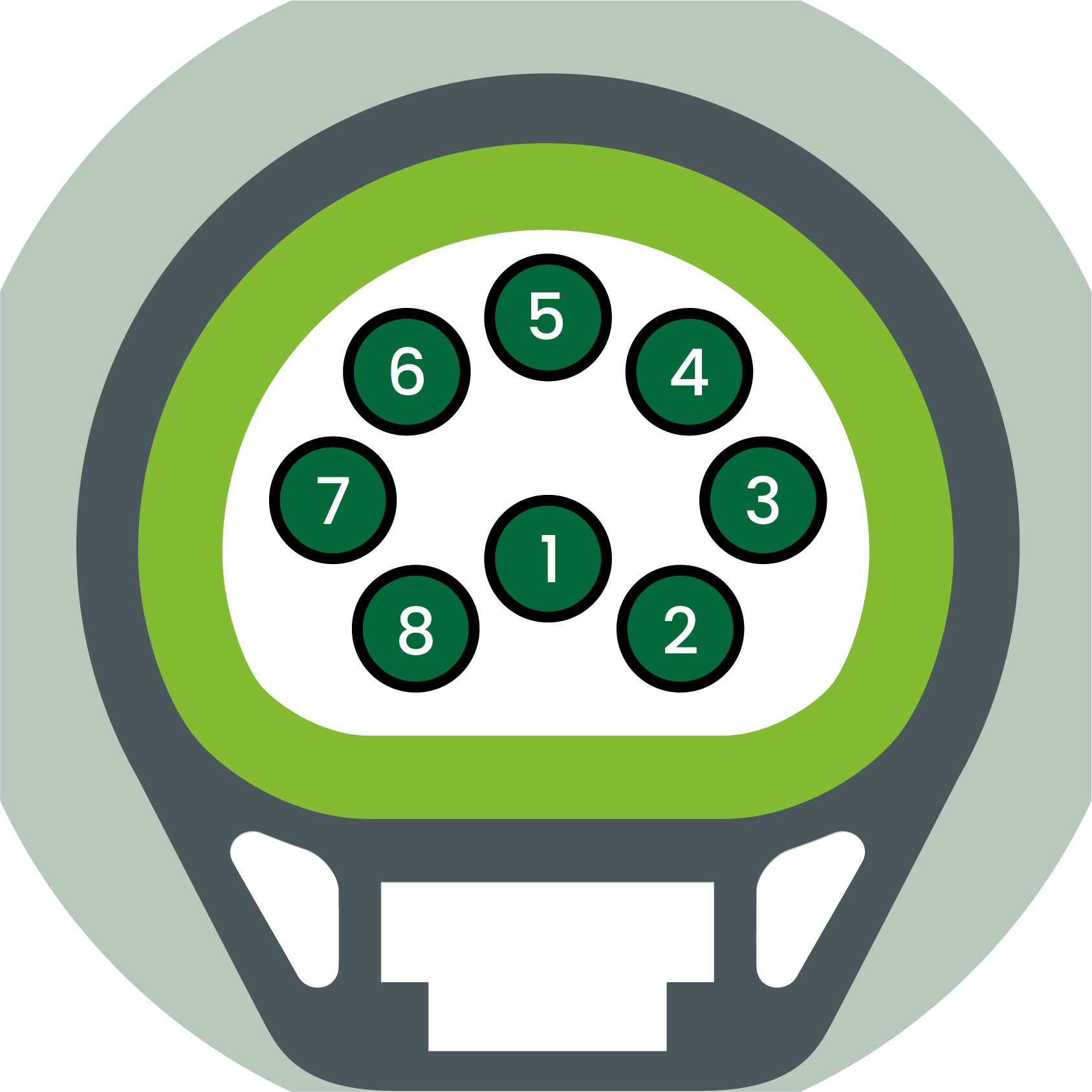

Pin-Belegung
SK-HWR Pin | Funktion | HEMS | HEMS RJ45 RS485 | SK-HWR |
|---|---|---|---|---|
1 | RS485_A | A | Pin 1 |  |
2 | RS485_B | B | Pin 2 | |
3 | Messgerät 485B | |||
4 | Messgerät 485A |
Alternativ: Verwendung RJ45 RS485
Es kann auch der RS485 RJ45 oben am Leaflet HEMS verwendet werden
Vorteil: Es kann der 14-polige Stecker für weitere RS485-Geräte wie Wallbox verwendet werden
Dazu Netzwerkkabel vorbereiten: Wechselrichterseite Stecker abschneiden und aufspleißen
PIN-Belegung siehe Tabellen oben
Modbus Master muss im Normalfall dann nicht gelöscht werden, da dieser ab Werk nicht konfiguriert ist für den RJ45 RS485
