Hardy Barth
Voraussetzungen
Consolinno Leaflet HEMS
Hardy Barth Wallbox
Leaflet und die Wallbox müssen sich im selben (Heim-)Netzwerk befinden. Alternativ kann die Wallbox direkt über die Schnittstelle “LAN2/3” verbunden werden (siehe Anschluss).
HEMS App und Wallbox App nicht gleichzeitig zur Steuerung der Wallbox verwenden - dies kann zu Störungen beim Ladevorgang führen!
Kompatible Geräte
cPH2 11kW
cPH2 22kW
Anschluss
Bitte beachten: Das Leaflet HEMS ist kein Switch. LAN2/3 sind physisch getrennt und haben eigene Adressbereiche (LAN2: 192.168.61.x, LAN3: 192.168.62.x, beide als DHCP-Server). Zugriff auf das Gerät über LAN1 (Hauptnetzwerk) ist nicht möglich. Geräte an LAN2/3 haben aber Internetzugang über das Hauptnetzwerk.
Anleitung
Installation und Einrichtung der Wallbox nach Herstelleranleitung
Vorkonfiguration der Wallbox
Laptop direkt mit der Wallbox verbinden (LAN Buchse intern in der Wallbox)
IP-Adresse ist vorkonfiguriert und muss geändert werden: 169.254.12.53 (54/55/56)
IP Adresse umstellen auf DHCP oder auf eine statische IP Adresse im selben Netzwerk

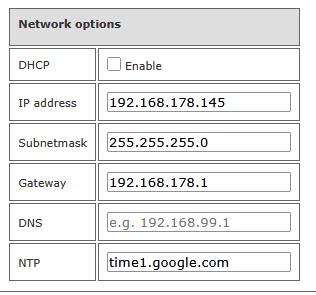

Dazu Network Options öffnen und auf eigenes Netzwerk konfigurieren

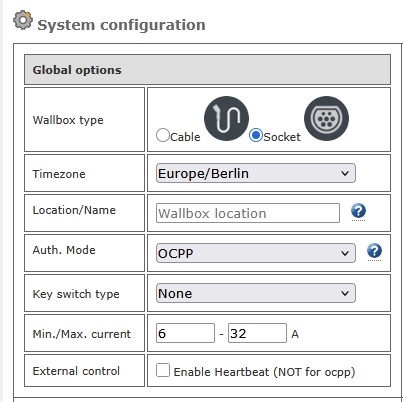

Unter Global Options Auth. mode auf OCPP stellen

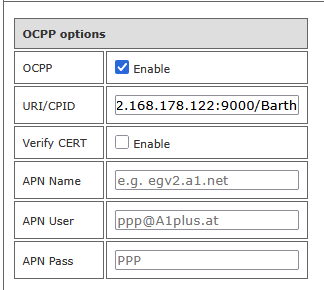

OCPP Konfiguration durchführen
OCPP “Enable”
Leaflet IP eintragen
Achtung hier mit /Barth am Schluß
Schema: ws://192.xxx.xxx.xxx:9000/Barth

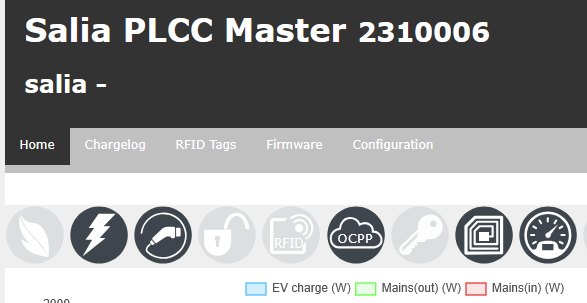

Nach erfolgter Konfiguration wird im Hardy Barth Backend unter Home OCPP aktiv gezeigt
Starte die Einrichtung in der Leaflet HEMS App per Inbetriebnahme-Assistent:
Hardy Barth auswählen
Wallbox wird gesucht
Gefundene Wallbox bestätigen
Die Einrichtung ist abgeschlossen
